AutoCAD LT 2013 使い方 ≫ (4)使い方 − 作図ツール ≫ 尺度変更(縦横比を変える方法)

尺度変更の際、縦横比をそれぞれ違う尺度で行う

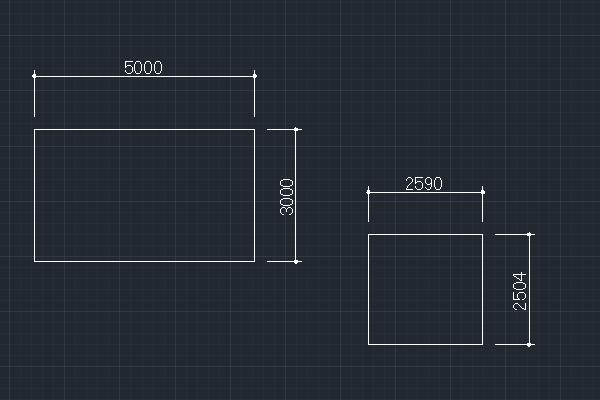

一般的に尺度変更では縦横の比率は変えることができません。どうしても比率を変更したい場合は、尺度変更したいオブジェクトを一度ブロックに変換します。例えば下図の様な図があるとします。

item1

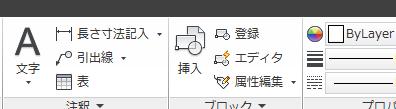

このオブジェクトの縦はこのままで横だけ2倍にしたい状況があったとします。まずはこのオブジェクトを1個のブロックに変換します。リボンのブロックパネルから登録を選択します。

item2

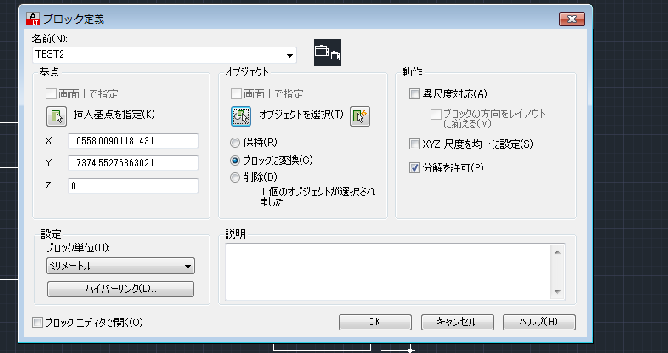

ダイアログボックスが表示されますので、ブロック名を入力・オブジェクトの選択・挿入基点の指定・XYZ尺度を均一に設定のチェックを外します。

item4

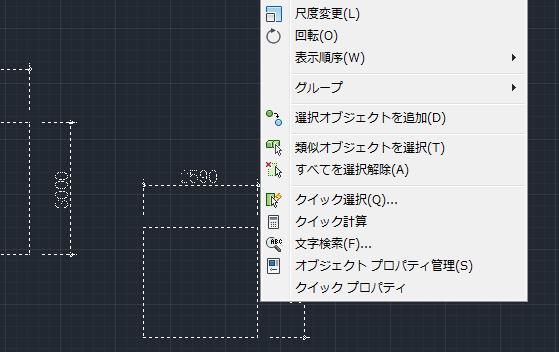

次に作成されたブロックオブジェクトを選択状態にしておき、右クリックからオブジェクトプロパティをクリックします。

item9

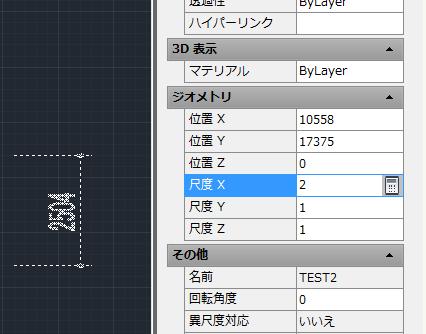

ブロックを再度選択状態にしておき、プロパティの項目の"ジオメトリ""X尺度"を"2"に変更します。

item12

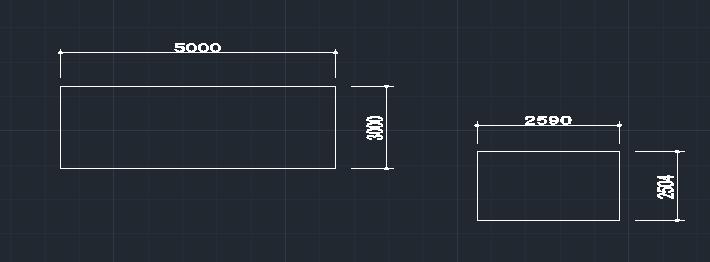

これで縦方向はそのままで、横方向だけ2倍になりました。

item11
