AutoCAD LT 2013 使い方 ≫ (4)使い方 − 作図ツール ≫ マルチ引出線

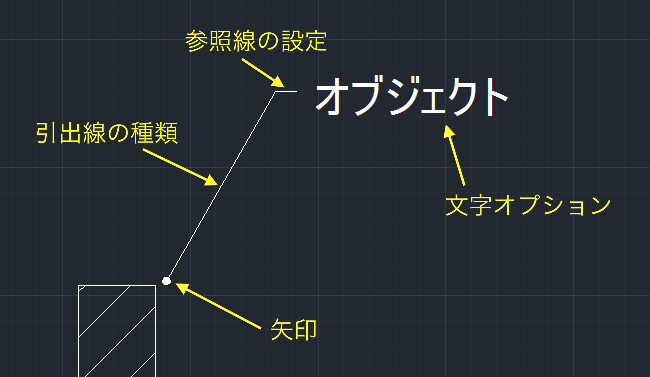

マルチ引出線とは

注釈オブジェクトのひとつで「線と文字」で組み合わさったオブジェクトです。

item1

たとえば上のマルチ引出線のスタイル設定は下図のようになっています。※スタイル設定はリボンの注釈パネルから設定できます。





マルチ引出線のスタイル設定

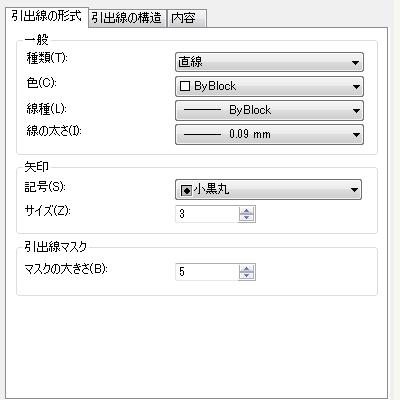

引出線の形式

item2 矢印の種類やサイズ、引出線の種類、色、線種、線の太さ等を設定することができます。

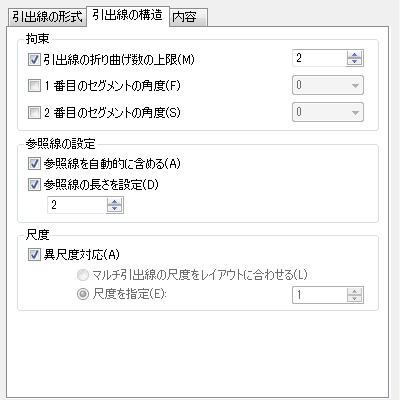

引出線の構造

item3 セグメントの角度、参照線の設定、異尺度対応にするかの設定をすることができます。

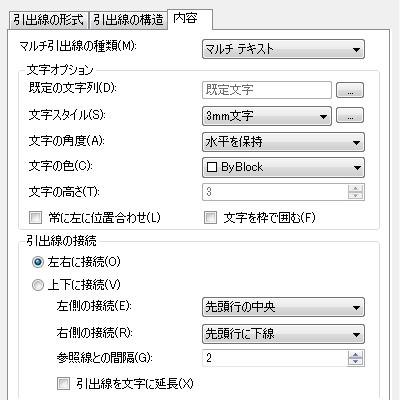

内容

item4 文字オプション(表示する文字のスタイルや角度、色)、引出線の接続に関する設定をすることができます。

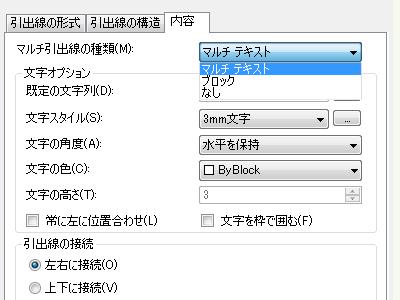

マルチ引出線の種類

マルチ引出線の種類は3種類から選択できるようになっています。

item12

①マルチテキスト

item14

②ブロック

item15

③なし(引出線のみが表示)

item16

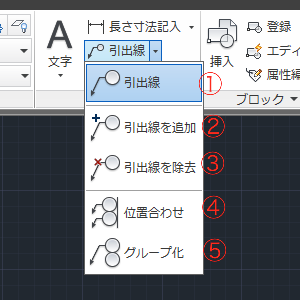

引出線作成と編集ツール

リボンパネルから引出線作成と編集ツールを使用することができます。

item17

①引出線:引出線オブジェクトを作成します。

②引出線を追加:既存のマルチ引出線オブジェクトに引出線を追加できます。

③引出線を除去:既存のマルチ引出線オブジェクトの引出線を除去できます。

④位置合わせ:マルチ引出線オブジェクト同士を水平・垂直に位置合わせできます。

⑤グループ化:複数のマルチ引出線をグループ化できます。
