AutoCAD LT 2013 使い方 ≫ (4)使い方 − 作図ツール ≫ スプライン



スプラインとは

例えば下図の様な自由な形の曲線で、指定したポイントを通過させて作成します。

item1 item2



スプラインの二つの作成方法

スプラインには、フィット点を指定する方法と制御点を指定する方法の種類の作成方法があります。

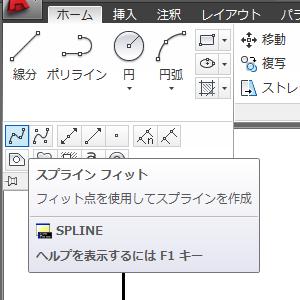

スプライン フィット

item3 item5

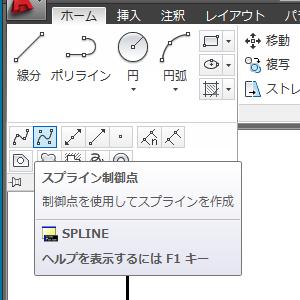

スプライン 制御点

item4 item6

どちらの方法も実際に作図してみると意外に簡単にできると思います。点を追加して最後にエンターを押すとスプラインオブジェクトができます。





スプラインの編集

オブジェクトをクリックするとグリップが表示されます。(フィット点、制御点)このグリップを移動させてスプラインの形状を変更します。

またグリップにカーソルを持って行くと下図のようなメニューが表示されますので、点を追加、削除、ストレッチができるようになります。

item9
