AutoCAD LT 2013 使い方 ≫ (4)使い方 − 作図の基本 ≫ 印刷スタンプ



印刷スタンプ

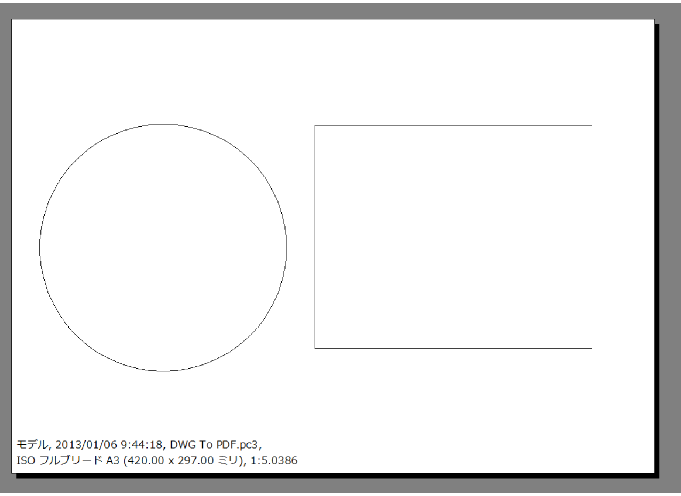

印刷スタンプとは印刷した図面の余白にファイル名や日時又は任意の文字列を印字させる機能です。例えば大きな図面の一部を印刷したい場合に余白に情報を印字させておくことで分かりやすい図面にできるとおもいます。

item1





印刷スタンプ機能を有効にさせる

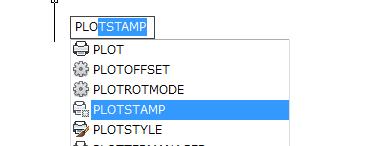

最初の状態では機能は無効になっていると思いますので、印刷スタンプ機能を有効にする必要があります。コマンドウィンドウから[-PLOTSTAMP]と入力し、エンターを押します。※ − を付ける必要があります。

item2

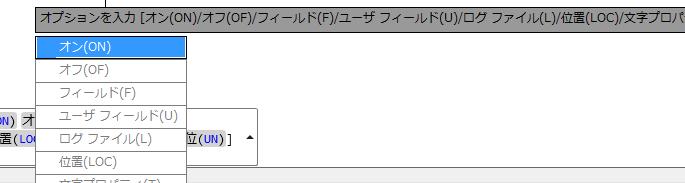

次に下図の様になりますので、ONをクリックしECSでコマンドを終了させます

item3

これで印刷スタンプは有効になりました。





印刷スタンプの設定

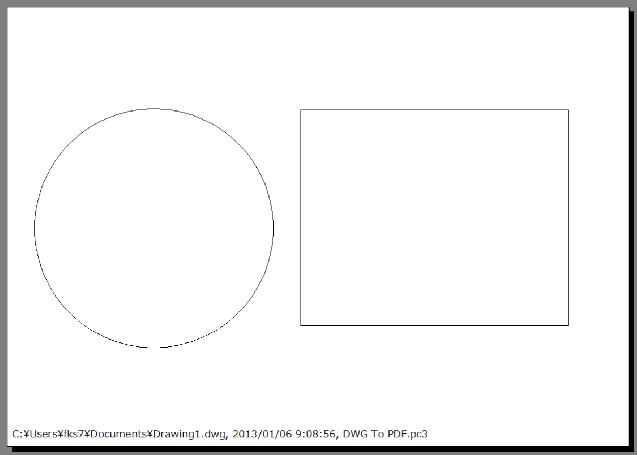

初期設定のスタンプの確認をしてみます。下図が印刷プレビューで表示された状態で、赤枠が印刷スタンプです。初期設定での位置は左下となっています。

item4

コマンドウィンドウから[PLOTSTAMP]と入力してエンターを押します。

item6

印刷スタンプのダイアログが表示されたとおもいます

item7

印刷スタンプフィールド

デフォルトでは図面名、日時、デバイスにチェックが入っています。図面名はドライブ名から始まるファイルの場所になります。デバイスとはプリンタ、プロッタ等の名前が入ります。

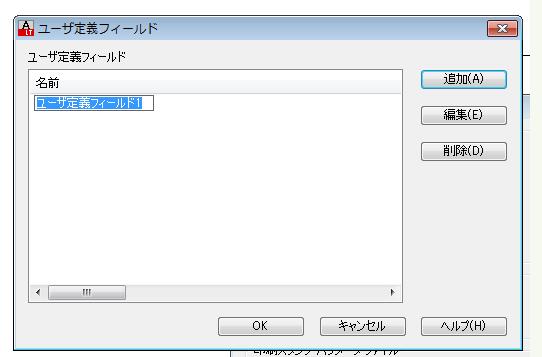

ユーザ定義フィールド

こちらは任意に文字列を作成して表示させることが出来ます。

item8

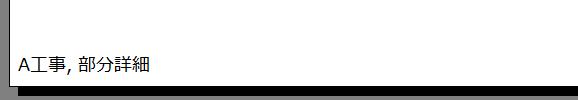

例えば印刷スタンプフィールドのチェックを全て外し、[追加 / 編集]ボタンで"A工事"と"部分詳細"という文字列を追加しておき、最初のフィールドに"A工事"を選択、2個目のフィールドに"部分詳細"を選択することで、"A工事、部分詳細"というようなスタンプを印字させることができます。

item9

item10



印刷スタンプパラメータファイル

この任意の文字列等を追加したファイルを保存することも出来ます。例えばA工事関係のユーザ定義フィールドを作成しても普段は使用しないため必要ありません。必要なときに"ロード"呼び出して使用できるわけです。

item12

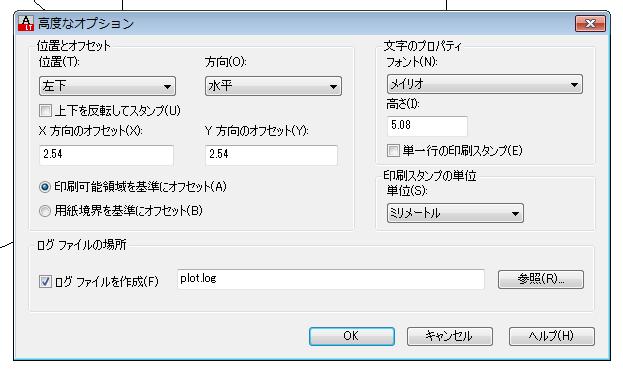

高度なオプション

高度なオプションにて位置、方向、文字に関しての細かな設定が行えます。

item11
