AutoCAD LT 2013 使い方 ≫ (4)使い方 − 作図の基本 ≫ プロパティコピー



プロパティコピー

プロパティコピーという機能を使って、あるオブジェクトのプロパティを別のオブジェクトのプロパティにコピーすることができます。

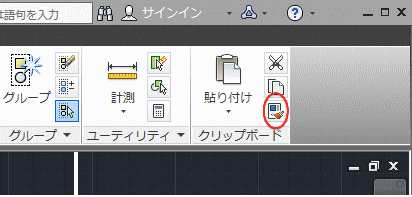

リボン"ホーム"タブの"クリップボード"パレットから「プロパティコピー」

item4

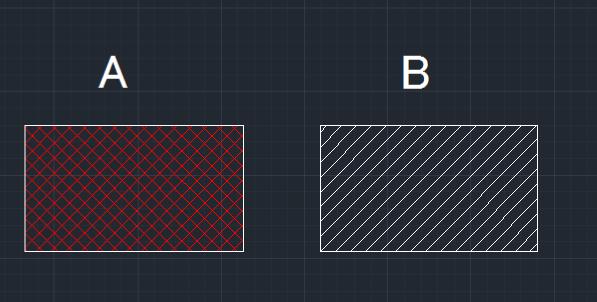

例えば下図の様なAとBオブジェクトがあり、それぞれハッチングがしてあるとします。

item1

ここではAの赤いハッチングをBのハッチングにコピーします。

リボン"ホーム"タブの"クリップボード"パレットから「プロパティコピー」を選択します。

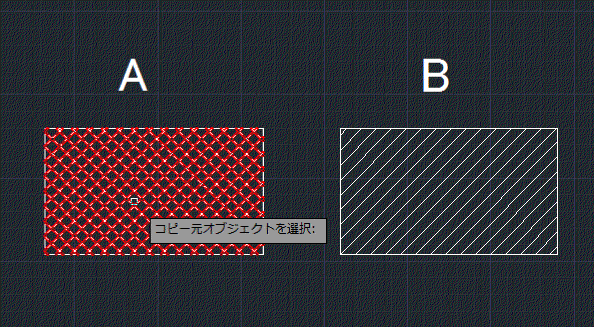

"コピー元のオブジェクトを選択"となりますのでAのハッチングをクリックします。

item2

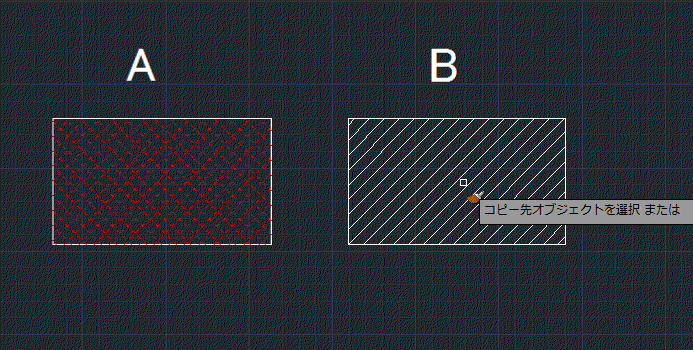

次に"コピー先のオブジェクトを選択"となりますのでBのハッチングをクリックします。

item3

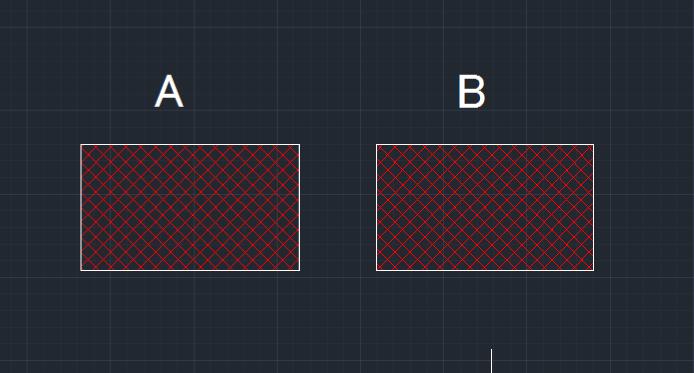

BのオブジェクトのハッチングがAのハッチングと同じプロパティになっています。

item6





コピーされる種類の設定

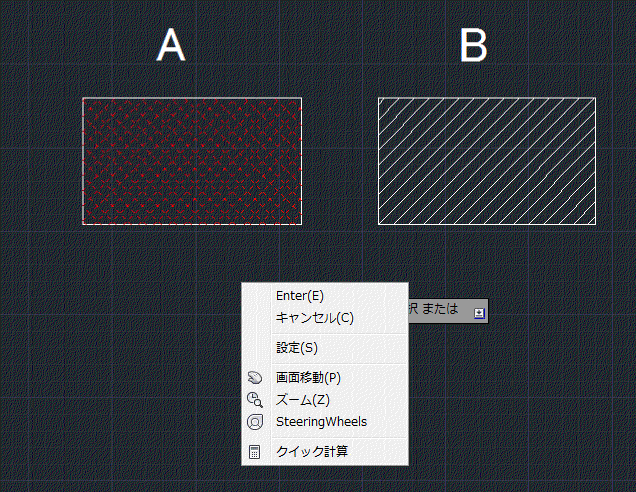

リボン"ホーム"タブの"クリップボード"パレットから「プロパティコピー」を選択し、コピー元のオブジェクトを選択します。次に画面のあいている作図領域で右クリックしメニューから設定を選択します。

item7

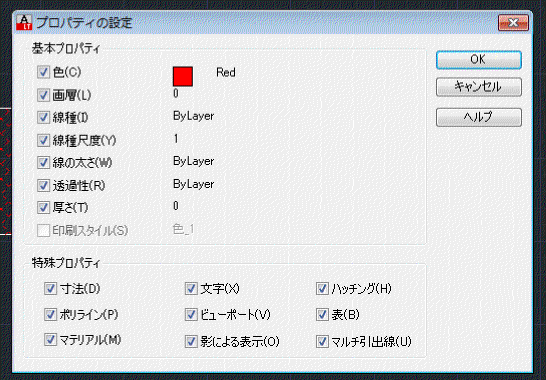

これによりプロパティコピーダイアログが開きます。

item9

基本プロパティ

全てのオブジェクトに共通のプロパティです。



特殊プロパティ

特殊なプロパティで例えば寸法の場合は寸法がコピーされるわけでは無く、寸法スタイルがコピーされることになります。
