寸法マスクとは
例えば下図の様な寸法線が混在してある場合に[寸法マスク]を使用することで寸法値がかなり見やすくなるとおもいます。

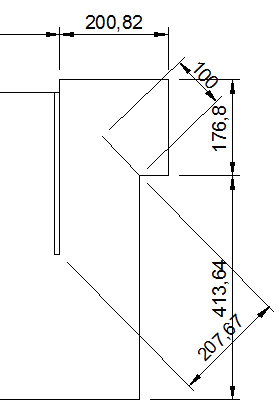

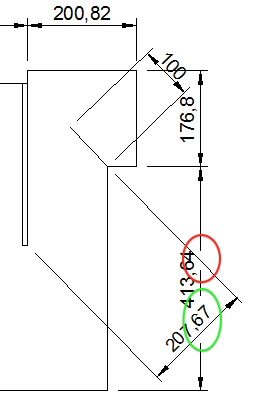

通常表示 寸法マスク使用

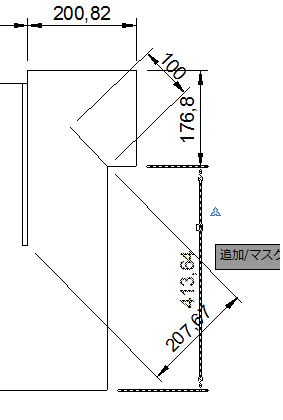

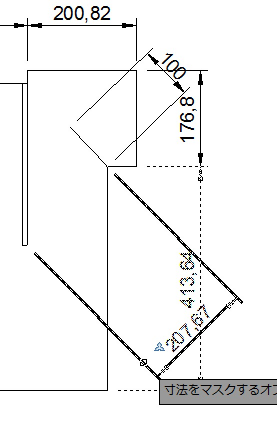

リボンの"注釈タブ"から"寸法記入"パレットの「寸法マスク」を選択します。 ①"追加/マスクを除去する寸法を選択または"となりますので、イメージ的には交差する寸法線の後側にしたい寸法線をクリックします。 ②次に"寸法をマスクするオブジェクトを選択または"となりますので、交差する寸法線の前側にしたい寸法線をクリックします。 これで見やすい寸法線に仕上がったと思います。
