AutoCAD 2012の使い方

item12

(2)表題欄の入力方法

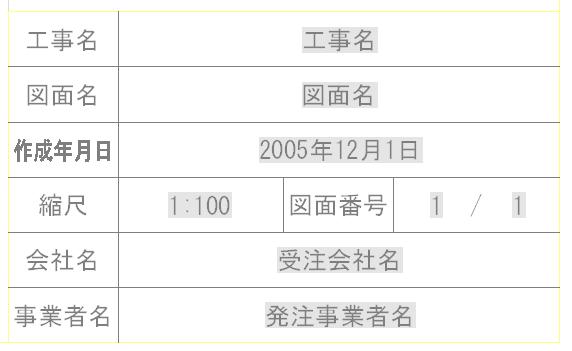

表題欄に工事名などを簡単に入力することができます。タブがA3横になっているのを確認します。

item3

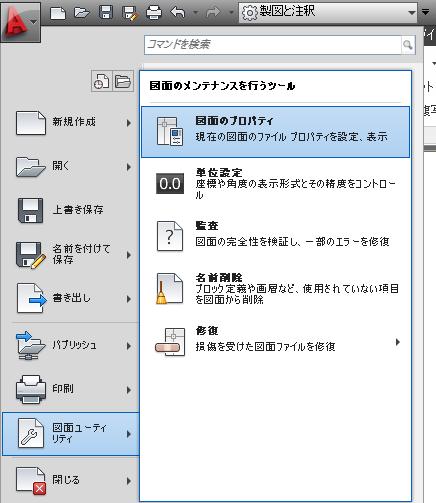

アプリケーションボタンから"図面ユーティリティ"の"図面のプロパティ"を選択します。

item4

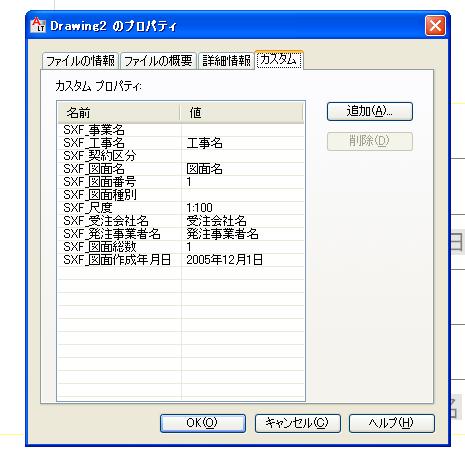

ファイル名のプロパティダイアログが開きます。

item5

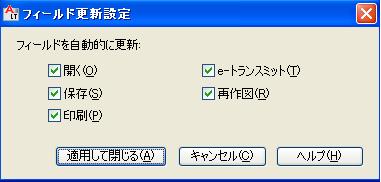

それぞれ"値"の箇所を変更することで図面に反映されます。ただし反映されるには条件がありますので注意が必要です。条件とはオプションで設定でき下図の様に"開く・保存・印刷・e-トランスミット・再作図"になります。

item6

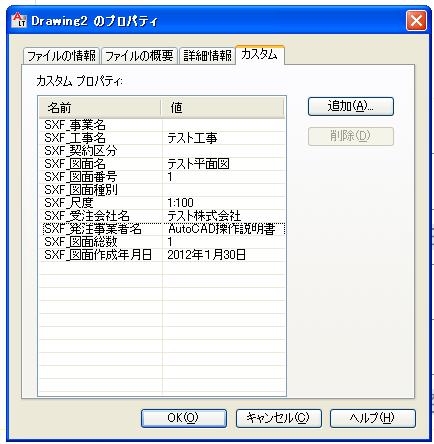

とりあえず今回は以下の様に変更してみました。

item7

"OK"でダイアログを閉じます。例えばタブを切り替えても変更されますが、ここでは再作図コマンドを入力してみます。"REGEN"と入力してエンターを押します。

item11

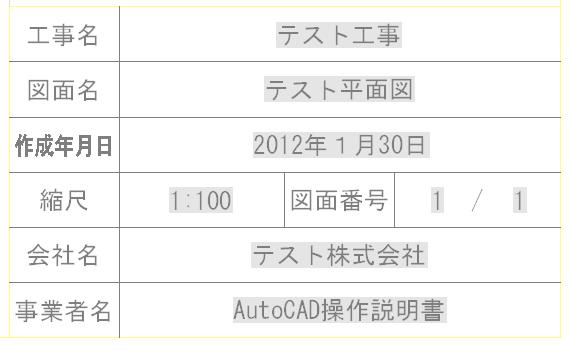

同時に表題欄が変更されたと思います。

item9
