AutoCAD 2012の使い方

item13

(10) 印刷について

  1. モデル印刷

  2. レイアウト印刷-A

  3. レイアウト印刷-B
    (この説明は(9)CAD製図基準テンプレートの利用)




AutoCADの重要な作業として印刷があります。AutoCADの場合はJWCAD等と比べ印刷設定が多くて、色々な印刷方法があり初心者の場合だと少し難しく感じると思います。ここでは簡単に印刷ができるように説明していきます。実際にはモデル印刷とレイアウト印刷があります。

モデルタブとレイアウトタブ

item5 item6



二つの「モデル」の違い

item7 item8

こちらをモデルタブとしています。    こちらをモデル空間としています。



モデル印刷とは

  1. 最初からある程度縮尺、用紙の大きさを決め、それにあわせて図面枠、表題欄を配置して作図していく方法。ここのサイトのダウンロードできる図面枠もこの方法が前提です。実際に鉛筆で書く方法と一緒なので、概念がわかりやすくこのサイトでも作図の基本にしています。レイアウトタブは使用しません。

レイアウト印刷とは

  1. モデルタブには縮尺は考えずオブジェクトを適当な場所に作図します。図面枠、表題欄は後でブロックとして配置し(またはビューポートに設置)、ビューポートを作成しながら構成していきます。

    ※各ビューポートでそれぞれ違う縮尺を使用して寸法線を使う場合は
    2010の使い方 (7)注釈尺度とレイアウト印刷


  2. レイアウト設定してあるテンプレート図面を使用しレイアウトタブにてオブジェクトを作図していきます。
    ((9)CAD製図基準テンプレートの利用で説明しています。)

①モデル印刷の基本的な流れ

 作図(モデルタブに枠、表題、注釈等全てを印刷通りに作図、レイアウトは使用しない)

 ↓

 モデルタブでページ設定(使用プリンタの設定、縮尺、印刷範囲等)

 ↓

 モデルタブで印刷(ページ設定画面で作成した設定を選択して印刷)

②レイアウトA印刷の基本的な流れ

 作図(モデルタブで作図)

 ↓

 レイアウトタブでページ設定(使用プリンタ、用紙サイズ)

 ↓

 ビューポートの配置

 ↓

 レイアウトタブで印刷(ページ設定画面で作成した設定を選択して印刷)

③レイアウトB印刷の基本的な流れ

 テンプレートファイルを開く

 ↓

 レイアウトタブの縮尺と用紙を選択

 ↓

 選択したレイアウトタブにて作図(モデル空間にオブジェクト、ペーパー空間に注釈)

 ↓

 レイアウト画面で印刷(設定済みを選択して印刷)

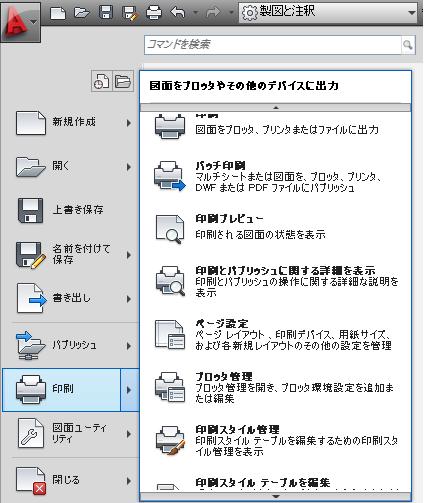

印刷に関する部分はアプリケーションボタンから印刷を選択します。
