(6) AutoCAD LT2012 インターフェース

(6)-2 AutoCAD LT2012のクリックアクセスツールバー

①クイックアクセスツールバーとは

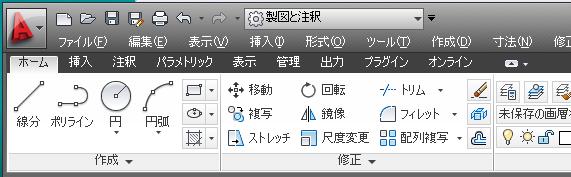

クイックアクセスツールバーには頻繁に使用するツールが表示されています。

item3

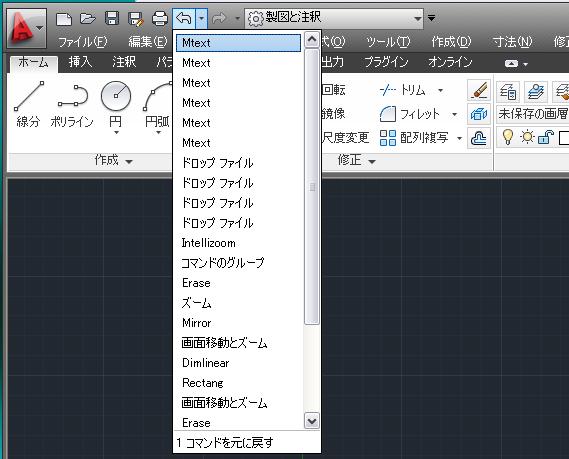

①[元に戻す]と[やり直し]の履歴を表示する

クイック アクセス ツールバーには、ファイルに対する変更を元に戻したり、やり直すためのオプションが表示されます。最近の少しの変更を取り消したり、やり直すには、[元に戻す]ボタンおよび[やり直す]ボタンの横のドロップダウン ボタンをクリックします。

item5



②クイックアクセスツールバーの表示位置

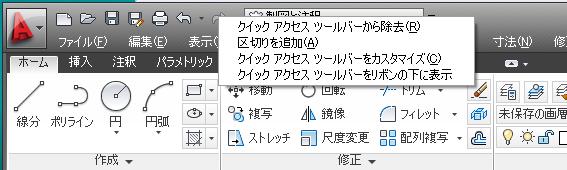

クイック アクセス ツールバーの表示位置を簡単に変更できます。クイックアクセスツールバーを右クリックすると下図のようなメニューが表示されます。item8

クイックアクセスツールバーをリボンの下に表示を選択します。

item9

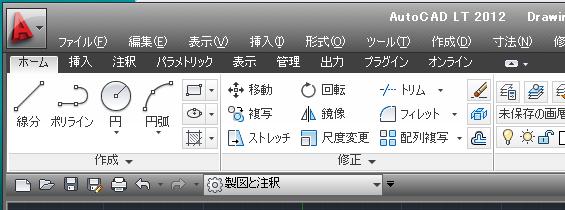

これでクイックアクセスツールバーがリボン下に表示されました。
