█ (6) AutoCAD LT2012 インターフェース

(6)-4 AutoCAD LT2012のUCSアイコン

①UCSアイコンとは

作図領域にはユーザ座標系 (UCS) と呼ばれる四角い座標系の XY 軸を現すアイコンが表示されます。

UCS アイコンを選択、移動、回転して、現在の UCS を変更できます。UCS は 2D 設計では便利に使用でき、AutoCADレギュラー版での3D 設計では必須です。

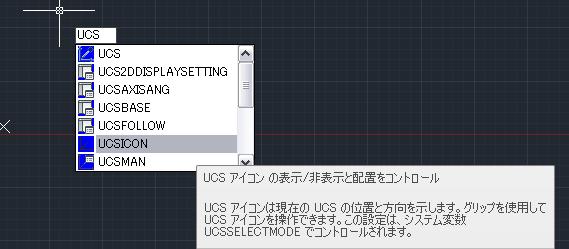

UCSICON[UCS アイコン管理]コマンドで外観の変更をコントロールできます。

オプションの入力となりますのでプロパティを選択。

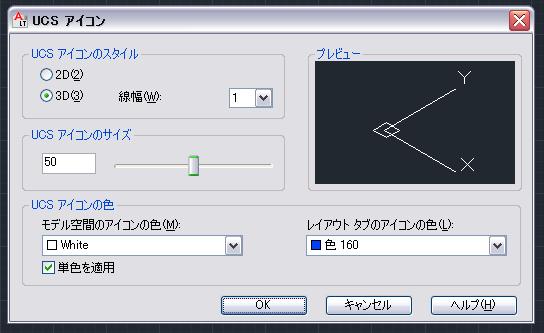

UCSアイコンダイアログが開きます。ここで変更することが出来ます。

②UCS（ユーザー座標系）とは

UCSとは、図面とモデリングに対する XY 平面(作業平面)と Z 軸方向から成るアクティブな座標系です。必要に応じて、UCS の原点とそのX、Y、Z 軸を設定できます。 UCS を使用すると次に示す機能をコントロールできるので、UCS は 2D 設計では便利に使用でき、3D 設計では必須です。

ＡｕｔｏＣＡＤ　ＬＴにはシステムで固定された「ワールド座標系（WCS）」と、ユーザーが自由に設定・変更可能な「ユーザー座標系（ＵＣＳ）」の2つの座標系があります。通常はワールド座標系を使用していますが、必要な場合はユーザーが複数のＵＣＳを定義し、名前を付けて保存するといつでも呼び出すことができます。ＵＣＳはＷＣＳを基準に定義し、ＵＣＳ管理コマンドで、新しい座標系の登録ができます。現在のUCSは、ＷＣＳまたはユーザー定義し、呼び出したＵＣＳの事を指し、座標入力には、現在のＵＣＳが使用されます。ＵＣＳを回転すると、ドラフターアームを回転させたときと同じように、３Ｄビューや回転したビューで点を指定するのに役立ちます。また、スナップ、グリッド、直交の各モードも新しいＵＣＳにあわせて回転します。ＵＣＳ管理コマンドの「直前（Ｐ）」オプションを使用すると、現在のセッションで以前に使用した座標系を最大10個まで呼び出すことができます。定義したＵＣＳに名前を付けておくと、その後再び使用する場合に呼び出すことができます。この名前をつけたＵＣＳが不要になった場合は削除できます。またＷＣＳに一致するＵＣＳを呼び出すこともできます。

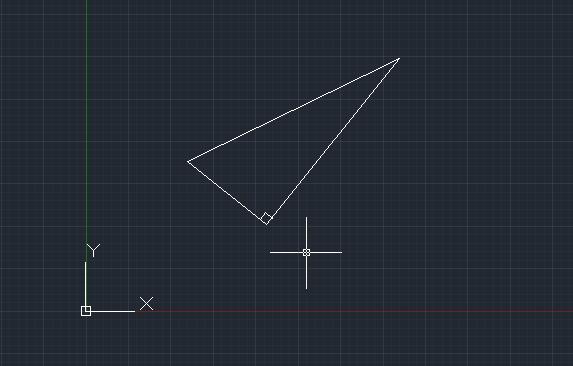

　実際に操作してみます。例として下図のような直角三角形があるとします。

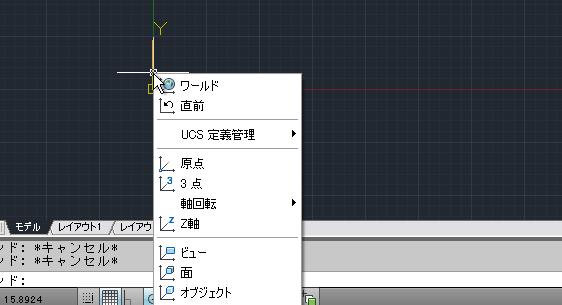

ここでUCSアイコンを右クリックしてメニューを表示させます。

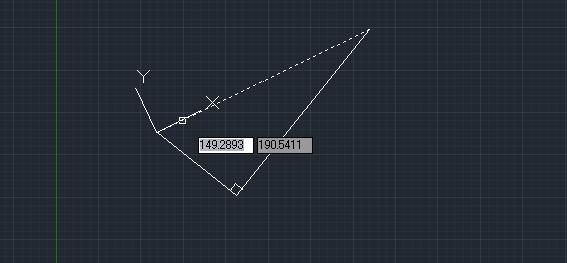

"オブジェクト"をクリックし、ＵＣＳを位置合わせするオブジェクト選択と表示されるので、三角形の斜辺部分をクリックします。斜辺のクリック位置によってもUCSが変わりますので注意が必要です。ここでは斜辺の左下の方をクリックします。ＵＣＳアイコンが斜辺と同じ角度に傾きます。

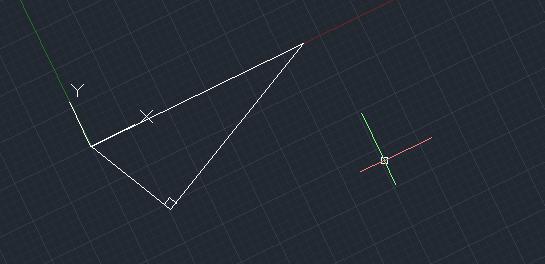

ＵＣＳオブジェクトで作成されるＵＣＳ座標系は、線分の選択した部分に近い端点を原点とし、もう一方の端点をＸ軸の正の方向とする座標系になります。新しいＵＣＳ座標系が作られると、カーソルとＵＣＳアイコンが座標系に合わせた形状に変化し、直交モードやスナップ、グリッドも一緒に変化します。

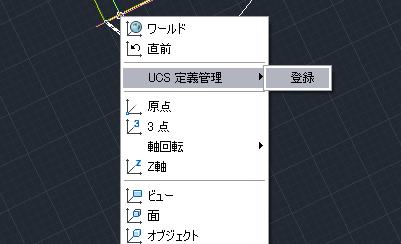

　ＵＣＳに名前をつけて保存します。UCSアイコンを右クリックから「ＵＣＳ定義管理」の登録をクリックしてコマンドを実行します。

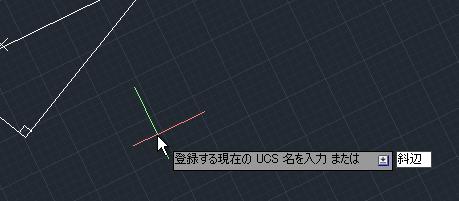

仮に「斜辺」と名前をつけます。

ＯＫでダイアログを閉じます。三角形の斜辺の角度に合わせたＵＣＳが保存されます。

確認してみましょう。

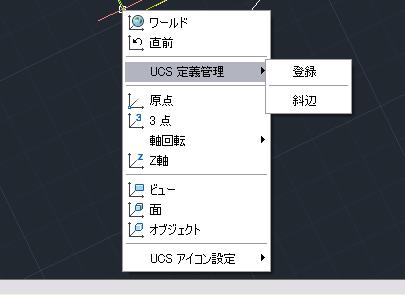

UCSアイコン右クリックで"UCS定義管理"を選択すると"斜辺"が追加されています。
