(3)AutoCAD2012 新機能の概要

③ビューポートの表示(モデルビューポート)

ビューポートをモデル空間でも使用できるようになっています。

(注意)ビューポートにはモデルビューポートとレイアウトビューポートがあります。[間違いやすい二つのビューポート]



ビューポートコントロール

AutoCAD LTには実装されていません。

item3



モデルビューポートとは

[モデルタブ]では、作図領域を「モデルビューポート」と呼ばれる 1 つまたは複数の隣接する矩形ビューに分割することができます。

モデルビューポートとは、モデルのさまざまなビューを表示する領域のことです。大きな図面や複雑な図面では、さまざまなビューを表示することで、1 つのビューでズームしたり画面移動するよりも時間を節約できます。また、あるビューで見逃したエラーが別のビューで見つかることもあります。

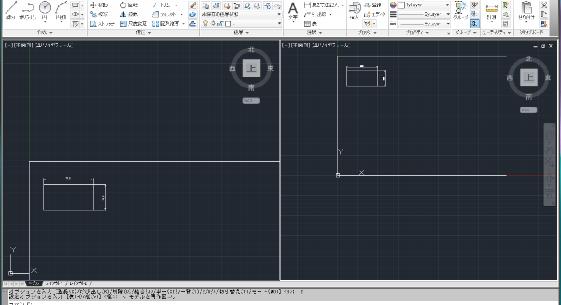

[モデルタブ]で作成したビューポートは、作図領域全体を埋め尽くすように表示され、重なり合いません。1 つのビューポートで変更を行うと、他のビューポートも同時に更新されます。下図では 3 つのモデル空間ビューポートを示しています。

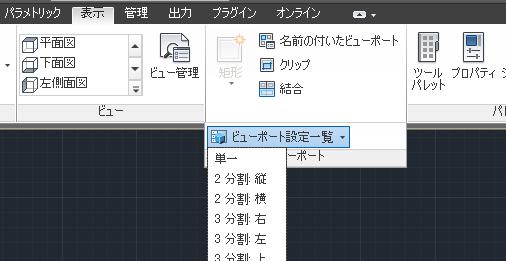

モデルピューポートの作成

item4

item7



モデルビューポートの使用

モデル空間ビューポートでは、次の操作を行うことができます。

  • 画面移動やズーム、スナップ、グリッド、UCS アイコン モードの設定、名前の付いたビューの呼び出しを行う。
  • コマンド実行中にビューポートを切り替えながら作図する。
  • ビューポートの配置に名前を付けて、[モデル]レイアウトで再利用したり、名前の付いたレイアウトに挿入する。
  • 3D モデルで作業する場合は、各ビューポートに異なる座標系を設定しておくと便利です。詳細は、「ビューポートに UCS 定義を割り当てるには」を参照してください。
