AutoCAD共通マニュアル / 図面枠の利用    テンプレートファイルのダウンロード



【テンプレートファイルのダウンロード】

テンプレートファイルの利用方法はこちら




テンプレートファイルのダウンロード

当サイトで作成したテンプレートファイルがダウンロードできます。



テンプレートファイル設定例

ファイル名:lt-net-100.dwt

図面範囲 : 始点(0,0) 終点(42000,29700)

長さの精度: 0

角度の精度: 0

寸法スタイル名:Sサイズ・Mサイズ・Lサイズ

 ※寸法値の高さは実寸でSサイズ(200mm)、Mサイズ(300mm)、Lサイズ(400mm)

文字スタイル名:Sサイズ・Mサイズ・Lサイズ

 ※文字の高さは実寸でSサイズ(200mm)、Mサイズ(300mm)、Lサイズ(400mm)

引出線スタイル:Sサイズ・Mサイズ・Lサイズ

線種:一点鎖線(DASHDOT2)、破線(DASHED2)を追加(線尺度100)

ステータスバーの設定(AutoCAD LT 2015)

ScreenSnapz309



ファイル名

図面範囲

スタイル作成 /
追加線種

CAD内の文字高

適した印刷尺度

ダウンロード

lt-net-100.dwt

原点(0,0)〜
(42000,29700)

文字、寸法線、引出線 /
DASHDOT2、DASHED2
線の尺度100

Sサイズ 200mm
Mサイズ 300mm
Lサイズ 400mm

A4サイズ〜A3サイズ
60分の1〜150分の1

ダウンロード

lt-net-30.dwt

原点(0,0)〜
(12600,8910)

文字、寸法線、引出線 /
DASHDOT2、DASHED2
線の尺度30

Sサイズ 60mm
Mサイズ 90mm
Lサイズ 120mm

A4サイズ〜A3サイズ
10分の1〜50分の1

ダウンロード

 AutoCAD for Mac

lt-net-100-mac.dwt

原点(0,0)〜
(42000,29700)

文字、寸法線、引出線 /
DASHDOT2、DASHED2
線の尺度100

Sサイズ 200mm
Mサイズ 300mm
Lサイズ 400mm

A4サイズ〜A3サイズ
60分の1〜150分の1

ダウンロード

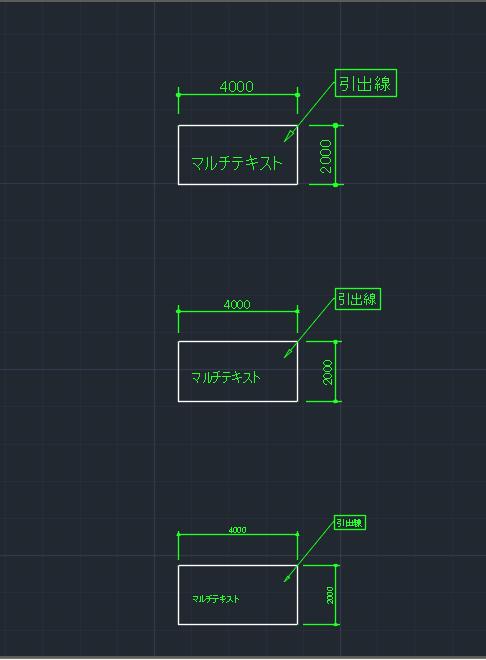

各スタイル設定のサイズの比較(上からLサイズ、Mサイズ、Sサイズ)

ScreenSnapz349
