①全体の画面構成

ScreenSnapz187




②メニューバー

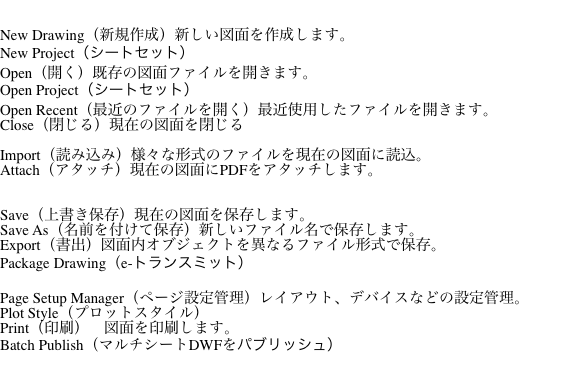

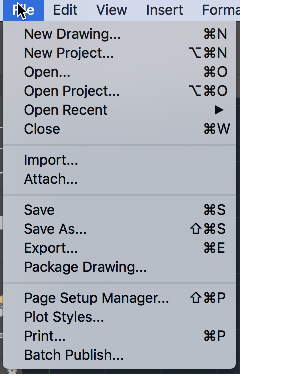

"File"(ファイル)

ScreenSnapz188 item10

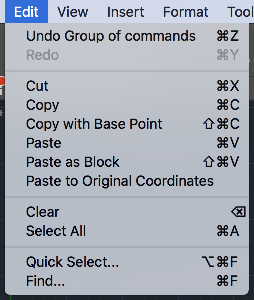

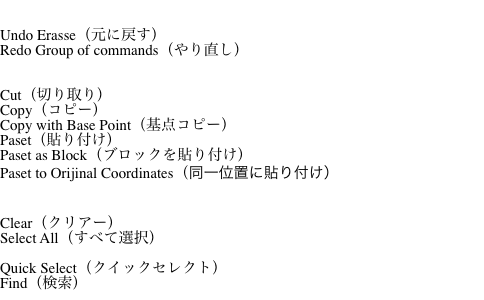

"Edit"(編集)

ScreenSnapz189 item13

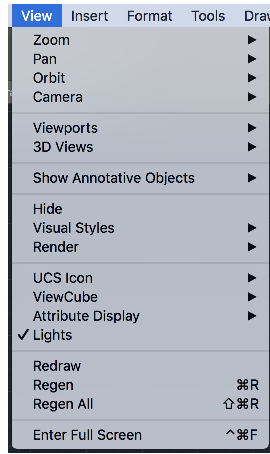

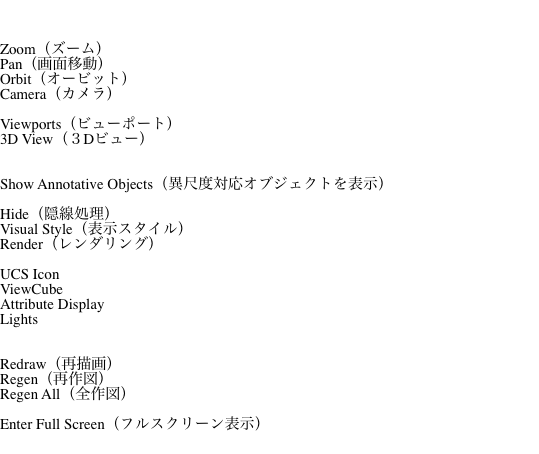

"View"(表示)

ScreenSnapz190 item15

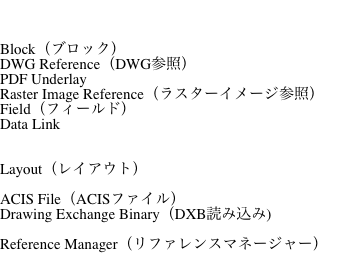

"Insert"(挿入)

ScreenSnapz191 item17

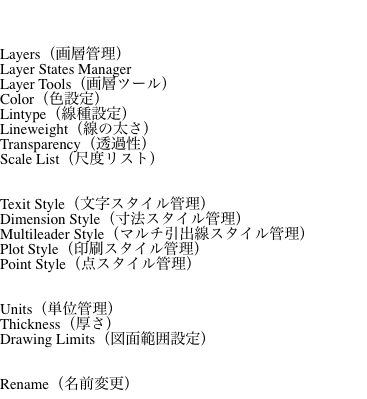

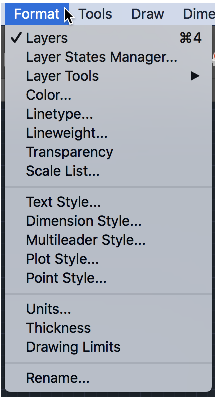

"Format"(形式)

ScreenSnapz192 item8

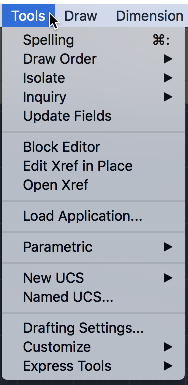

"Tools"(ツール)

ScreenSnapz193 item21

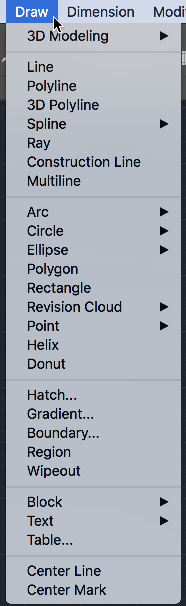

"Draw"(作成)

ScreenSnapz194 item23

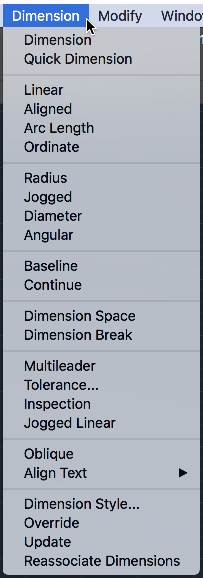

"Dimension"(寸法)

ScreenSnapz195 item25

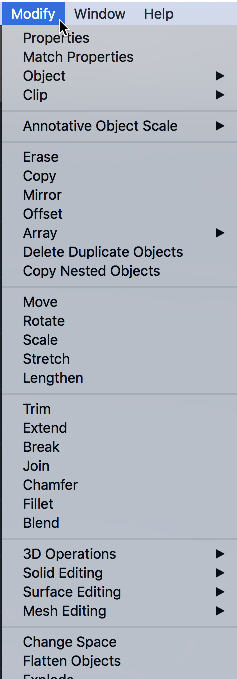

"Modify"(修正)

ScreenSnapz196 item27

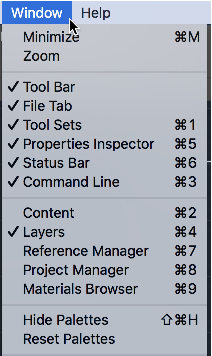

""Window"(ウィンドウ)

ScreenSnapz197 item31







③ツールセット

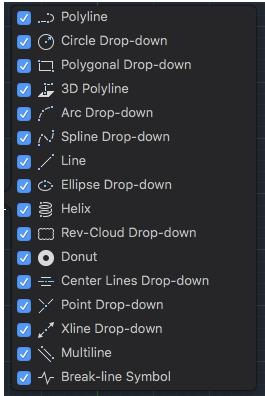

Draw(作図)

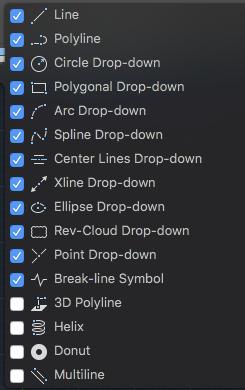

ScreenSnapz198Line(線分)ScreenSnapz199



Hatch(ハッチング)

ScreenSnapz200Hatch(ハッチング)ScreenSnapz201

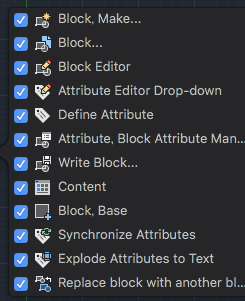

Block(ブロック)

ScreenSnapz202Block(ブロック作成)ScreenSnapz203

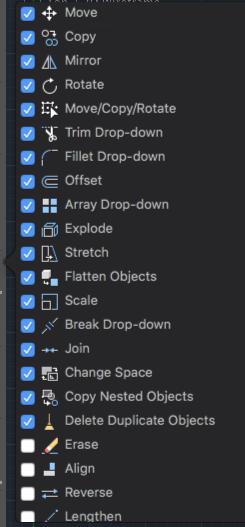

Modify(修正)

ScreenSnapz204Move(移動)ScreenSnapz205



Text(文字)

ScreenSnapz206Multiline Text(マルチテキスト)ScreenSnapz207



Dimension(寸法)

ScreenSnapz208Dimension(寸法記入)ScreenSnapz209



Leader(引出線)

ScreenSnapz210Multileader(マルチ引出線)ScreenSnapz211



Table(表)

ScreenSnapz212Table(表作成)ScreenSnapz213



Parametric(パラメトリック)

ScreenSnapz214Geometric Constraint(幾何拘束)ScreenSnapz215

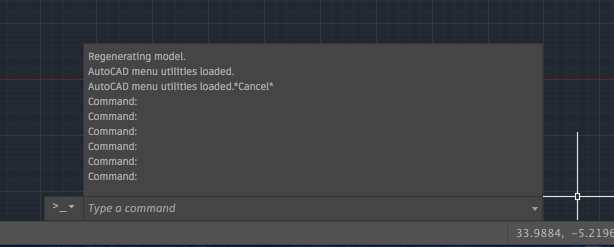

④コマンドウィンドウ

ScreenSnapz217




⑤ステータスバー(上部)

ScreenSnapz218

クイックビューツール

新規作成

ファイルタブ

⑤ステータスバー(下部)

ScreenSnapz219

座標値

グリッドオンオフ切り替え

スナップオンオフ切り替え

直交モード オンオフ

極トラッキング オンオフ

ダイナミック入力

線の太さ

Torancparency

グループセレクション

オブジェクトスナップトラッキングオンオフ

オブジェクトスナップ

オンオフ

注釈オブジェクトを表示

自動尺度

注釈尺度

オブジェクトを選択表示

ツール表示選択

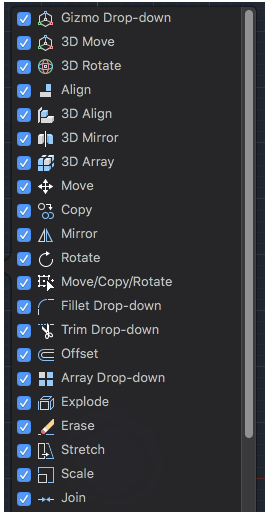

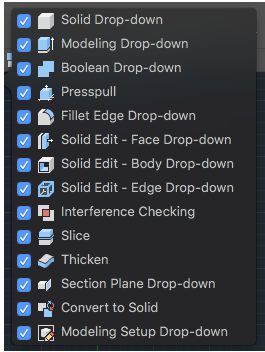

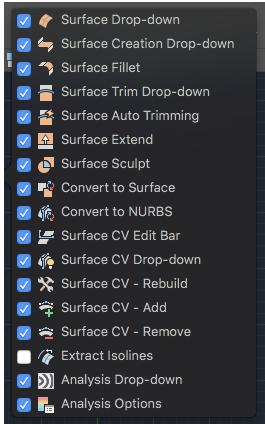

⑥ 3D関係

ScreenSnapz220 ScreenSnapz227



ScreenSnapz221 ScreenSnapz228

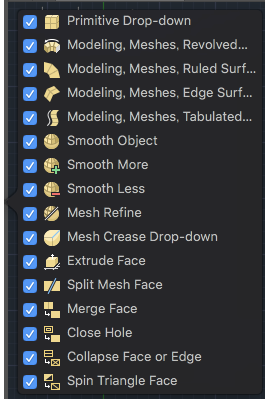

ScreenSnapz1 ScreenSnapz229

ScreenSnapz223 ScreenSnapz230







ScreenSnapz224 ScreenSnapz231







ScreenSnapz225 ScreenSnapz232ScreenSnapz233







ScreenSnapz226 ScreenSnapz234
