AutoCAD LT for Mac 日本語版 ≫ 3-4 ビューポート



ビューポート

ビューポートには"モデル"ビューポートと"レイアウト"ビューポートがあります。同じビューポートという名前なので注意が必要です。一般的にビューポートといえば"レイアウト"ビューポートを指すことが多いと思います。



"モデル"ビューポート

モデルビューポートとはモデルタブにて作図領域を二つに分けたり3つに分けたりする機能です。画面表示に関する機能です。

ScreenSnapz216

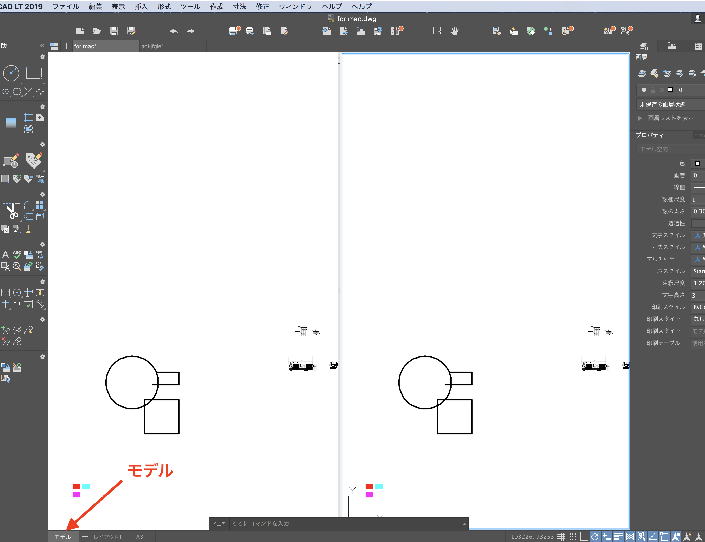

下図は"2"ビューポートにしています。

ScreenSnapz218

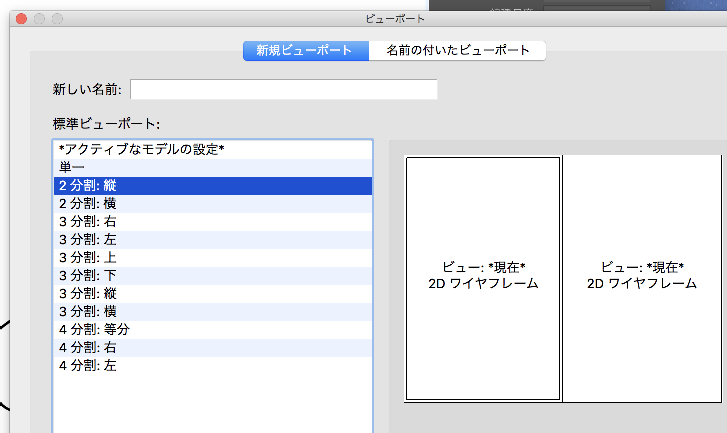

設定は"縦"にしています。

ScreenSnapz220



モデルビューポートの作成

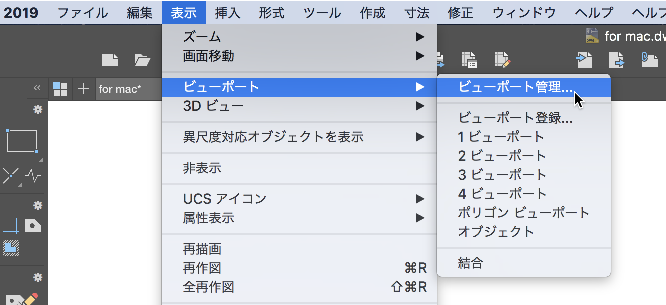

モデルビューポートの作成方法はメニューバーの"表示"から"ビューポート"→"ビューポート管理"を選択します。

ScreenSnapz1

ビューポートを選択します。

ScreenSnapz219



"レイアウト"ビューポート

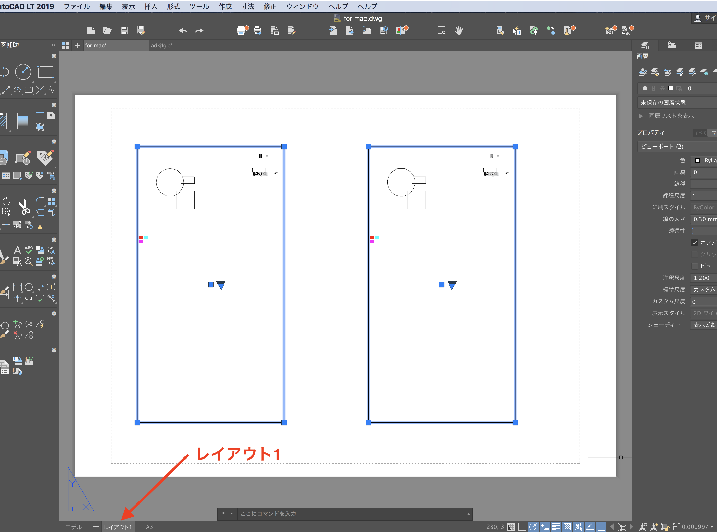

レイアウトビューポートとはレイアウトタブにて作成し配置します。

モデル空間に作図したオブジェクトを表示するための窓です。

ScreenSnapz225



"レイアウト"ビューポートの作成

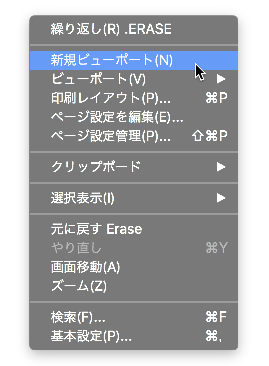

レイアウトビューポートを作成するためには、レイアウト空間にて作図画面を右クリックしメニューから"新規ビューポート"を選択します。

ScreenSnapz221

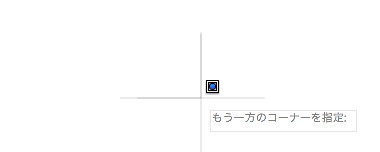

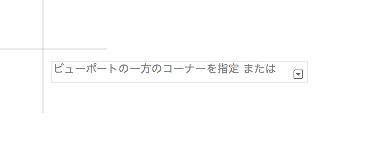

矩形選択で始点と終点をクリックします。

ScreenSnapz222ScreenSnapz223

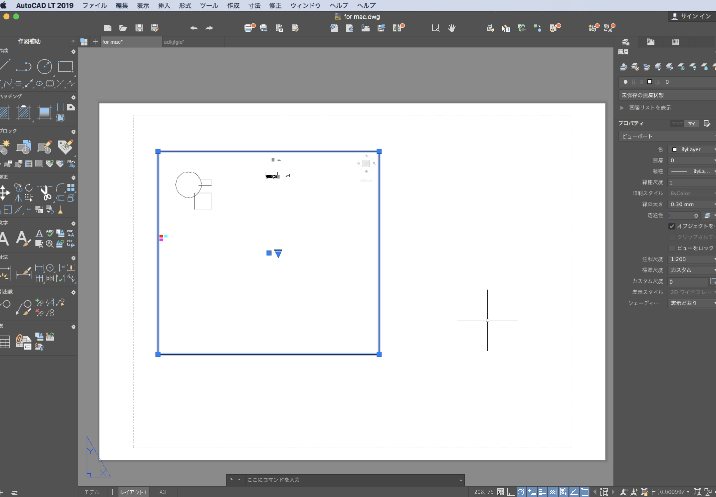

ビューポートが作成されました。

ScreenSnapz224
