AutoCAD LT for Mac 日本語版 ≫ 4. 作図ツール



4-2 修正



【鏡像 (反転複写)】



任意の選択したオブジェクトを軸を指定して反転複写します。その時、元のオブジェクトを残すか、消すかを指定できます。

ScreenSnapz189 ScreenSnapz188



コマンド MIRROR  短縮コマンド MI



鏡像 (反転複写)

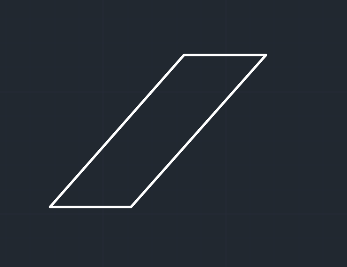

例えば下図のようなオブジェクトがあり、このオブジェクトを右側に反転複写したい場合。(このオブジェクトは閉じていませんので線分オブジェクトが4つあります。)

ScreenSnapz191

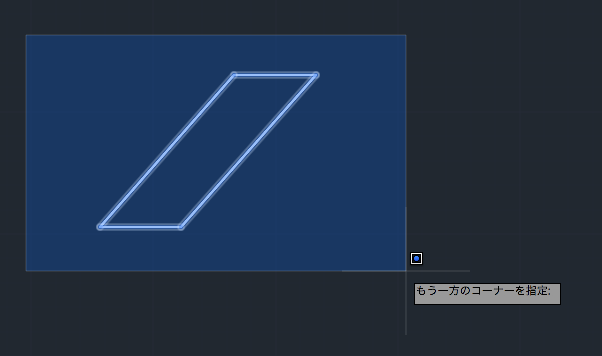

ツールから"鏡像"を選択します。"オブジェクトを選択"となりますので、元オブジェクトをクリックします。このオブジェクトは4つの線分からなっていますので、線分を4つクリックするか、範囲指定で全部収まるように選択します。

ScreenSnapz192

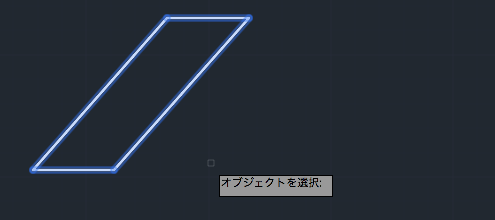

オブジェクトが選択された部分は薄青線に変わります。これで良い場合はエンターキーを押して選択を確定します。

ScreenSnapz194

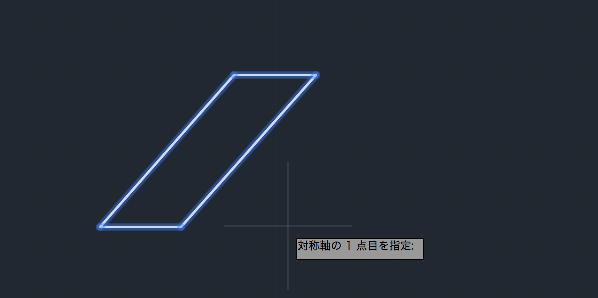

次に対称軸の指定となります。"対称軸の1点目を指定"となりますので今回は任意の軸を設定します。

ScreenSnapz193

オブジェクトの右側に図面に対して垂直な線を指定します。1点目に任意の場所をクリックします。

ScreenSnapz195

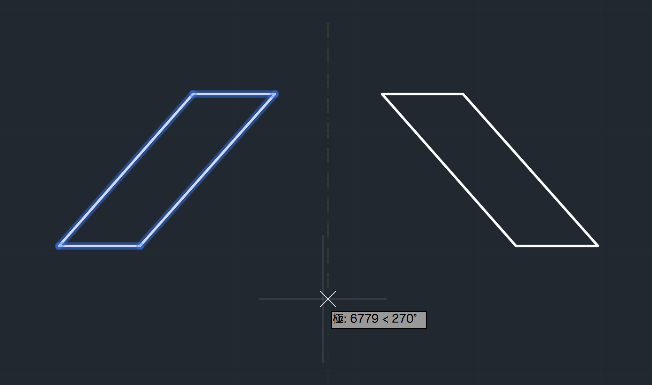

続けて2点目を垂直な線となるようにクリックします。この時、ステータスバーの"極トラッキング"がONになっていれば緑色の破線が表示されて、90度の線がサポートされます。

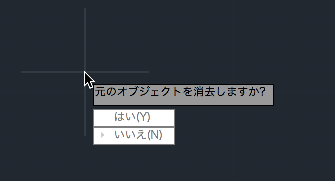

2点目がクリックされたら"元のオブジェクトを消去しますか?"と表示されます。ここでは消去しないので"いいえ"をクリックします。

ScreenSnapz196

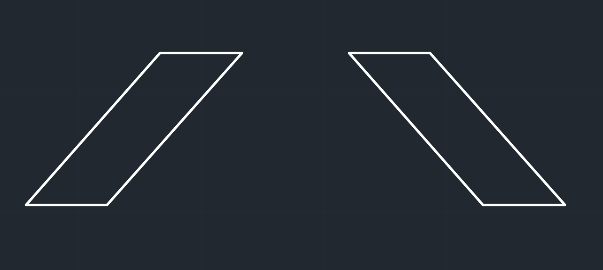

反転複写が完了しました。

ScreenSnapz197

元オブジェクトを消去したい場合は"元のオブジェクトを消去しますか?"となったときに"はい"をクリックします。

ScreenSnapz1

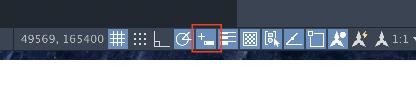

※コマンドオプションを表示させるにはダイナミック入力がONになっている必要があります。

ScreenSnapz198

ダイナミック入力について
