AutoCAD LT for Mac 日本語版 ≫ 3-3 作図ツールの基本



【作図ツールの基本】



リボン、コマンド等、作図するためのツールの基本的な使い方を説明します。


ScreenSnapz021




リボン

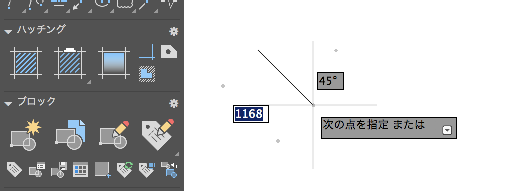

一番使用頻度が高いツールです。

ScreenSnapz022

例えば"線分"の場合

リボン作成パレットから"線分"をクリックします。

ScreenSnapz1

"1点目を指定"となりますので1点目を作図領域の任意の場所にクリックします。

ScreenSnapz023

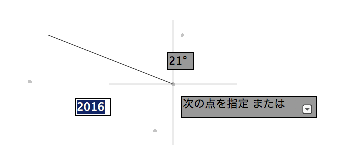

"次の点を指定 または"となりますので、2点目をクリックします。

ScreenSnapz024

これで終了したい場合はキーボードの"ESC"を押してコマンドを終了させます。




コマンドウィンドウ

AutoCADになれてくると便利なツールです。各ツールのコマンド名を入力することでリボンのアイコンをクリックした場合と同じ効果となります。

ScreenSnapz025

例えば"線分"の場合

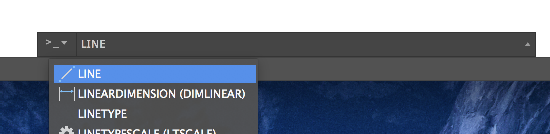

"線分"のコマンド名"LINE"を入力します。※または短縮コマンド"L"

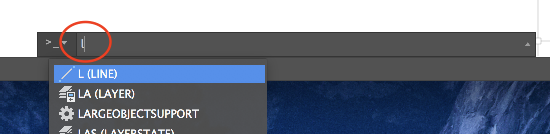

下図ではコマンドウィンドウに"L"を入力しています。

ScreenSnapz026

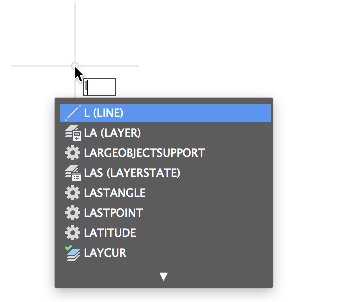

自動的に"L"の付くコマンド名の候補が表示されます。一番上に線分コマンドの"LINE"が表示されていますのでこのままエンターを押します。

"1点目を指定"となりますので1点目を作図領域の任意の場所にクリックします。

ScreenSnapz027

"次の点を指定 または"となりますので、2点目をクリックします。

ScreenSnapz028

これで終了したい場合はキーボードの"ESC"を押してコマンドを終了させます。






ダイナミック入力

コマンドウィンドウに入力しなくても作図領域のどこでもコマンド名を入力できる機能がダイナミック入力といいます。

ScreenSnapz029

ダイナミック入力は"3-4 ダイナミック入力について"で説明します。






メニューバー

メニューバーからツールを選択することでもリボンのアイコンをクリックした場合と同じ効果となります。

ScreenSnapz030

例えば"線分"の場合

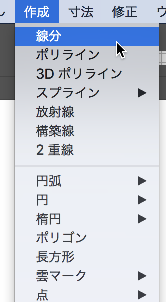

メニューバーの"作成"から"線分"を選択します。

ScreenSnapz031

"1点目を指定"となりますので1点目を作図領域の任意の場所にクリックします。

ScreenSnapz032

"次の点を指定 または"となりますので、2点目をクリックします。

ScreenSnapz033

これで終了したい場合はキーボードの"ESC"を押してコマンドを終了させます。
