AutoCAD LT for Mac 日本語版 ≫ 5-1 オプション(基本設定)



オプション (基本設定)

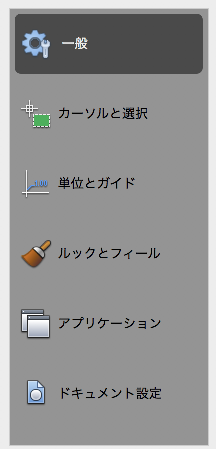

オプションダイアログではインターフェースに関する表示の設定やデフォルトファイルの保存位置など6項目について設定することが出来ます。

ScreenSnapz226

一般

カーソルと選択

単位とガイド

ルックとフィール(外観)

アプリケーション(ファイル)

ドキュメント設定

オプション設定画面の表示

メニューバー"AutoCAD"から"基本設定"を選択します。

ScreenSnapz227

一 般

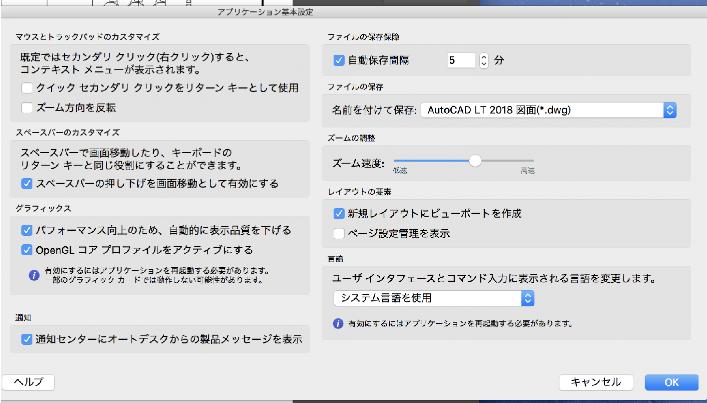

AutoCAD基本設定

ScreenSnapz228



マウス・トラックパッドカスタマイズ

1.チェックをすると右クリックがリターンキーとして機能します。リターンキーの機能は確定、前コマンドの実行等です。

ScreenSnapz229

2.チェックをするとスクロールボタンによる拡大縮小の操作が逆になります。

ScreenSnapz230





スペースバーカスタマイズ

1.チェックを入れることで、スペースバーを押しながらカーソルを動かすとパンツール(画面移動)となります。

ScreenSnapz231

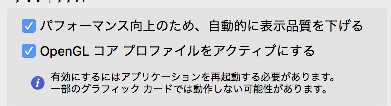

グラフィックス

ScreenSnapz232





通知

ScreenSnapz233





ファイルの自動保存

1.自動保存の時間を指定できます。初期設定では5分毎に保存

ScreenSnapz234

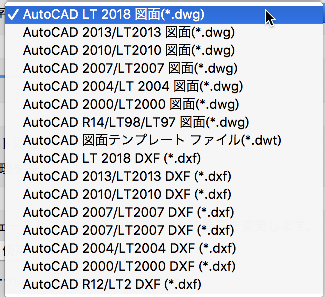

2.ファイルのバージョン

ScreenSnapz236

ScreenSnapz235





ズームの調整

スクロールによるズーム変化量を調整

ScreenSnapz237





レイアウトの要素

新規レイアウトにビューポートを作成

新規レイアウトに対して「ページ設定管理」を表示

ScreenSnapz238

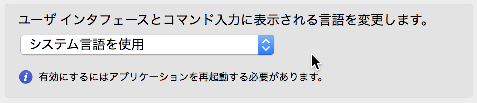

言語

ScreenSnapz239

ScreenSnapz240

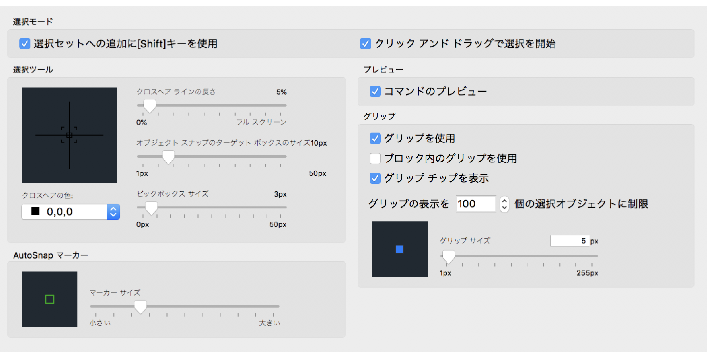

カーソルと選択

AutoCADのカーソルの設定、選択における設定

ScreenSnapz241



選択モード

選択セットへの追加に「shift」を使用する

ScreenSnapz242

クリック及びドラッグで選択を開始

ScreenSnapz243

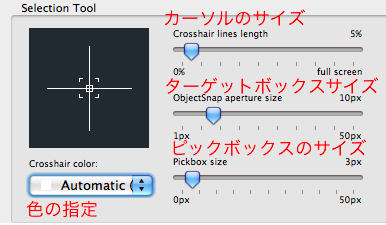

選択ツール

カーソルのサイズと色、ピックボックスのサイズ、ターゲットボックスサイズの設定

item25





スナップマーカーのサイズ

item26





プレビュー

ScreenSnapz244





グリップの設定

1.グリップの有効

ScreenSnapz245

2.ブロックグリップの有効

ScreenSnapz1

3.グリップチップを表示

ScreenSnapz2

4.グリップの表示数を制限

ScreenSnapz3

4.グリップのサイズ

ScreenSnapz4

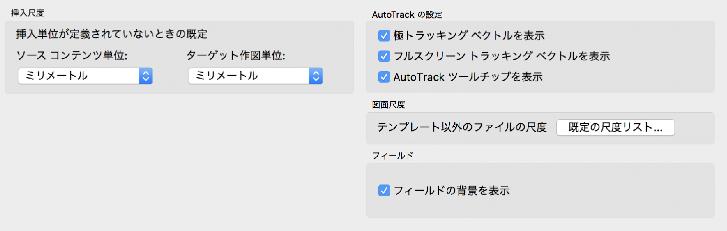

単位とガイド



ScreenSnapz246

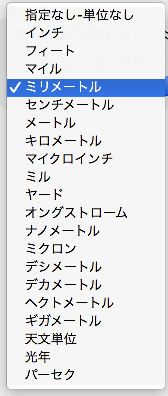

挿入尺度

1.ソースコンテンツ単位

2.ターゲット作図単位

ScreenSnapz247





Auto Trackの設定

1.極トラッキングベクトルを表示

ScreenSnapz248

2.フルスクリーン極トラッキングベクトルを表示

ScreenSnapz249

3.AutoTrackツールチップを表示

ScreenSnapz250

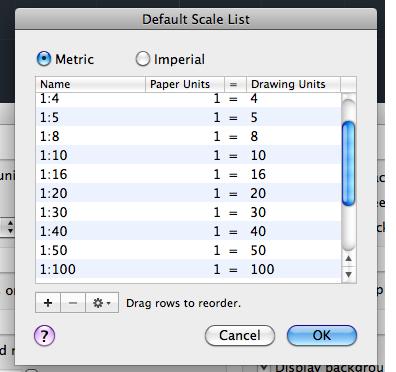

図面縮尺設定

ScreenSnapz251

item39





フィールドの背景を表示する

ScreenSnapz252

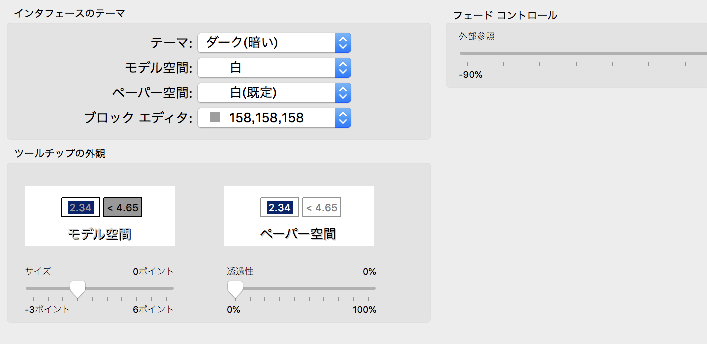

ルックとフィール(外観)

AutoCAD外観に関する設定ができます。テーマの選択(暗い又は明るい)、ツールチップのサイズ・明るさ、作図領域の色等

ScreenSnapz253

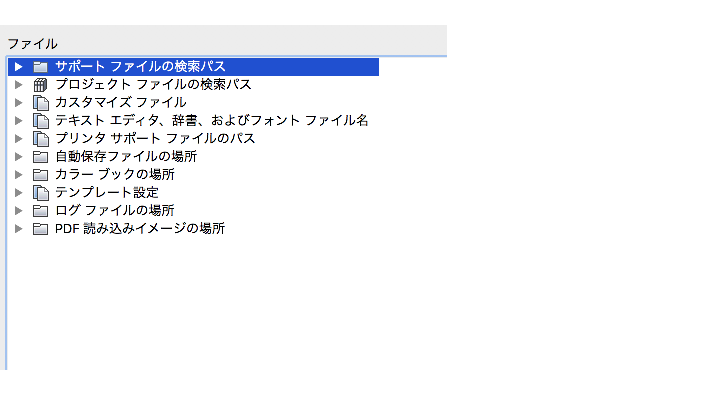

Apprication(ファイル)

AutoCAD自身が参照する(検索する)ファイル等のアドレスのようなものです。個人的にはあまり使用しないのではないかと思います。

ScreenSnapz254



ドキュメント設定

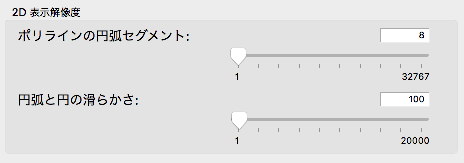

2D表示解像度の設定

ScreenSnapz255

1.ポリラインカーブのセグメント

2.円弧と円の滑らかさ
