AutoCAD LT for Mac 日本語版 ≫ 4. 作図ツール



4-1 作成



 「 スプライン 」

スプラインは、フィット点か制御点のいずれかで定義されます。



スプラインを作成するには、ツールセットの"作成"から"スプライン"(上段フィット点、下段制御点)を、メニューバーの"作成"から"スプライン"→フィット点または制御点を使用します。

ScreenSnapz431 ScreenSnapz430

コマンド SPLINE  短縮コマンド SPL



スプラインの作図

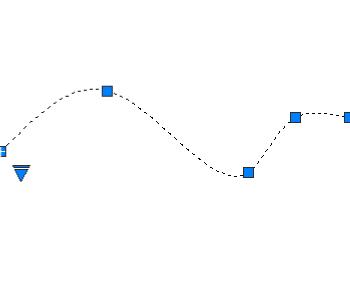

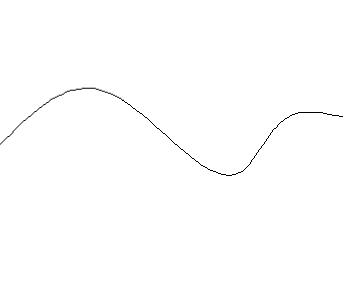

例えば下図の様な自由な形の曲線で、指定したポイントを通過させて作成します。

item1a1 item11





スプラインの二つの作成方法

スプラインには、フィット点を指定する方法と制御点を指定する方法の種類の作成方法があります。



スプライン フィット

ScreenSnapz432 item5a

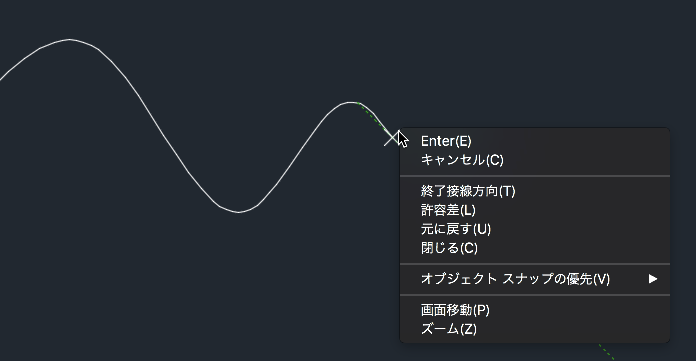

作図中の右クリックのメニュー

ScreenSnapz435





スプライン 制御点

ScreenSnapz433 item14

どちらの方法も実際に作図してみると意外に簡単にできると思います。点を追加して最後にエンターを押すとスプラインオブジェクトができます。

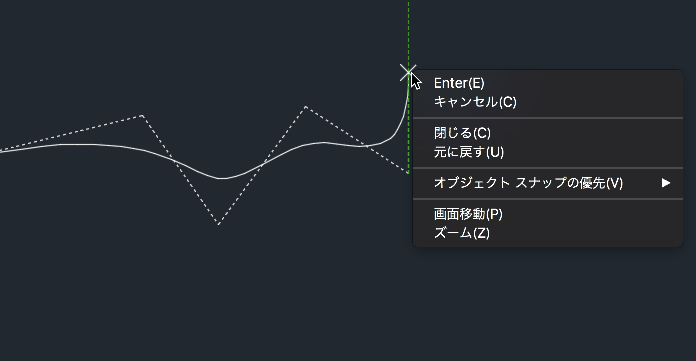

作図中の右クリックのメニュー

ScreenSnapz436





スプラインの編集

オブジェクトをクリックするとグリップが表示されます。(フィット点、制御点)このグリップを移動させてスプラインの形状を変更します。

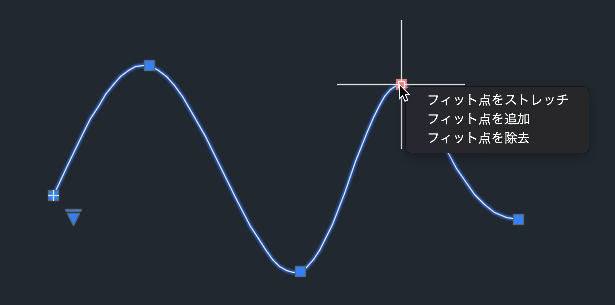

またグリップにカーソルを持って行くと下図のようなメニューが表示されますので、点を追加、削除、ストレッチができるようになります。

ScreenSnapz434
