AutoCAD LT for Mac 日本語版 ≫ 4. 作図ツール



4-1 基本図形/ポリライン

ポリラインとは1つのオブジェクトとして作成される直線セグメントや円弧セグメント、またはこれらを組み合わせたオブジェクトになります。



ポリラインを作成するにはツールセットの"作成"から"ポリライン"を選択、またはメニューバーの"作成"から"ポリライン"を使います。

※基本的にはダイナミック入力を"ON"にしています。

ScreenSnapz356 ScreenSnapz357

コマンド POLYLINE  短縮コマンド PLINE



直線セグメントと円弧セグメントを組み合わせる

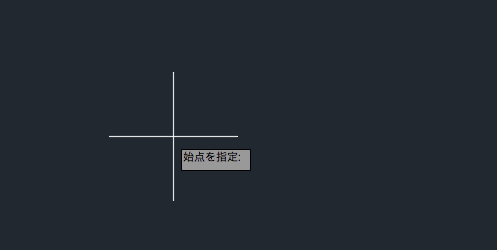

例えば1点目を指定となりますので画面の任意の場所をクリックします。

ScreenSnapz359

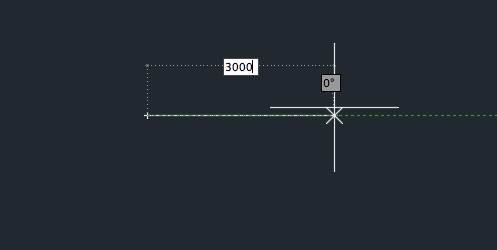

の点を指定となりますので、ここでは水平に左側へカーソルを動かして、"3000"と入力します。

ScreenSnapz360

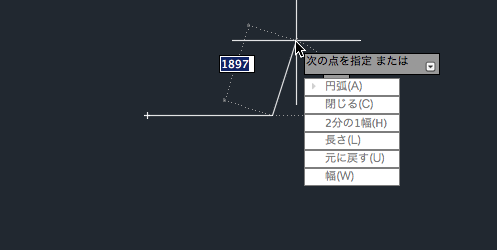

続けて円弧作成します。下矢印キーを押しコマンドオプションメニューを表示させて円弧を選択してエンターを押します。

ScreenSnapz361

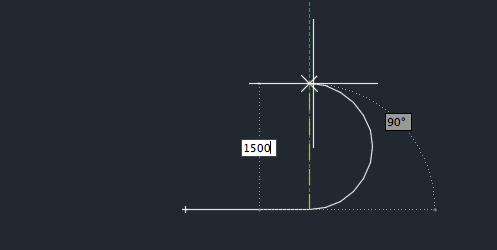

真上にカーソルを移動させ円弧半径として"1500"入力します。

ScreenSnapz363

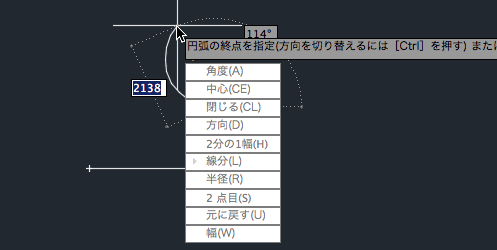

再度、下矢印キーを押しコマンドオプションメニューから"線分"を選択しエンターを押します。

ScreenSnapz364

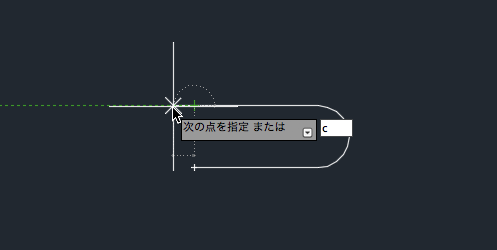

今度は右方向にカーソルを移動させ"3000"と入力し線分を作成します続けて線分を閉じますので"C"を入力してオブジェクトを閉じます。

ScreenSnapz365

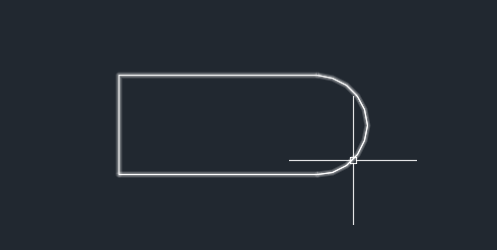

ポリラインオブジェクトが作成できました。

ScreenSnapz366





幅のある線分を作成する

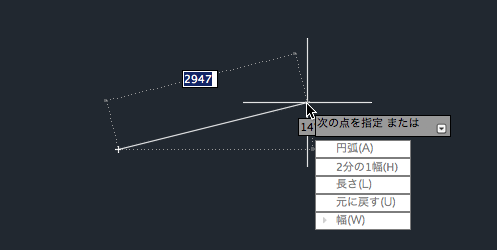

例えば1点目を指定となりますので画面の任意の場所をクリックします。そのあとに下矢印キーを押しコマンドオプションを表示させて"幅"を選択します。

ScreenSnapz367

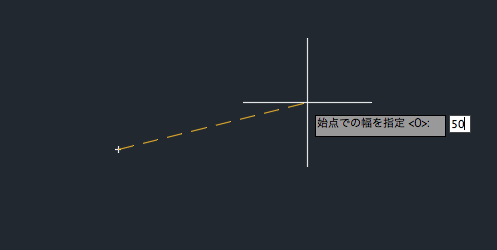

"始点での幅を指定"となりますので、ここでは"50"と入力しました。

ScreenSnapz368

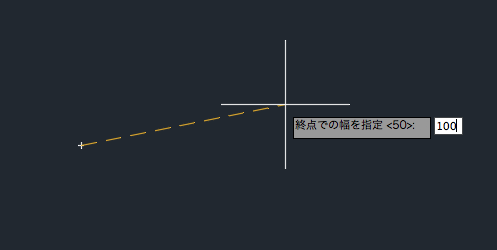

今度は"終点の幅を指定"となりますので、ここでは"100"と入力してエンターを押します。

ScreenSnapz369

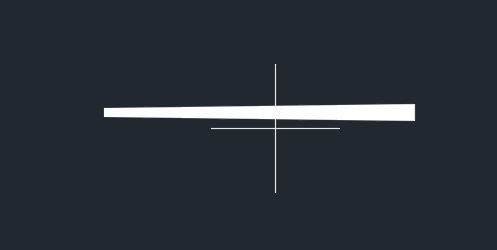

任意の点をクリックします。まだコマンドが実行されていますので、ここで終了するにはESCを押してコマンドを終了させます。

ScreenSnapz370
