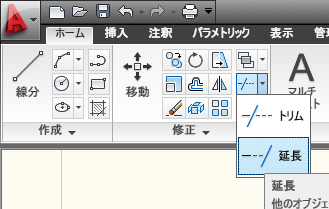

延 長 リボンの｢ホーム｣｢修正パレット｣の"延長"を選択します。指定した基準線まで延長することができます。（操作途中でShiftキーを押すことにより"トリム"に変えることができます。）

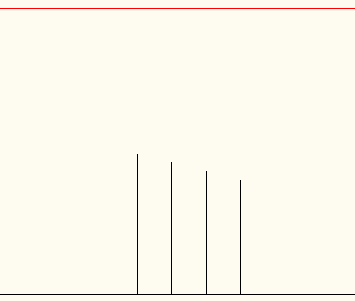

基準線を指定して余分な線を切り取ります。例えば下図の様なオブジェクトがあり、縦の4本の線を赤い線（基準線）まで延長したいとします。

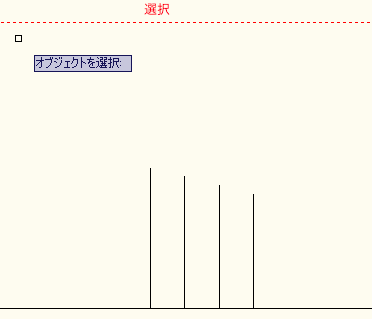

"延長"を選択するとオブジェクトの選択画面になりますので、延長するための基準線を選択します。よければ右クリックで確定します。

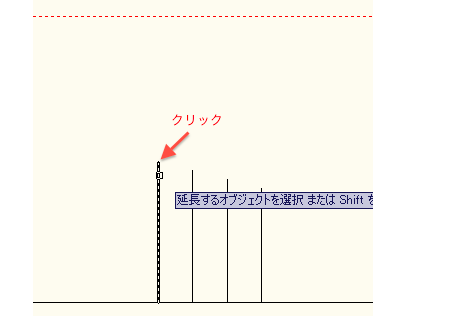

次に延長させたいオブジェクトを指定します。例えば下図の様に一番左線を選択するとします。

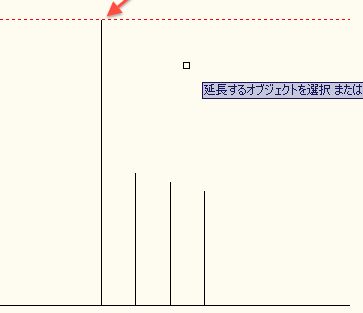

延長が完了しました。

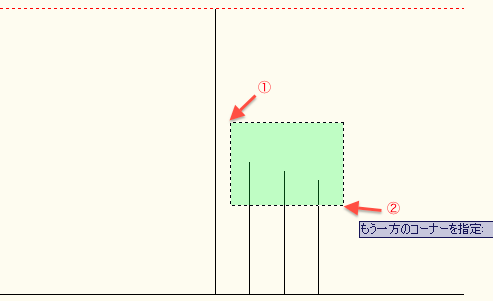

残りの線をまとめて延長します。まだ延長が有効になっていますので①の場所から②の場所へカーソルを動かして範囲指定をします。3本の線が選択されると同時に延長されます。

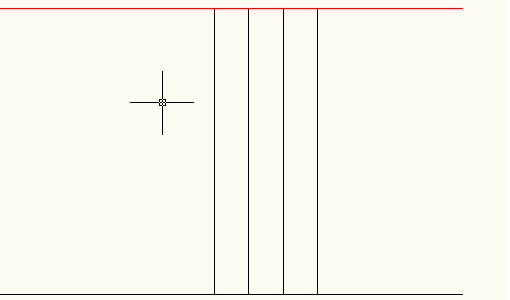

まだ延長が有効になっていますので、これで終わる場合はESCで解除します。
|
||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||
