移 動

リボンの「ホーム」「修正パレット」の"移動"を選択します。

item5

移動① (マウス操作で任意の場所に移動)

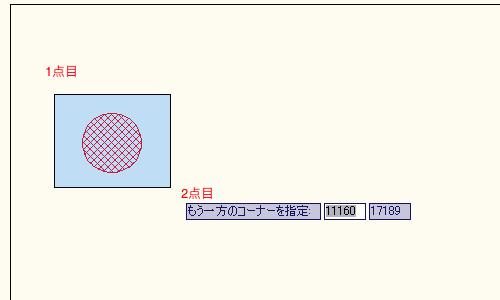

"移動"を選択したら移動したいオブジェクトを指定します。左上から右下に向かって囲みます。(この図形は円とハッチングと2個のオブジェクトになっています。ハッチングだけ移動したい場合はハッチングをクリックして1つのオブジェクトだけを選択します。今回は全部選択するために囲みました。)

item21

オブジェクトが選択されましたのでエンター(右クリックでもOK)を押して確定します。

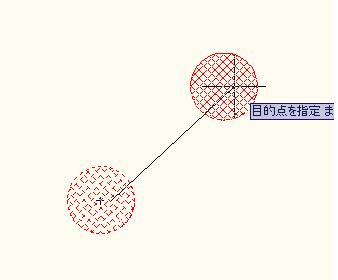

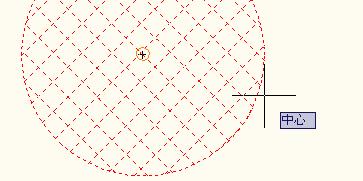

次に基点の指定となりますので、ここでは円の中心にしておきます。マウスを近くで動かしていると橙色で四角い枠ができますのでそこでクリックと同時にマウスにくっついてきますので任意の場所でクリックしたらそちらに移動されます。

item23



移動②(方向は任意で距離を指定する場合)

"移動"を選択して前回と同じくオブジェクトを選択し基点を指定したら、移動したい方向へカーソルを動かして直接距離を入力します。例えば右斜め上方向にカーソルを動かして9000と入力してエンター。

item8

この時、極トラッキングがオンになっていると設定角度により補助線がでて角度をあわせて補助線方向に複写できます。デフォルトの極トラッキングは"90°"になっていますので、水平と垂直は補助線がでます。

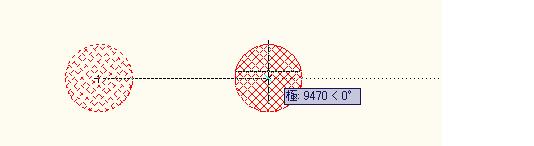

90°の極トラッキングオン(0°方向が有効になっています)

item9

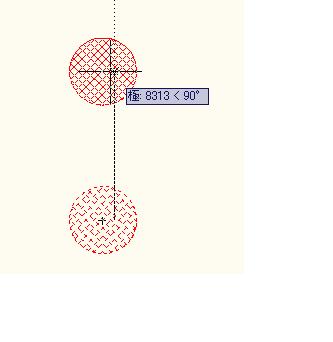

90°の極トラッキングオン(90°方向が有効になっています)

item10

極トラッキングの設定はアプリケーションステータスバーの極トラッキングを右クリックでメニューが表示されます。初期設定では90°にチェックが付いています。

item12

移動③(極座標で移動する場合)

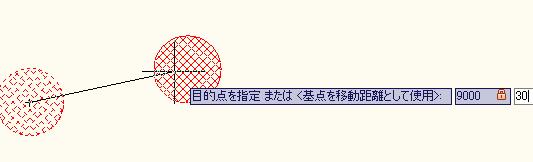

例えば30°方向に距離9000の場所に移動したいとします。オブジェクトを選択、確定して基点を指定。次に「9000<30」と入力します。下図の様な入力受付状態になっていれば"9000" "TAB" "30"でも大丈夫だと思います。

item11

移動④(デカルト座標で指定)

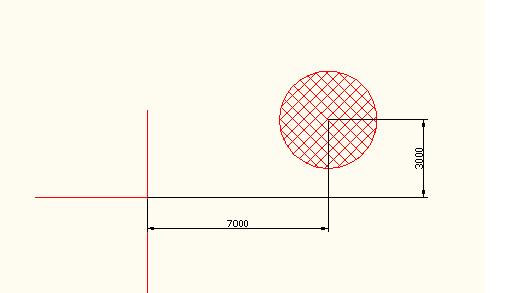

基点から「X方向に7000,Y方向に3000」のところに移動させる場合は、基点を指定後に「7000,3000」と入力します。この時は「7000 TAB 3000」とはできません。※ダイナミック入力について

item13
