DraftSight for Mac 使い方

(6)無料CAD"DraftSight for Mac"作業別マニュアル

画層（レイヤー）

画層（レイヤー）とは

透明なシートが何枚にも重なっていて、それぞれに名前をつけて管理する為の機能です。画層毎に分類して作図します。

例えば家の間取り図を書いて、簡単な画層を設定するとしたら画層３に図面の枠と表題欄、次に画層２に壁の線、画層１に寸法線と文字という風です。

このように設定することで作業が一段と便利になってきます。寸法線と文字だけ色を赤くしたり、非表示にしたりすることが簡単にできるようになります。

画層（レイヤー）の分類は印刷のことを考えた上で、ユーザーの好みでいいと思います。

画層（レイヤー）の作成

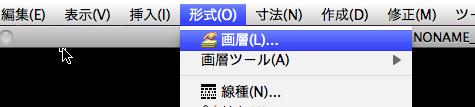

メニューバーの形式から"画層"をクリックしてダイアログを開きます。

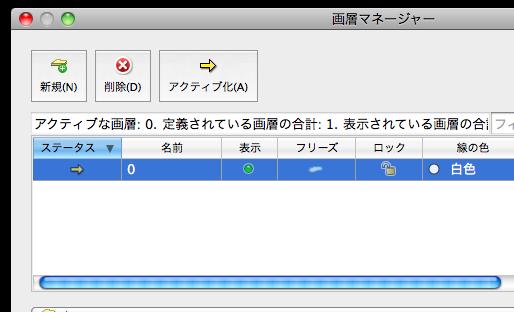

下図の赤い四角の"新規"をクリックすることで画層１が作成されます。

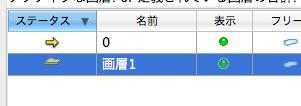

画層１が作成されましたので、わかりやすい名前を入力してエンターで確定します。ここではこのまま画層１としてエンターを押します。

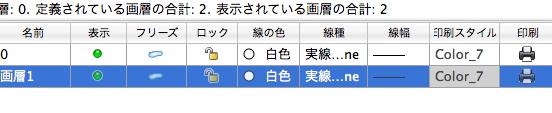

画層プロパティ管理の項目

"名前"　　　画層の名前が表示されています。変更ができます。

"表示"　　　表示・非表示の設定ができます。印刷できません。

"フリーズ"　非表示になります。上の機能と違うのは、上の場合は単に画面に写らなくするだけですが、フリーズの場合オブジェクトの内容までフリーズさせることにより、プログラム動作に負担をかけなくします。一時的に削除されたと同じことになります。

"ロック"　　画層の編集ができなくなります。表示・印刷はできます。

"線の色"　　　　線の色を変更できます。

"線種"　　　線の種類を変更できます。

"線幅"　線の太さを変更できます。

"印刷スタイル"　印刷スタイルを設定できます。

"印刷"　　　印刷する・しないの設定を行うことができます。
