(6)無料CAD"DraftSight for Mac"作業別マニュアル

①基本図形の描き方

直線 長方形 円と円弧 ポリライン ハッチング 文字入力

②オブジェクトの配置

コピー 移動 回転 パターン 鏡像(ミラー)

③オブジェクトの修正

トリム 延長 オフセット フィレット 面取り 尺度 分割 溶接

④その他の作業、設定

エンティティ 計測 ブロック 画層 線の太さ 線種 寸法線

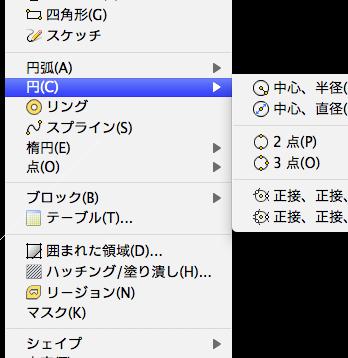

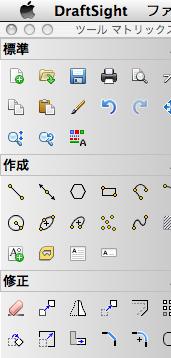

メニューバーから"円"またはツールマトリックスから"円"を選択します。

item1 item2

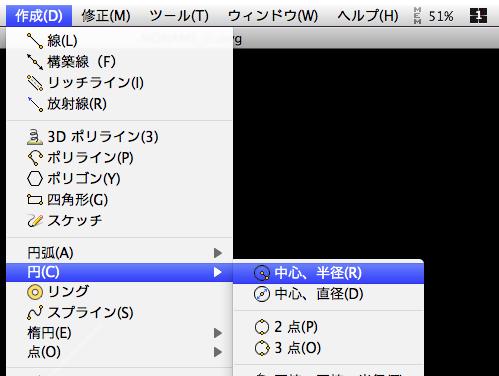

円を作成するのは色々な方法があります。"円"の▼からメニューを表示させます。その中で一番使用すると思われる"中心、半径"を説明します。

item3

"中心、半径"(中心点をクリックし半径で円の大きさを設定する場合)

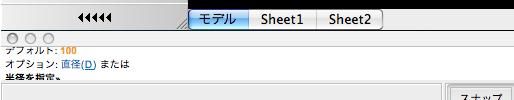

1点目の指示は作図領域の任意の点をクリックします。そのまま任意の点をクリックすることで円が描けます。円の大きさが決まっている場合は1点目をクリック後に半径を直接入力します。例えば"100"と入力すると半径100の円が作成されます。

item6

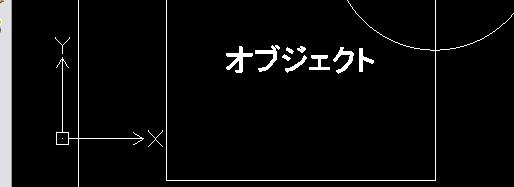

また1点目を他のオブジェクトにスナップさせたい場合、オブジェクトに近づけたらデフォルトで自動的に黄色の四角がでてスナップされます。そのままクリックすると交点、端点、中心点などオブジェクトの位置に応じてスナップできます。

item8

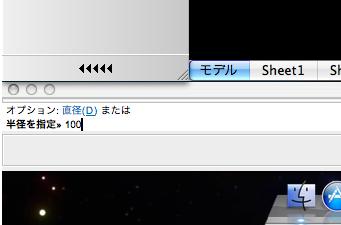

"半径を指定"となっています。このまま数値を入力します。

item10

item7



円弧

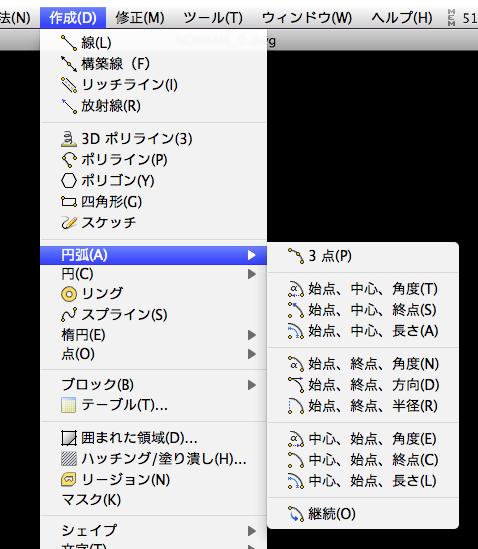

作成から"円弧"を選択します。(横の▼メニューを表示させて色々な作図方法が選択できます。)

item13

"3点"(任意の点を3点指定して作成します。)

例えば下図の様な任意の円弧を作成したい場合は①、②、③とクリックすることで円弧が作図されます。

item12

次に下図の様な円弧を作成する場合は"始点、終点、半径"で作成すると簡単かもしれません。

item18

自分の好みで作成するのがいいでしょう。
