線の設定

線の設定　(2)線の種類

作図をしていくといろいろな線を使い分けなければなりません。デフォルトでは線の種類がありませんのでファイルごとに必要な分を追加する必要があります。

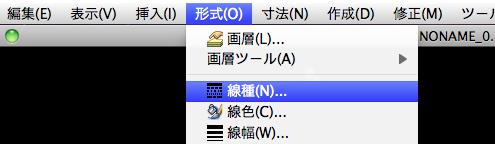

メニューバーの形式から線種を選択します。

item1

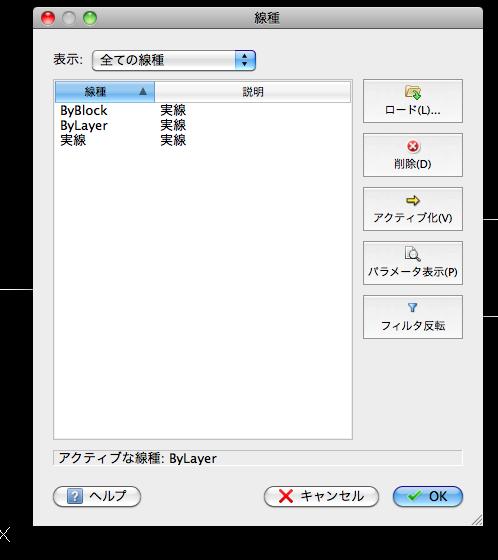

デフォルトでは"ByLayer""ByBlock""実線"の３つだけです。破線などを使用したい場合は"ロード"をクリックします。 item2

線種のロード

ダウンロードをクリックして線を追加します。個人的によく使用するのは点線、破線、１点鎖線です。破線は"DASHED "を１点鎖線は"DASHDOT "を追加してみました。線種を選択して"OK"ボタンで追加できます。

item7

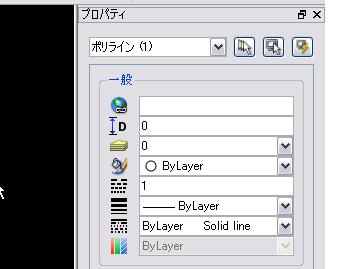

線種尺度

この画面では線種尺度が"1"となっています。

item8

簡単に解釈するとこの図面内の線種は1倍ということだと思います。これは、この図面が縮尺1:1で作成されているからです。

ここで仮に1:100の図面を書いた場合は100にしないとうまく表現されません（図面上で30mのラインを書くのに破線の間隔が3mmとかになっていても表現されないので。）
