DraftSight for Mac 使い方

(6)無料CAD"DraftSight for Mac"作業別マニュアル

線の設定

線の設定　(1)線の太さ

オブジェクトに応じて線の太さを変える必要があります。線の太さを変更する場合は１つの方法として画層管理において設定する方法です。

例えば図面の外枠は0.5mmという風に最初から決めている場合は画層マネージャーで線の太さを設定しておき、そのレイヤーで作成すると自動的に線の太さも反映されています。（次に説明する"線の太さ"はデフォルトの"ByLayer"を選択します。）

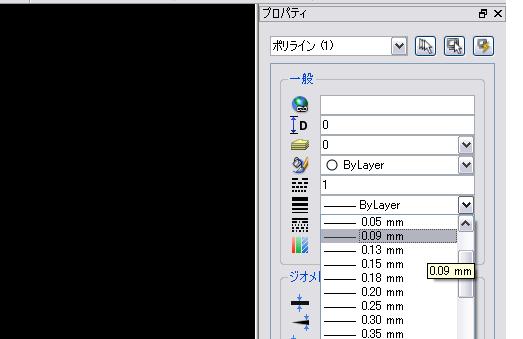

次にオブジェクトごとに線の太さを選択する方法です。例えば四角形を作図したとして、その線を標準より細くしたい場合は四角形を選択しておいて"ホーム"の"プロパティ"パネルの"線の太さ"で変更できます。

デフォルトの線の太さは0.25mmです。変更の値は0.09mmとか0.05mmにすることでかなり細めの線が描けることになります。

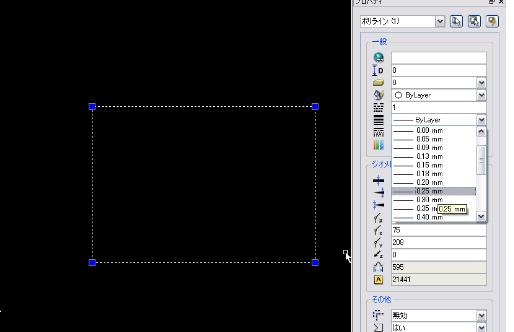

下図は四角形を選択した状態で"線の太さ"を0.05mmにしているところです。

規定の線の太さを変更

デフォルトの線の太さは"0.25mm"となっていますが、これを自由に変更できます。

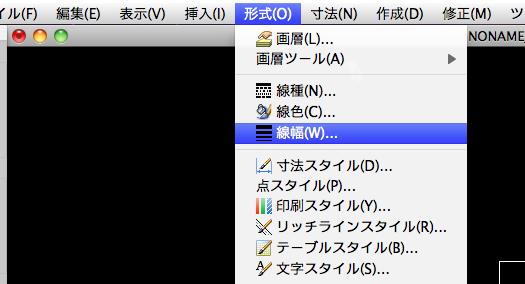

メニューバーの形式から線幅を選択します。

作図スタイルが表示されます。

赤い四角の"デフォルトの太さ"を変更することでデフォルトの線の太さが変わります。（この場合はByLayerのデフォルト線幅）
