(6)無料CAD"DraftSight for Mac"作業別マニュアル

①基本図形の描き方

直線 長方形 円と円弧 ポリライン ハッチング 文字入力

②オブジェクトの配置

コピー 移動 回転 パターン 鏡像(ミラー)

③オブジェクトの修正

トリム 延長 オフセット フィレット 面取り 尺度 分割 溶接

④その他の作業、設定

エンティティ 計測 ブロック 画層 線の太さ 線種 寸法線

延 長

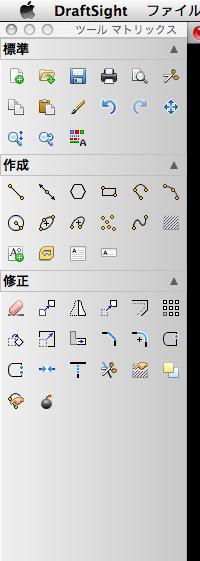

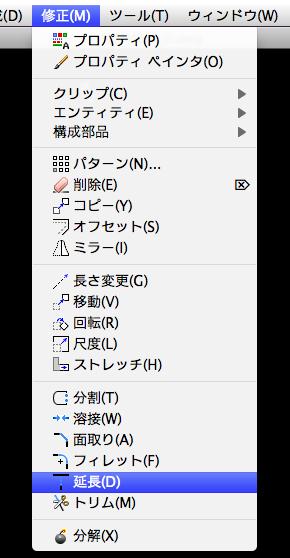

メニューバーの修正から"延長"またはツールマトリックスの"延長"を選択します。指定した基準線まで延長することができます。(操作途中でShiftキーを押すことにより"トリム"に変えることができます。)

item1  item2

基準線を指定して余分な線を切り取ります。例えば下図の様なオブジェクトがあり、縦の4本の線を赤い線(基準線)まで延長したいとします。

item8

"延長"を選択するとオブジェクトの選択画面になりますので、延長するための基準線を選択します。エンターで確定します。

item9

次に延長させたいオブジェクトを指定します。例えば下図の様に一番左線を選択するとします。

item10

延長が完了しました。

item11

まだ延長が有効になっていますので、これで終わる場合はESCで解除します。
