オフセット



リボン

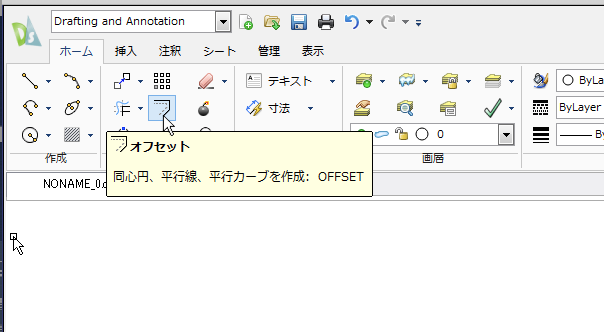

リボンの"ホーム"タブ→"修正"パレットから"オフセット"をクリックします。

ScreenSnapz090



メニューバー/ツールバー

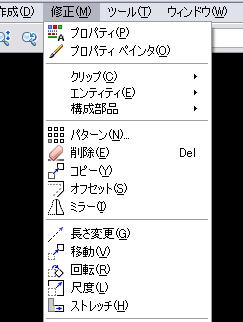

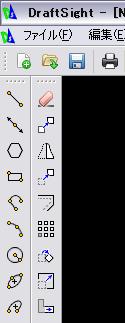

メニューバーの修正から"オフセット"またはツールバーの"オフセット"を選択します。既存のオブジェクトを利用して平行に任意距離の複写を行うことができます。

item3  item5

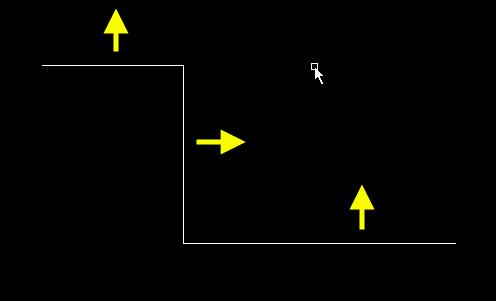

例えば下図の様な線があって、それぞれ矢印の方向へ5(mm)同じ線を描きたいとします。

item6

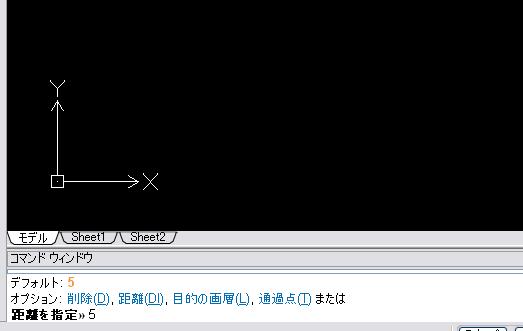

"オフセット"を選択すると"距離を指定"となりますので、距離を"5"と入力してエンターを押します。

item7

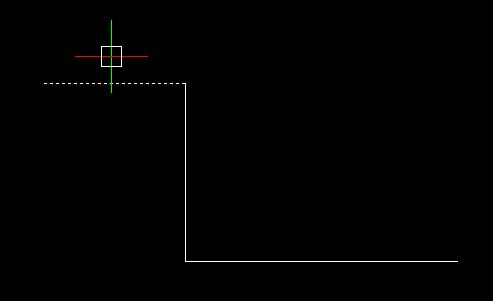

次に"ソースエンティティを指定"となりますので、まずは①の線をクリックします。

item8

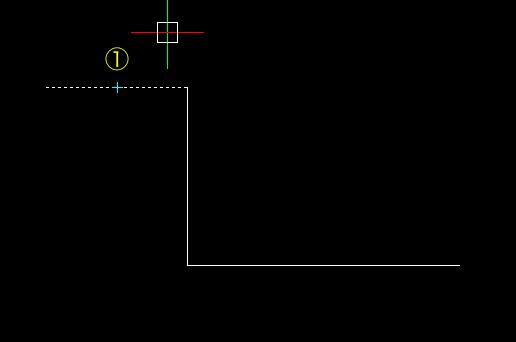

次に"目的側の点を指定"となりますので選択した線より矢印側でクリックします。

item9

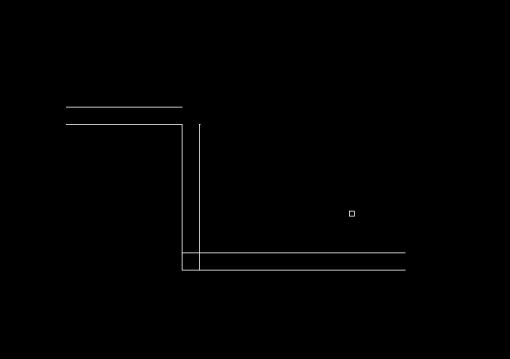

"5"の幅で線が複写されました。オフセットがまだ有効になっていますので、残りの2つの線もオフセットしてみます。終了するにはESCを押します。

item10

オフセットされた線は離れていたり、交差したりしています。これを簡単に直すにはフィレットを使います。フィレットの項目で説明します。
