DraftSight 使い方 > (5)DraftSight 実践作図

(5-3)実際の作図



前回、作成した図面枠の中に簡単な図面を作成してみましょう。横20m 縦10m の三角形を書いてみます。図形はあとで移動できますので、すきな場所で大丈夫です。まず底辺を書きます。

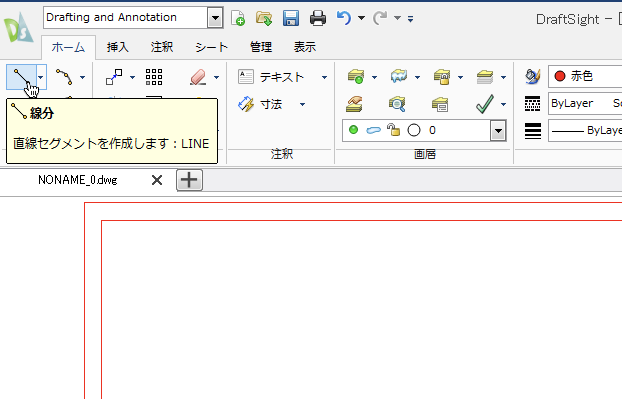

リボンの"線分"をクリックします。

ScreenSnapz101

画像1点目を指定となりますので図面枠内の左下の方でクリックします。

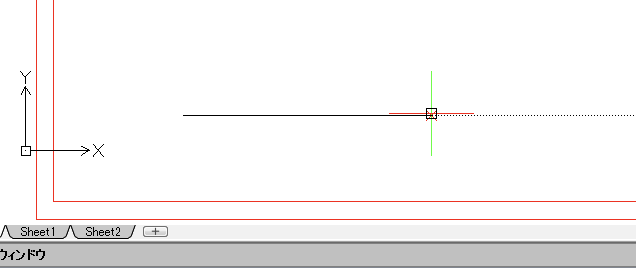

次の点を指定となります。左にカーソルを移動させ、なるべく1点目と水平にする。

ScreenSnapz102

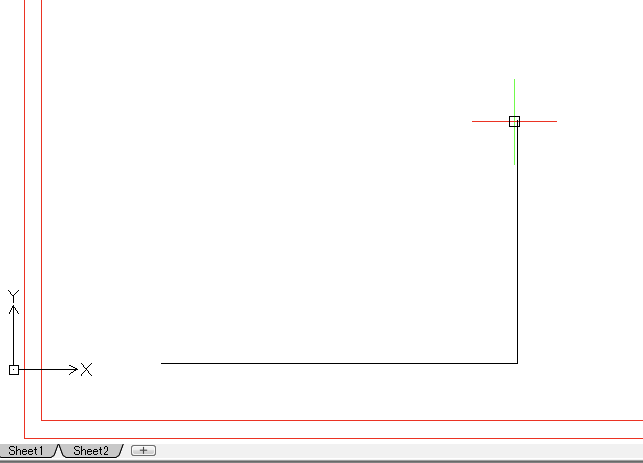

この状態で"20000"と入力してEnter。まだ線分モードになっているので、次に真上にカーソルを持って行き"10000"を入力してEnter。

ScreenSnapz103

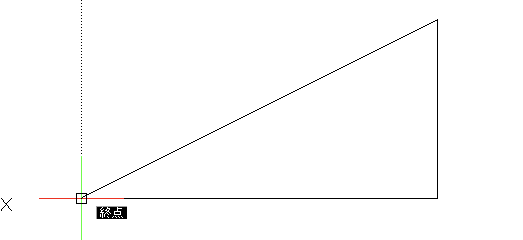

次に1番最初の点にカーソルを近づけると、黄色の四角形が出るので(スナップされる)そこでクリックします。線分コマンドを終わらせるためにEscをおす。

ScreenSnapz104

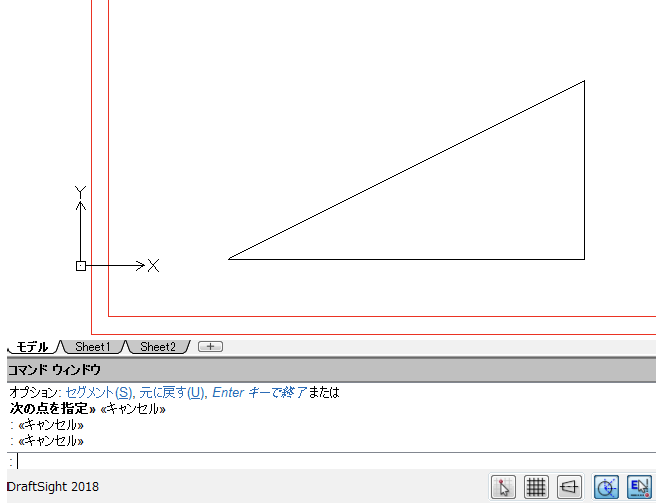

これで底辺20m 高さ10mの三角形のできあがりです。

ScreenSnapz105

ちなみに斜線を描こうとした場合

①任意の1点目をクリックします。次に2点目ですが例えば斜距離の"3000"を入力、続けて"<"を入力、最後に角度"45"を入力で斜線が描けます。コマンドには"3000<45""となります。

②同じ長さの斜線を描く場合、任意の1点目をクリックします。次に2点目ですがX,Y方向を入力します。この場合は"@","2121" "," "2121"となります。@は相対座標であることを宣言するようなものです。@がなければ絶対座標で計算されます。

この図面をA3用紙に100%で印刷すると100分の1の縮尺となります。印刷はあとで詳しく説明します。この図面を上書き保存して終了します。(前回"A3枠.dwg"と名前を付けて保存した場合)
