エンティティの指定(オブジェクト選択)



移動とかコピーなどのコマンドを指定した場合にエンティティの指定となります。(オブジェクトの選択)



プロパティの設定により選択方式を変更できます。プロパティが表示されていない場合はツール→プロパティから表示させます。

item1

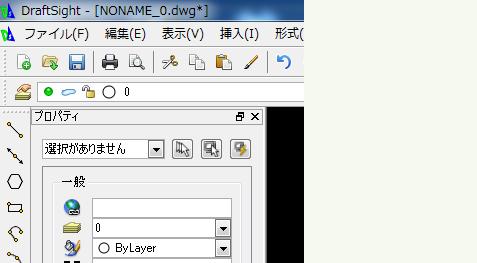

現在の選択セットに追加

クリックする毎にエンティティ(オブジェクト)が追加されます。

item2

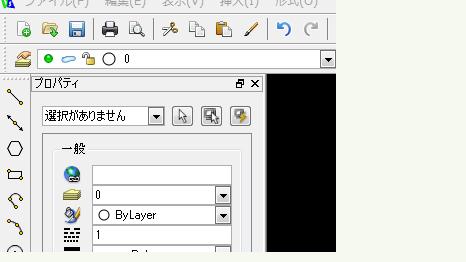

現在の選択セットを置き換え

クリックする毎に指定のエンティティが置き換わります。常に一つしか選択されません。

item8



実際の選択

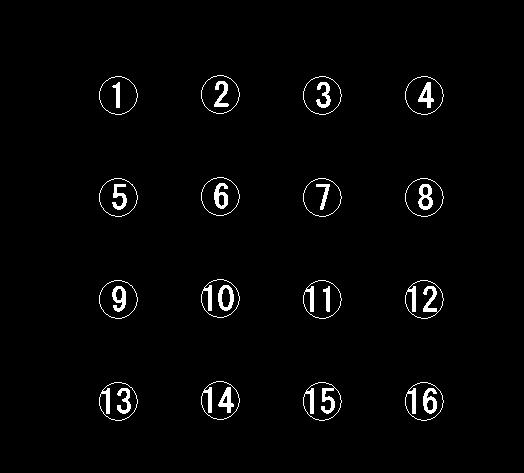

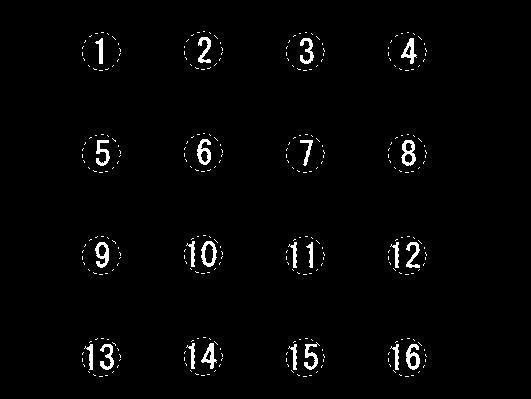

下図の場合は1〜16までのオブジェクトがあるとして選択方法を説明します。

item5

移動のコマンドを実行した場合"エンティティの指定"となりますので複数を選択する場合は囲む感じで行います。

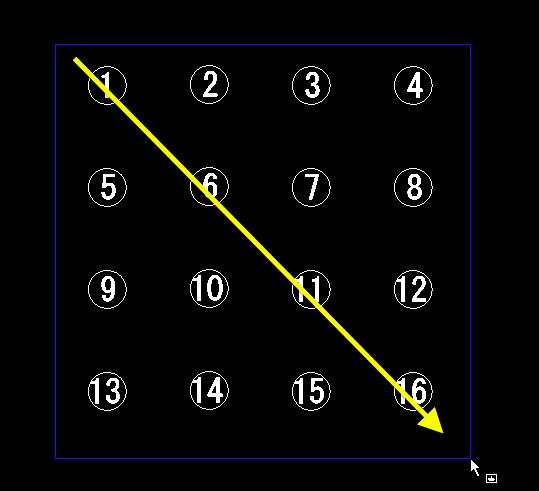

"エンティティを指定"になりますので①をクリックして②の方向へカーソルを移動させます。

item6

青い線に囲まれた部分がすべて選択されます。①から⑯まですべて選択されました。

item9

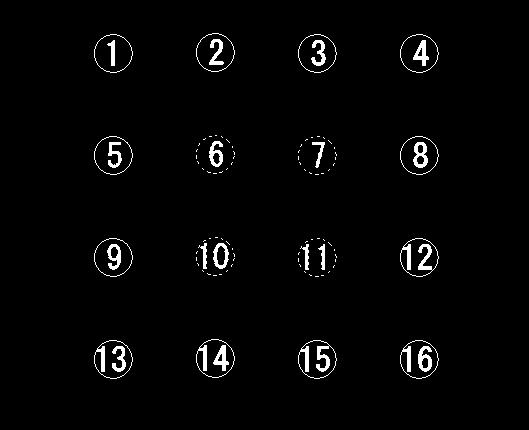

線やオブジェクトなどの単体をクリックしても選択されます。

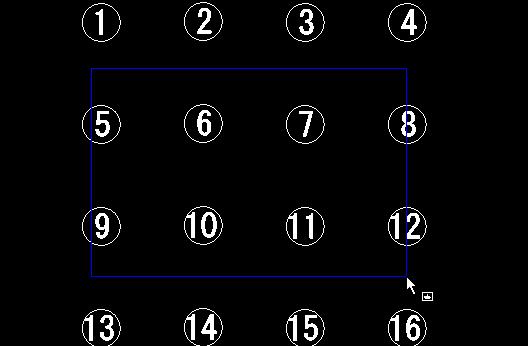

下図のような囲まれていない⑤⑧⑨⑫は選択されません。

item10

item11

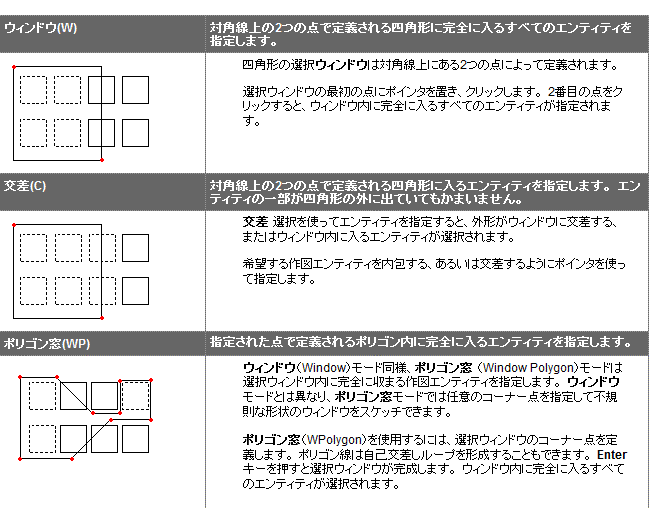

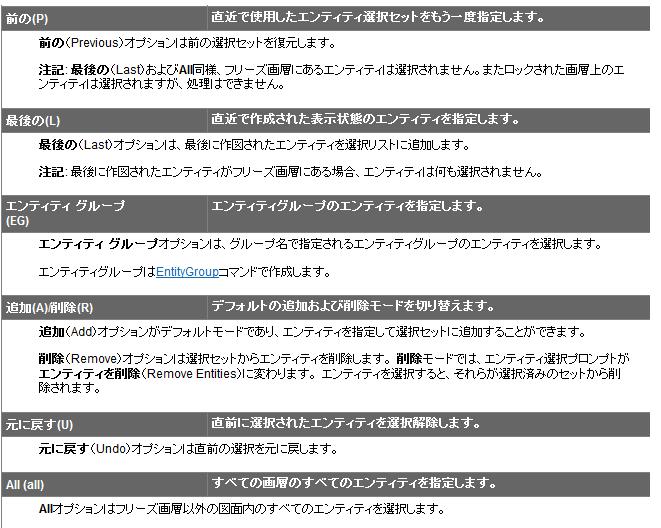

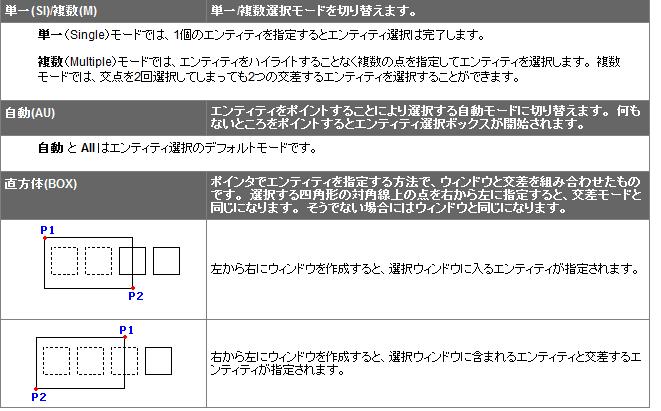

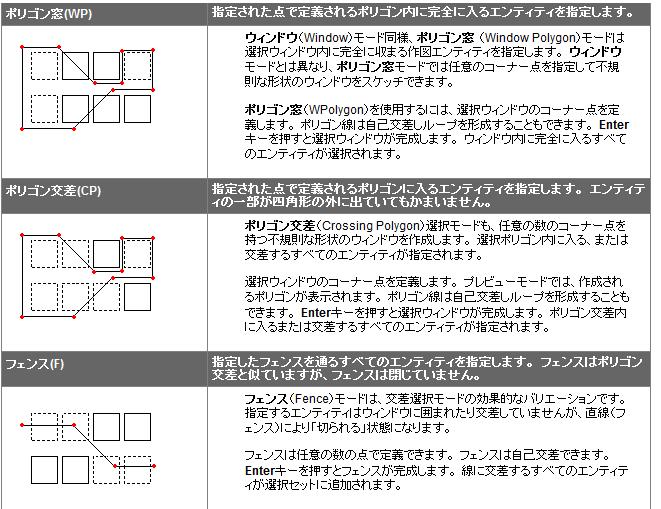

選択方法の種類

item12
item13
item14
item15
