リボン

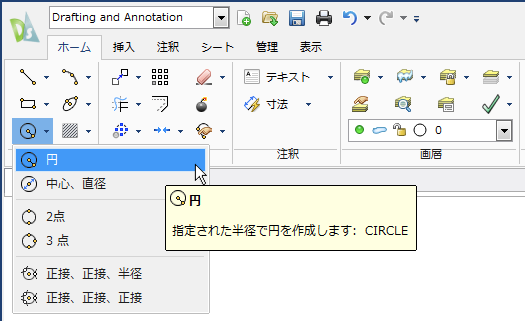

リボンの"ホーム"タブ→"作成"パレットから"円"をクリックします。

※この"円"は半径を指定して円を作成します。

ScreenSnapz080



メニューバー/ツールバー

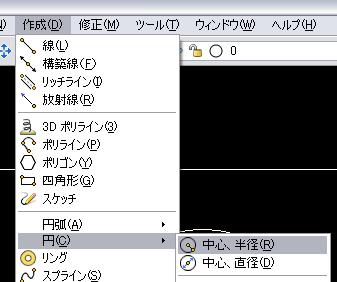

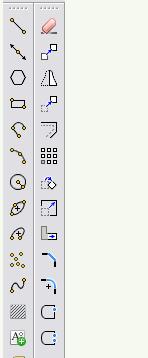

メニューバーから"円"またはツールバーから"円"を選択します。

menubar toolbar

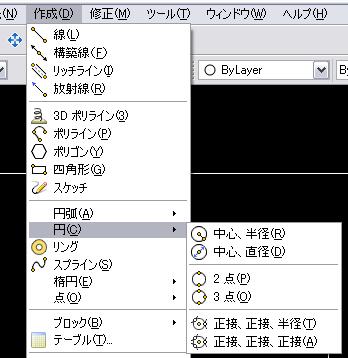

円を作成するのは色々な方法があります。"円"の▼からメニューを表示させます。その中で一番使用すると思われる"中心、半径"を説明します。

item3



"中心、半径"(中心点をクリックし半径で円の大きさを設定する場合)

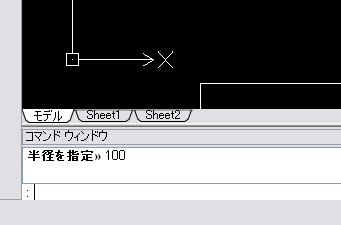

1点目の指示は作図領域の任意の点をクリックします。そのまま任意の点をクリックすることで円が描けます。円の大きさが決まっている場合は1点目をクリック後に半径を直接入力します。例えば"100"と入力すると半径100の円が作成されます。

item5

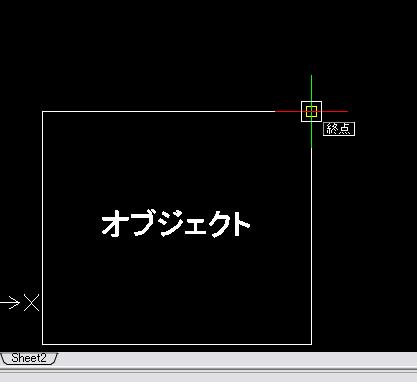

また1点目を他のオブジェクトにスナップさせたい場合、オブジェクトに近づけたらデフォルトで自動的に黄色の四角がでてスナップされます。そのままクリックすると交点、端点、中心点などオブジェクトの位置に応じてスナップできます。

item6

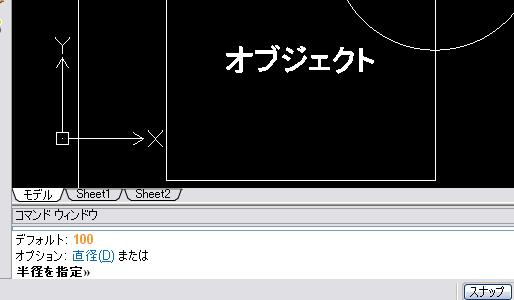

"半径を指定"担っています。このまま数値を入力します。

item7




円 弧



リボン

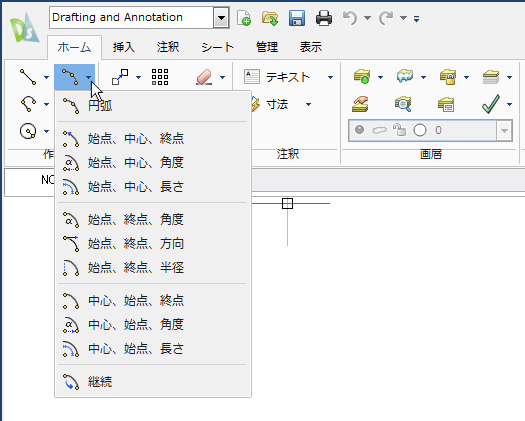

リボンの"ホーム"タブ→"作成"パレットから"円弧"をクリックします。

ScreenSnapz082



メニューバー/ツールバー

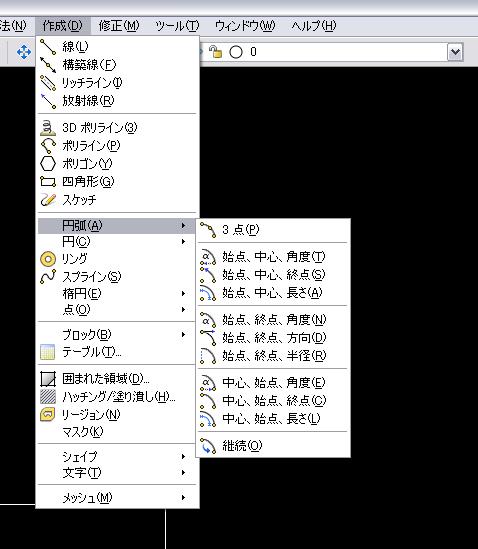

作成から"円弧"を選択します。(横の▼メニューを表示させて色々な作図方法が選択できます。)

item8



"3点"(任意の点を3点指定して作成します。)

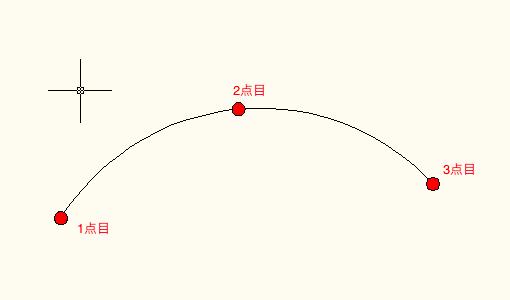

例えば下図の様な任意の円弧を作成したい場合は①、②、③とクリックすることで円弧が作図されます。

item12

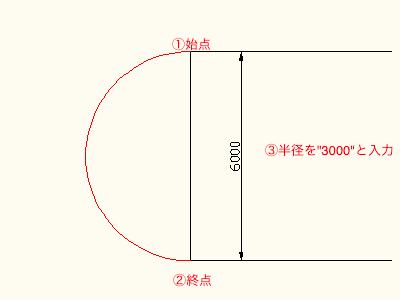

次に下図の様な円弧を作成する場合は"始点、終点、半径"で作成すると簡単かもしれません。

item18

自分の好みで作成するのがいいでしょう。
