鏡 像(ミラー)



リボン

リボンの"ホーム"タブ→"修正"パレットから"鏡像"をクリックします。

ScreenSnapz087

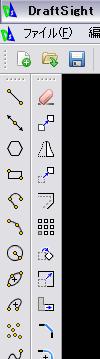

メニューバー/ツールバー

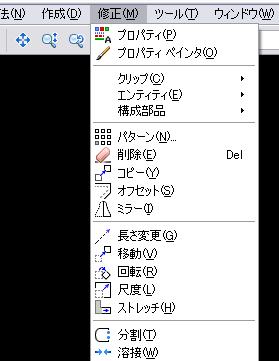

メニューバーの修正から"鏡像(ミラー)"またはツールバーの"鏡像(ミラー)"を選択します。左右対称、上下対称の図形を作成するときに使用します。

item3 item5

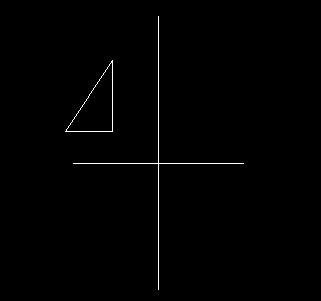

下図の様な三角形のオブジェクトを左右対称に作成します。

item6

"鏡像"を選択するとオブジェクトの選択画面になりますので、三角形を選択します。

item7

選択後エンターで確定後、"対称軸の1点目を指定"となりますので下図の交点をクリックします。

item11

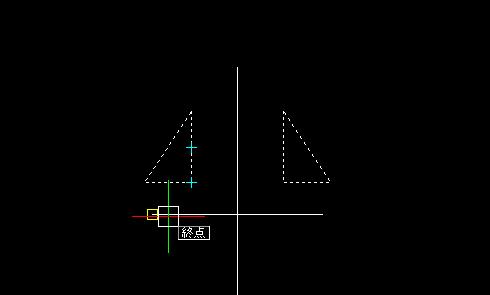

次に"対称軸の2点目を指定"となりますので下図の端点を指定します。

item12

そうすると下図の様に"ソースエンティティを削除しますか?"となりますので"いいえ"の"n"を入力してエンター。これは元のオブジェクトを削除しますか?ということです。はいを選ぶと下図のようになります。

item13item14

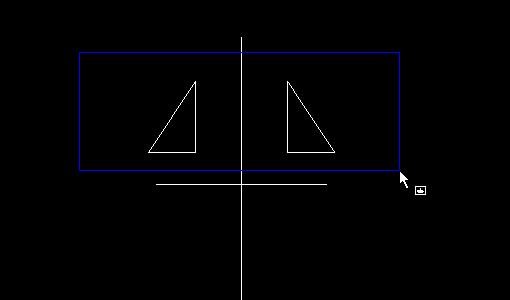

では次にこの2つの三角形を上下対称にして4個の三角形にしてみます。鏡像を選択して二つの三角形を囲むように選択してエンター。

item15

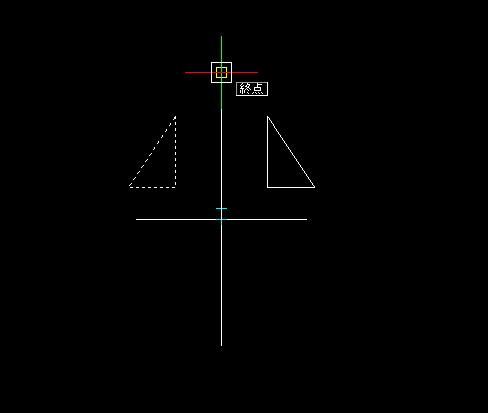

1点目の対称軸の指定は左側端点にします。

item9

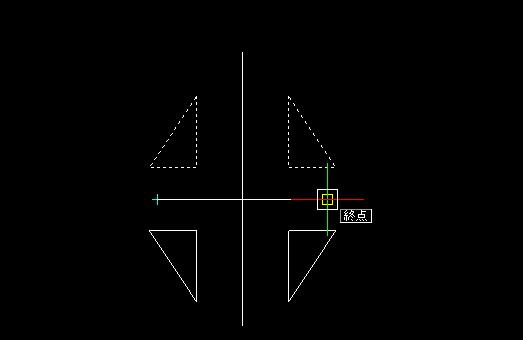

次に2点目の対称軸の指定は右側端点にします。

item8

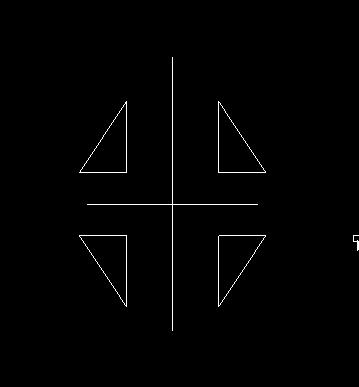

そうすると下図の様に"ソースエンティティを削除しますか?"となりますので"いいえ"の"n"を入力してエンター。

item10
