DraftSight 使い方 > (2)インタフェース インタフェースについて

リボンスタイルとクラシックスタイル

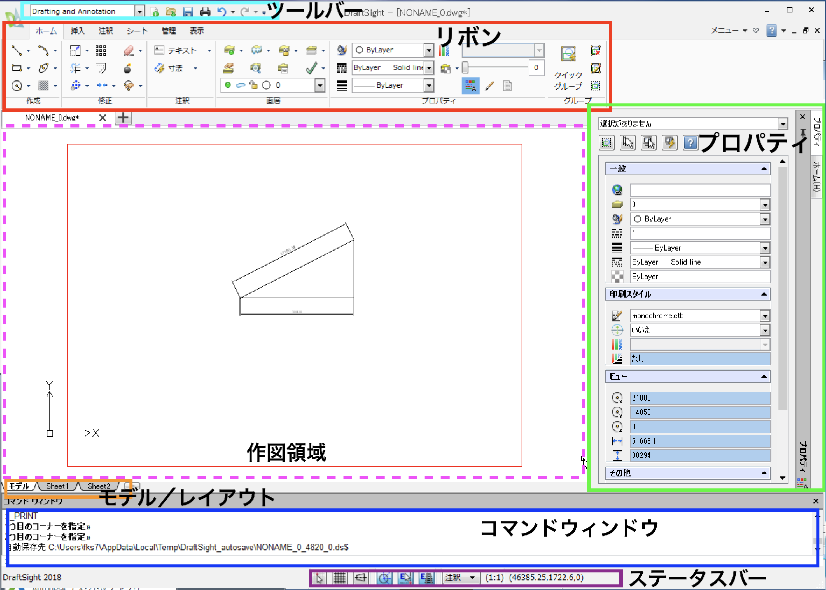

Draftsight 2018 のインタフェース(リボンスタイル)

ScreenSnapz1




ツールバー(クイックアクセスツールバー)

ScreenSnapz151

①リボン表示とクラシック表示の切り替え

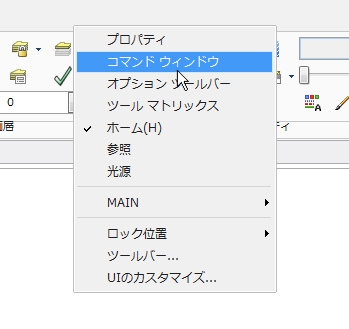

※クラシックに切り替えた場合、再度リボンスタイルに変更したときオプションとコマンドウィンドウが表示されなくなる場合があります。ツールバー付近を右クリックして表示されるメニューから""プロパティ"と"コマンドウィンドウ"にチェックをつけることで再度表示されるようになります。

ScreenSnapz154

②新規図面作成

③開く

④保存

⑤印刷

⑥元に戻す

⑦やり直す

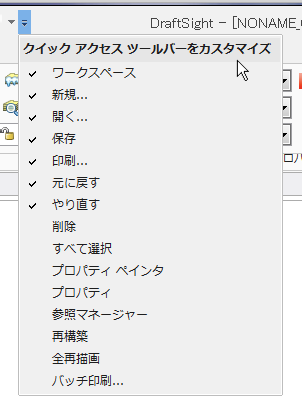

⑧クイックアクセスツールバーのカスタマイズ

ScreenSnapz152

⑨現在開いているファイル名

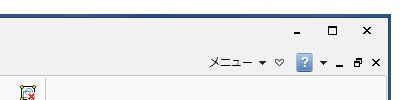

情報センター

ScreenSnapz2

・メニュー(TOOLボックスが選択できますが有料版で使用可能になります。)

・リボンの最大化と最小化ができます。

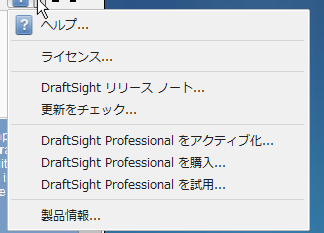

・ヘルプなど各情報にアクセスできます。

ScreenSnapz153





リボン

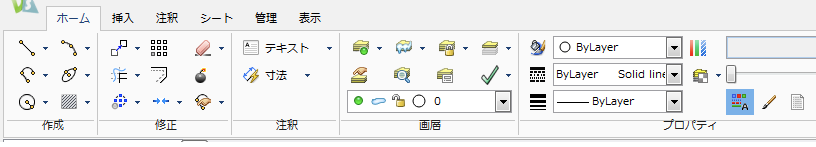

"ホーム"タブ

ScreenSnapz141

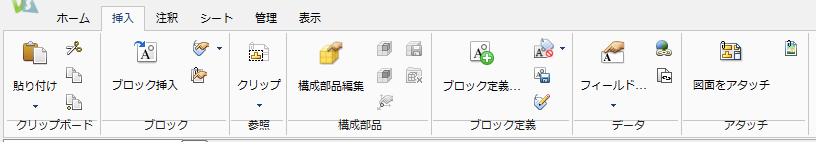

"挿入"タブ

ScreenSnapz142

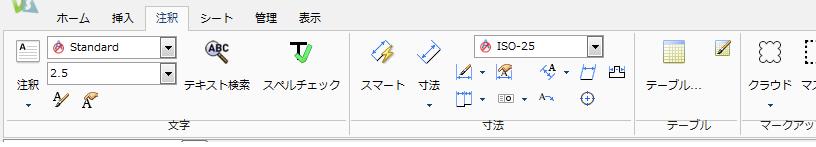

"注釈"タブ

ScreenSnapz143

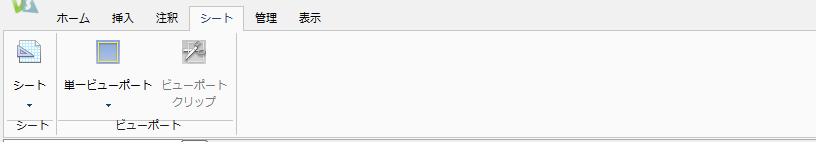

"シート"タブ

ScreenSnapz144

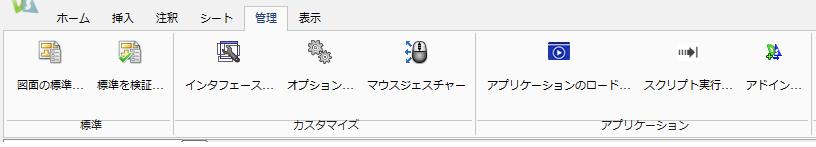

"管理"タブ

ScreenSnapz145

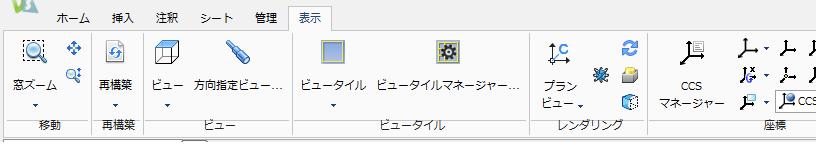

"表示"タブ

ScreenSnapz146

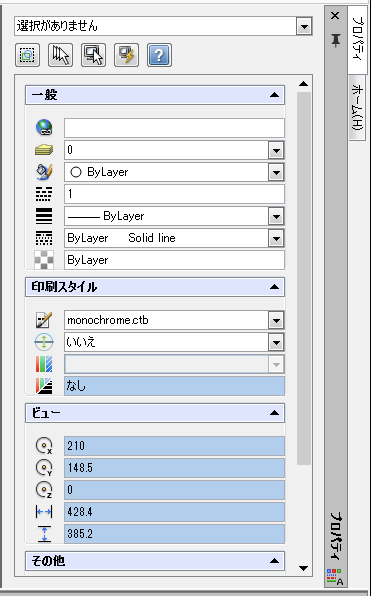

プロパティ

表示されていない場合、ツールバー付近を右クリックして表示されるメニューから""プロパティ"にチェックをつけることで表示されるようになります。

ScreenSnapz149





ステータスバー

ScreenSnapz150

左から"スナップ"、"グリッド"、"直交"、"Eスナップ"、"Eトラック"、"注釈尺度"、"座標値"



▷ステータスバーの詳細

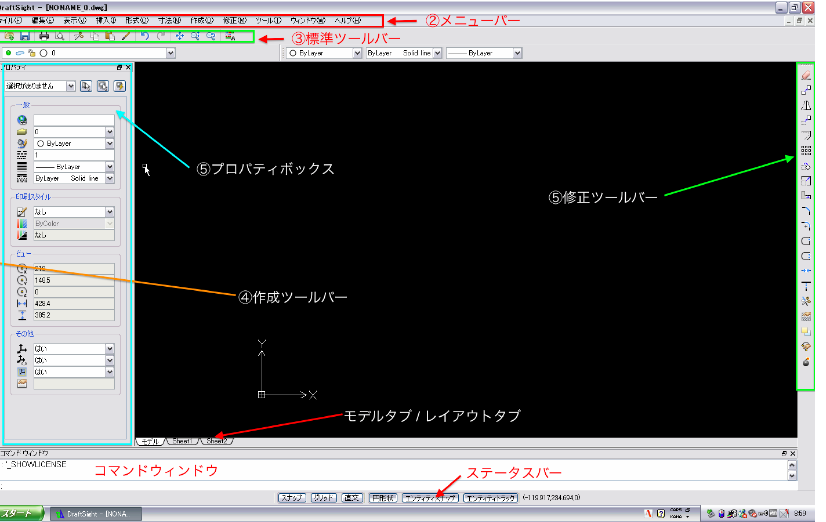

クラシックスタイルのインタフェース

item2



メニューバー

関連するコマンドのメニューはプルダウンメニューにまとめられています。メニューバーの内容は、読み込まれているメニューファイル(標準メニューまたはカスタムメニュー)によって異なります。また、キー シーケンスによりコマンドを起動することもできます(例: Alt + F、 N により ファイル > 新規作成 コマンド)。

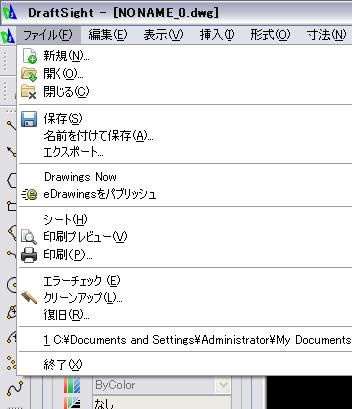

"ファイル"

item4

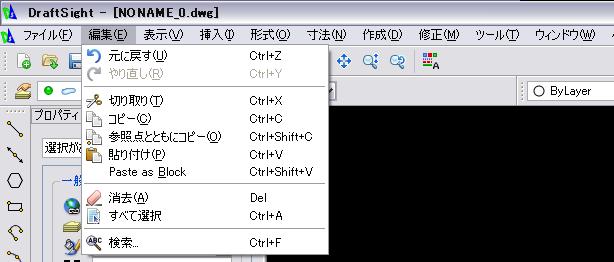

"編集"

item6

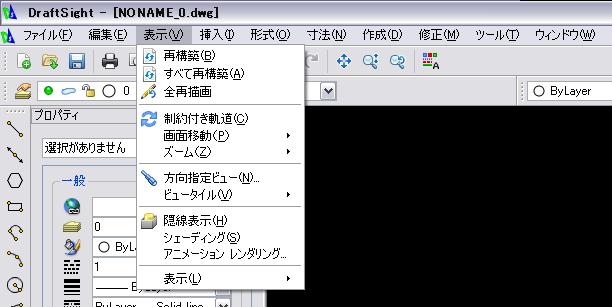

"表示"

item7

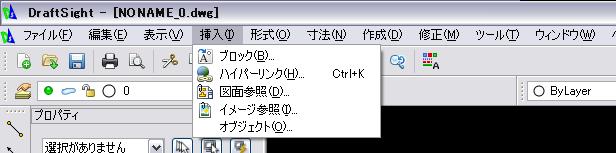

"挿入"

item9

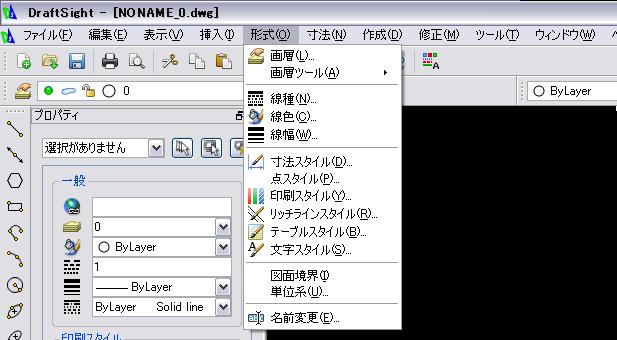

"形式"

item11

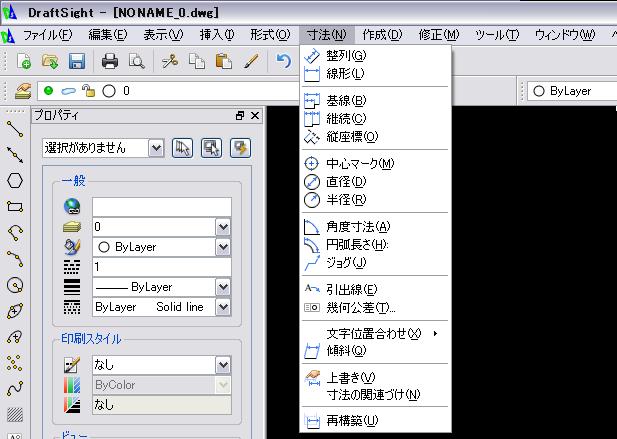

"寸法"

item12

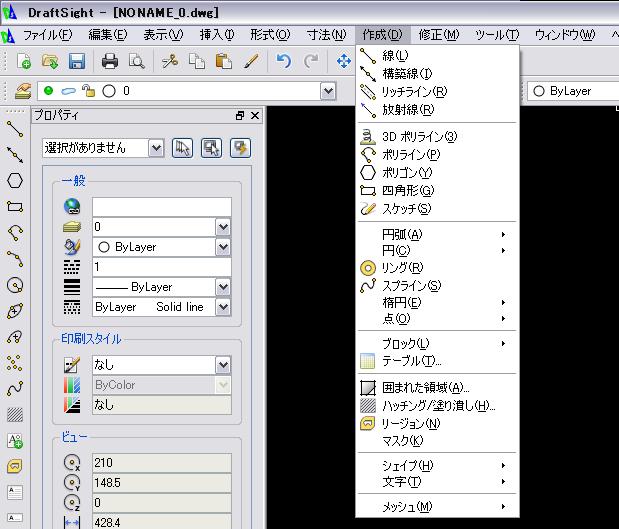

"作成"

item13

"修正"

item14

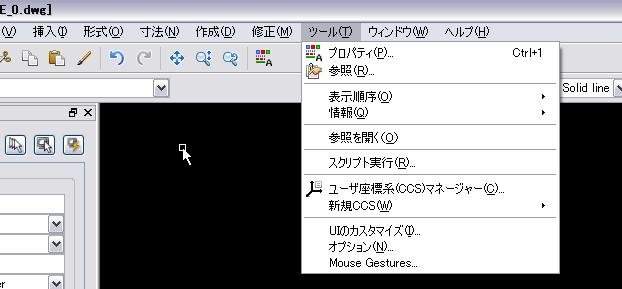

"ツール"

item15

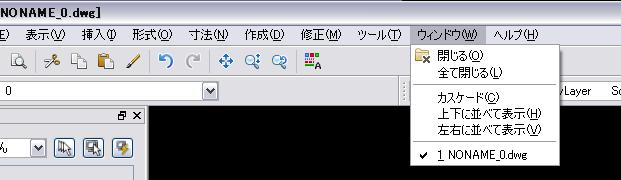

"ウインドウ"

item16

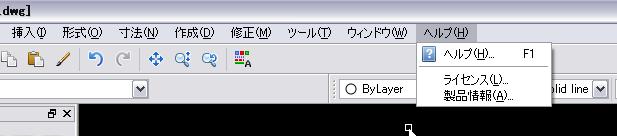

"ヘルプ"

item17





標準ツールバー

ツールバーは、アプリケーション ウィンドウ内の使いやすい位置にドラッグ&ドロップできます。 また、メニューバーの下、あるいはアプリケーションデスクトップの左右の枠にドッキング(格納)することもできます。

ツールバーを表示するには:

  • メニューバーまたはドッキングされたツールバーを右クリックするとショートカット メニューが表示されます。 表示するツールバーの名前を選択します。- または -ツールバー...(Toolbars...)を選択し、ツールバーを指定(Specify Toolbars)ダイアログボックスから表示するツールバーを指定します。

ツールバーを非表示にするには:

  • メニューバーまたはドッキングされたツールバーを右クリックするとショートカット メニューが表示されます。 非表示にするツールバーの名前を選択します。- または -ツールバー...(Toolbars...)を選択し、ツールバーを指定(Specify Toolbars)ダイアログボックスから非表示にするツールバーの選択を解除します。

item10

①ファイルの新規作成

②図面を開く

③データの保存

④印刷

⑤印刷プレビュー

⑥切り取り

⑦コピー

⑧貼り付け

⑨プロパティペインタ

⑩元に戻す

⑪やり直す

⑫画面移動

⑬ズーム

⑭前画面

⑮プロパティ表示/非表示



④作成ツールバー

item18 ①線分

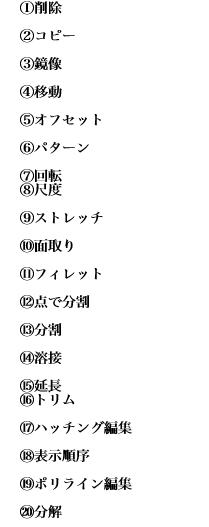

⑤修正ツールバー

item19 ①削除
