画層(レイヤー)



画層(レイヤー)とは

透明なシートが何枚にも重なっていて、それぞれに名前をつけて管理する為の機能です。画層毎に分類して作図します。

item5

例えば家の間取り図を書いて、簡単な画層を設定するとしたら画層3に図面の枠と表題欄、次に画層2に壁の線、画層1に寸法線と文字という風です。

このように設定することで作業が一段と便利になってきます。寸法線と文字だけ色を赤くしたり、非表示にしたりすることが簡単にできるようになります。

画層(レイヤー)の分類は印刷のことを考えた上で、ユーザーの好みでいいと思います。



画層(レイヤー)の作成



リボン

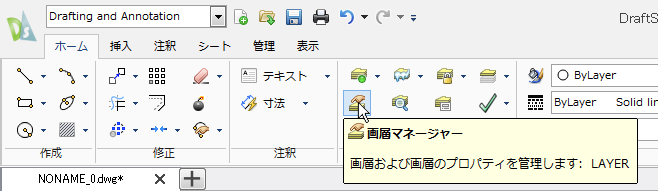

リボンの"ホーム"タブ→"画層"パレットから"画層マネージャー"をクリックします。

ScreenSnapz095



メニューバー/ツールバー

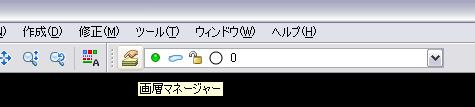

メニューバーの画層マネージャーをクリックしてダイアログを開きます。

item3

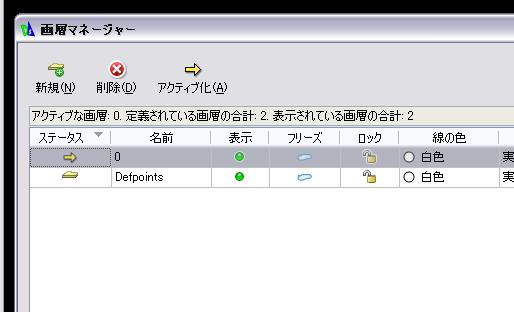

下図の赤い四角の"新規作成"をクリックすることで画層1が作成されます。

item6

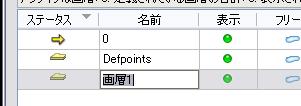

画層1が作成されましたので、わかりやすい名前を入力してエンターで確定します。ここではこのまま画層1としてエンターを押します。

item7

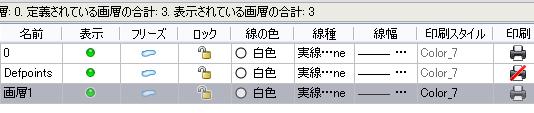

画層プロパティ管理の項目

item8

"名前"   画層の名前が表示されています。変更ができます。

"表示"   表示・非表示の設定ができます。印刷できません。

"フリーズ" 非表示になります。上の機能と違うのは、上の場合は単に画面に写らなくするだけですが、フリーズの場合オブジェクトの内容までフリーズさせることにより、プログラム動作に負担をかけなくします。一時的に削除されたと同じことになります。

"ロック"  画層の編集ができなくなります。表示・印刷はできます。

"線の色"    線の色を変更できます。

"線種"   線の種類を変更できます。

"線幅" 線の太さを変更できます。

"印刷スタイル" 印刷スタイルを設定できます。

"印刷"   印刷する・しないの設定を行うことができます。
