(5-4)移動、拡大、縮小



作成した図(オブジェクト)を枠内で移動してみましょう。

前回保存した三角形の図を開きます。DraftSightを起動させ、メニューバーのファイルから"開く"でA3枠.DWGをクリックします。三角形の図面が開いたと思います。

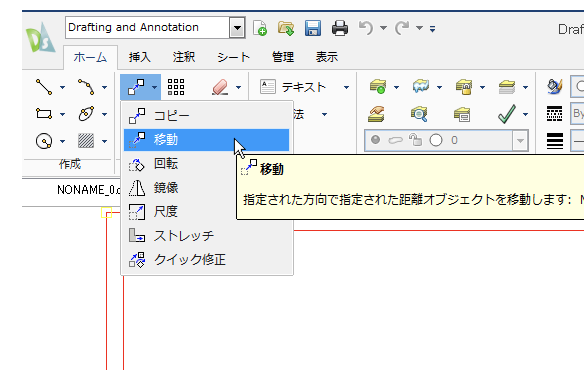

三角形を画面の中央付近に移動させます。リボン コピー横▷マークをクリックし"移動"を選択します。

ScreenSnapz106

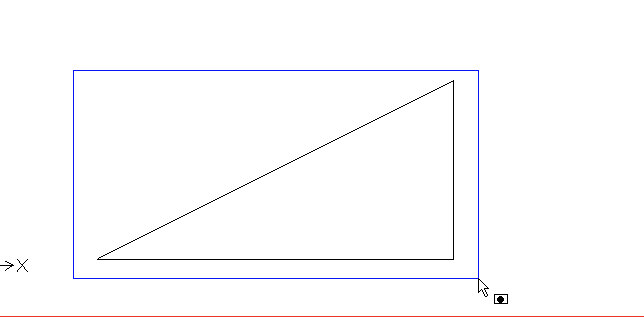

まずは三角形の左上付近でクリック。そのまま三角形が入るように右下までカーソルを持って行きます。このとき青い四角が表示されるはずです。この四角枠の中にすっぽり三角形が入るようにします。

ScreenSnapz108

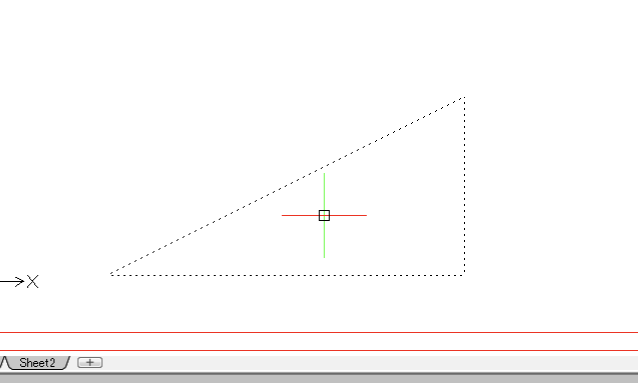

そうすると三角形は波線で表示されると思います。この状態で確定するためにエンターを押します。これで移動したいオブジェクトが選択されました。

ScreenSnapz107

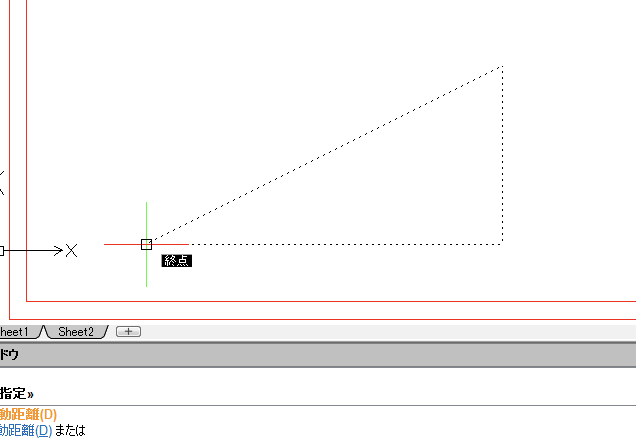

次に移動する際の基点を指定します。今回は位置関係はそれほど重要ではないので適当な場所を指定します。オブジェクトスナップが有効になっていますので左側の角にスナップします。黄色の四角形が出ると思います。(※背景を白くしているため見えにくくなっています。)その場所でクリック。その場所が基点となります。

ScreenSnapz109

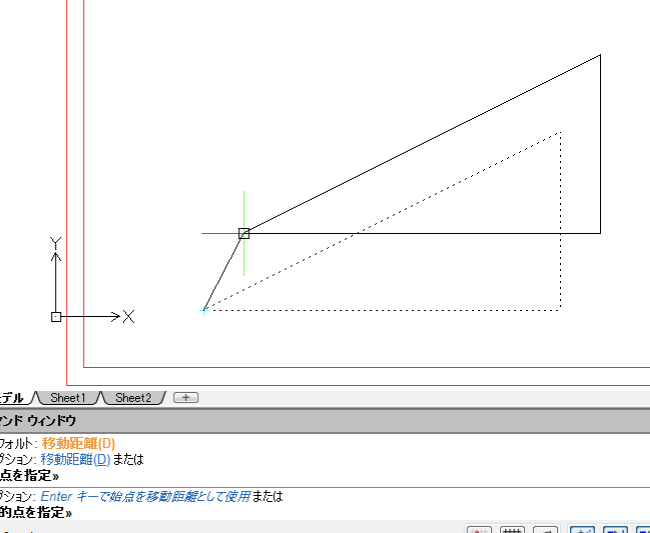

そのままカーソルを動かすと三角形が一緒に動きます。すきなところでクリックしますと三角形の移動が完了します。コピー(複写)の場合もほとんど同じやり方で出来ます。

ScreenSnapz110

ではこの三角形を25%の大きさにしてみましょう。リボン コピー横▷マークをクリックし"尺度"をクリックします。

ScreenSnapz112

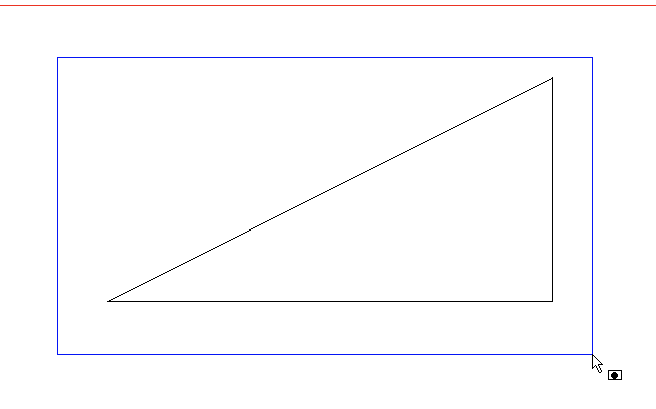

カーソルが四角になってオブジェクト選択状態になりますので三角形を囲むようにしてクリックします。

ScreenSnapz113

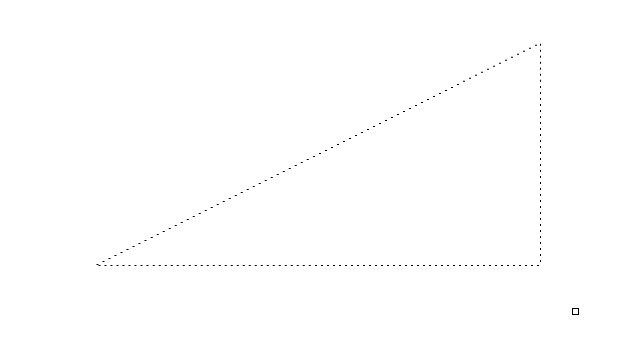

そうすると三角形は波線で表示されると思います。この状態で確定するためにエンターを押します。これで縮小(拡大)したいオブジェクトが選択されました。

ScreenSnapz114

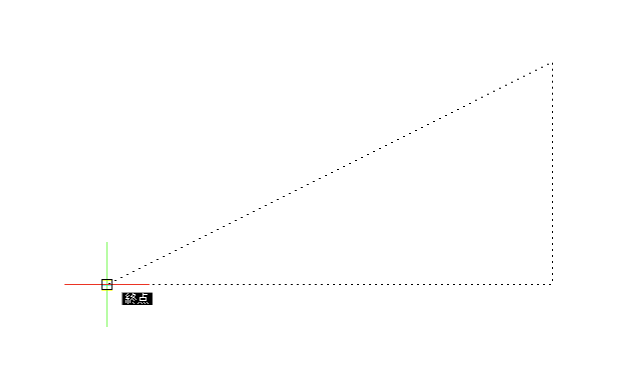

次に基点を指定します。オブジェクトスナップが有効になっていますので左側の角にスナップします。"終点"のアイコンが出ると思います。その場所でクリック。その場所が基点となります。

ScreenSnapz115

そうすると"尺度係数を指定"となります。ここで0.5と入力してエンター。

ScreenSnapz118

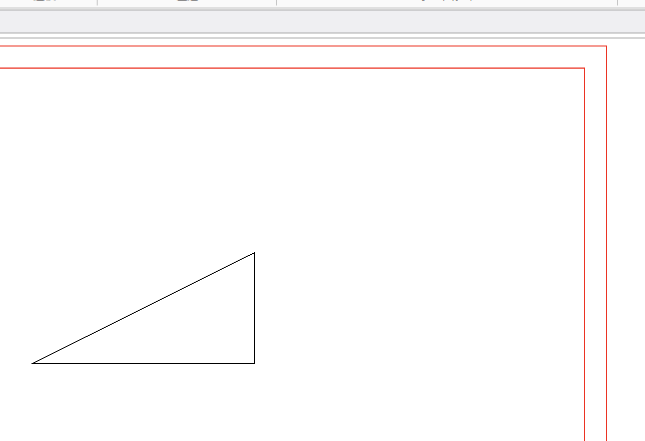

三角形が小さくなりました。縦、横が半分になったので面積は25%となりました。

ScreenSnapz119
