ストレッチ

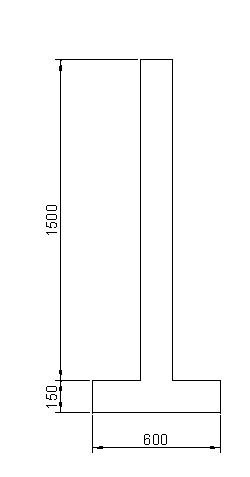

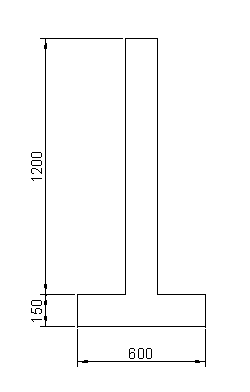

例えば下図(左)を下図(右)に変更する場合に簡単に修正できます。

ScreenSnapz321  ScreenSnapz329





リボン

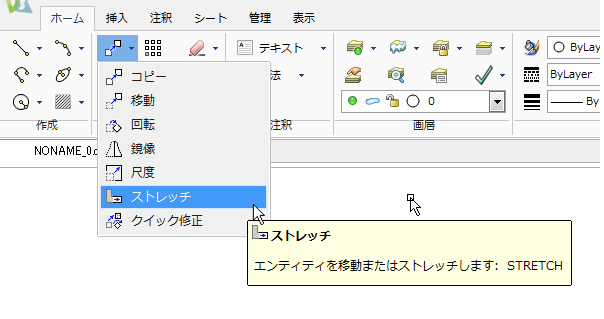

リボンの"ホーム"タブ→"修正"パレットから"ストレッチ"選択クリックします。

ScreenSnapz322



メニューバー/ツールバー

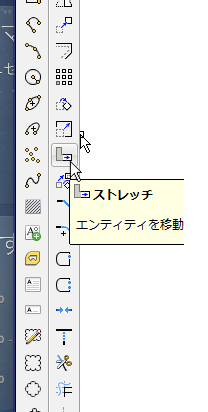

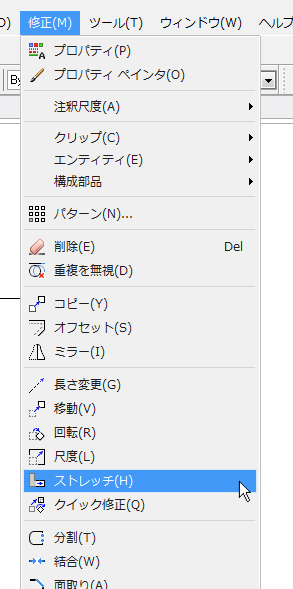

メニューバーの修正から"ストレッチ"を選択します。

ScreenSnapz331  ScreenSnapz330

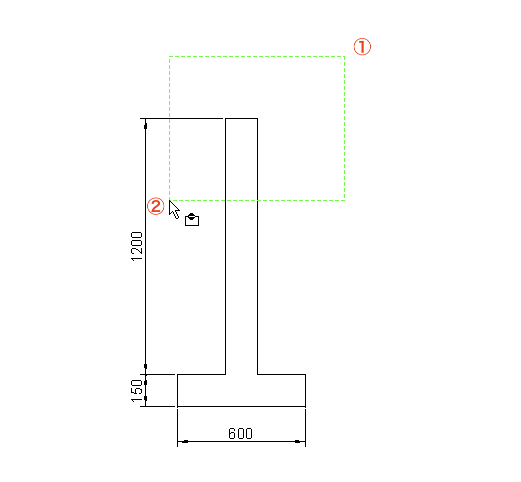

"ストレッチするエンティティをCWindowまたはCPolygonで指定してください..."なりますので、右上①をクリックしてから左下②をクリックします。(交差選択)

ScreenSnapz324

エンティティが2個検出されますのでエンターキーを押し確定します。

ScreenSnapz332

次に"始点を指定"となります。

ScreenSnapz333

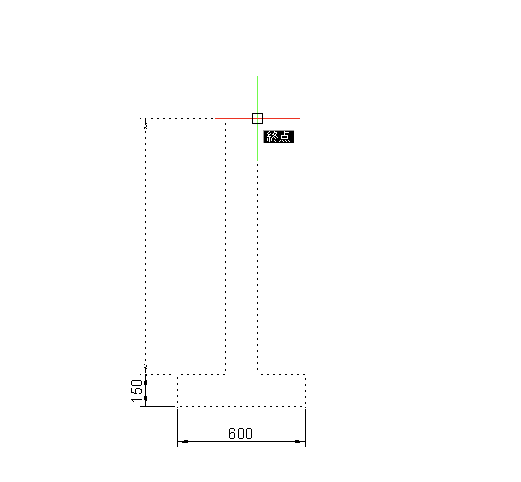

下図の箇所にスナップしてクリックします。

ScreenSnapz326

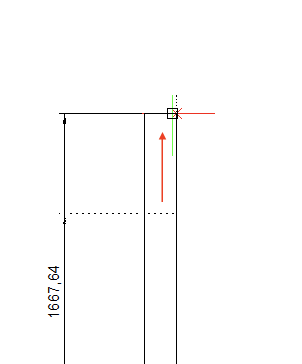

長さを1200から1500に変更したいので上方向にカーソルを移動し"300"と入力します。(半角英数)

ScreenSnapz327 ScreenSnapz328

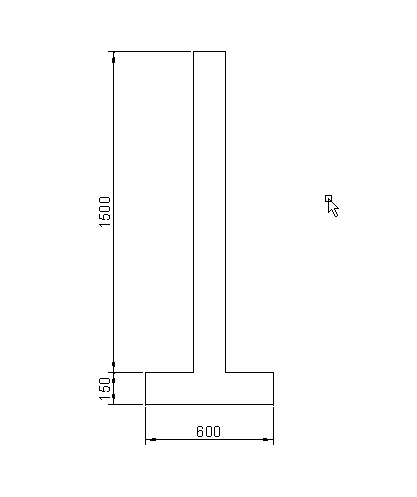

これでストレッチが完了し、修正されました。

ScreenSnapz1
