ポリライン



リボン

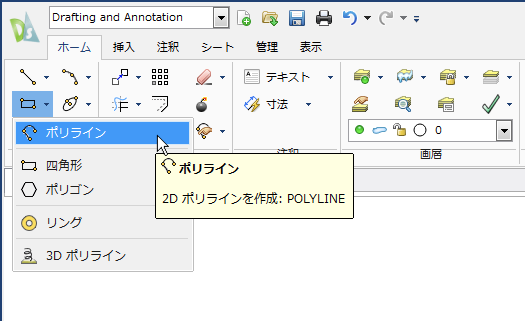

リボンの"ホーム"タブ→"作成"パレットから"ポリライン"をクリックします。

ScreenSnapz081



メニューバー/ツールバー

メニューバーの"ポリライン"またはツールバーの"ポリライン"を選択します。ポリラインは続けて描くと1個のオブジェクトになります。例えば"線"4本で四角形ができますが、あくまで線が4つと認識されます。ポリラインで作成した場合は1個の四角形と認識されます。

menubar2  toolbar

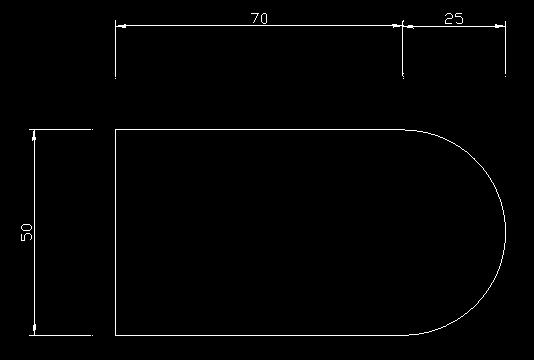

ポリラインの操作方法は"線分"と同じです。例えば下図のような図形を作成する場合の説明をします。

item3

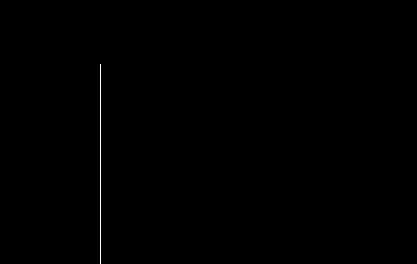

①ポリラインを選択して任意の1点目をクリックします。

item5

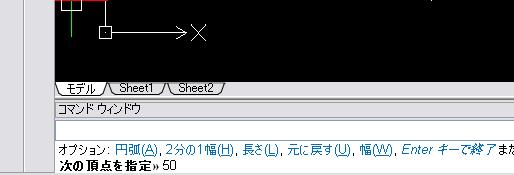

②そのままカーソルを垂直に下に移動して(直行モードがONになっていることを確認)距離を"50"と入力します。

item6

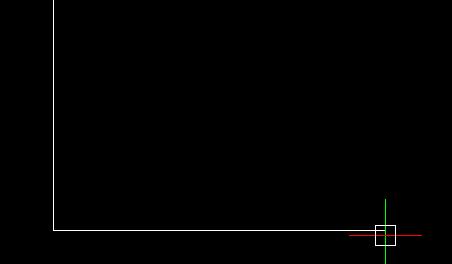

③今度は右方向水平にカーソルを移動させて"70"を入力します。

item7

④次に円弧の作成ですが、Aを入力することで円弧の選択になります。

item8

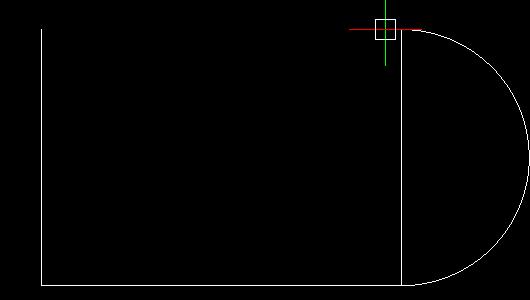

次に円弧の終点を指定するわけですが下図のAの場所に一度カーソルを持って行きスナップさせます。そのまま左にカーソルを移動します。

item9

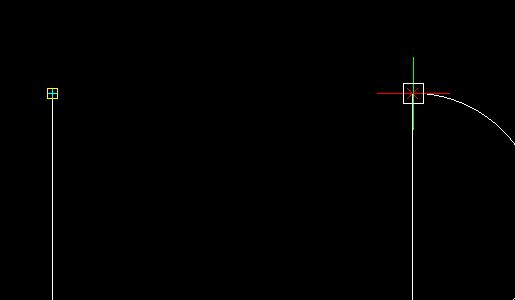

そうすることで下図のように点を認識させることが出来ます。赤の×が出たらクリックします。

item10

円弧を終了させて線分にするために"L"を入力します。さらにこのまま"C"で閉じるを選択して終了します。

item11

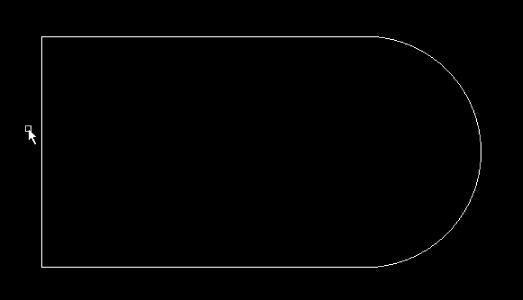

図形が完成されました。
