(4-5)モデルとシート



DraftSightでは最初に起動したときにはモデルになっています。下図のタブによってレイアウト(※シート)に切り替えることができます。

ScreenSnapz083



モデル

一般的に作図や編集を行います。初期設定でこちらが表示されます。



シート

シート モード内のエンティティはモデルを様々なビューで表示し、ユーザーは図面に注釈をつけることができます。シート モードでは次の事を実行できます。

  • 図面にタイトル ブロックを追加
  • 異なる領域やビューを表示、印刷
  • モデルの詳細図を作成
  • 部品リスト、凡例、注釈、指示の追加

シートの作成と管理

新しいシートの作成、既存のシートの名前の変更、コピー、保存、削除を行うことができます。図面を完成するために、次の2つの作業スペースが用意されています: モデル(Model)とシート(Shet)

シートは、図面の印刷やプロットを設定するページです。

1 つのタブに最大255シートの図面が作成できます。 シート タブの名前は一意である必要があります。

Sheetコマンドを使用する際は、シート タブを管理するオプションを使用することができます。 これらのオプションの一部は、シート タブを右クリックしても使用できます。

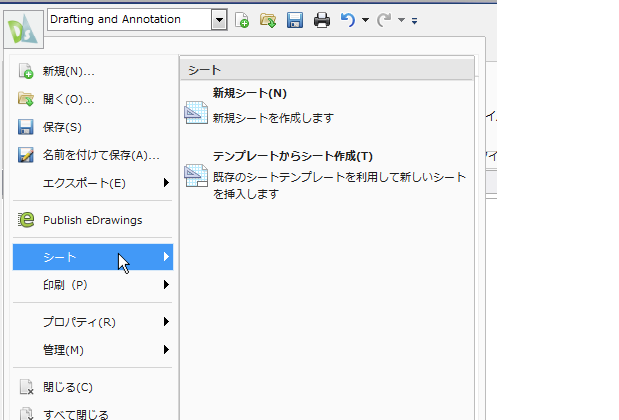

新規シートを作成するには:

アプリケーションメニュー > シート > 新規シートをクリックします(またはSheetと入力してNewオプションを指定します)。 シートの名前を入力します。

ScreenSnapz084



別のファイルのシートをもとに、新しいシートを作成するには:

アプリケーションメニュー > シート >テンプレートからシートを作成をクリックします(または Sheet と入力してTemplate オプションを指定します)。

Select template from fileダイアログ ボックスで *.dwt、*.dwg または*.dxf ファイルを選択し、開く(Open)をクリックします。

シート リスト(Sheet List)ダイアログ ボックスで、シート名を選択して、OK をクリックします。

指定されたファイルのシートとすべてのエンティティが図面に挿入されます。



シートをコピーするには:

コマンドプロンプトで Sheet と入力します。 Copyオプションを指定します。 コピーするシートの名前を入力します。 シートの名前を入力します。



シートの名前を変更するには:

Sheetと入力します。 Renameオプションを指定します。 名前を変更するシートの名前を入力します。 シートの名前を入力します。



シートを図面テンプレート ファイルとして保存するには:

Sheetと入力します。 Saveasオプションを指定します。 テンプレートとして保存するシートの名前を入力します。テンプレート ファイルは、ブロック定義情報や未使用の図面プロパティ(レイヤー、線種など)なしに保存されます。



シートをアクティブ化するには:

Sheetと入力します。 アクティブ化(Activate)オプションを指定します。 アクティブ化するシートの名前を入力します。



シートを削除するには:

Sheetと入力します。 Deleteオプションを指定します。 削除するシートの名前を入力します。



すべてのアクティブ シートをリスト表示するには:

Sheetと入力します。 ?オプションを指定します。アクティブなシートがコマンド ウインドウにリスト表示されます。





シートにてビューポートを使った作業



長方形のビューポートを作成するには:

コマンドプロンプトでViewportと入力します。 グラフィックス領域をクリックしてビュポートの角を2つ設定します。



2個、3個、4個のビューポートを作成するには:

Viewportと入力します。 作成したいビューポートの個数に応じて、2、3、4 オプションを指定します。 並べ方のオプションを指定します(上下(Horizontal)または左右(Vertical)など)。

2 ビューポート:

item1

3 ビューポート:

item2

4 ビューポート:

item7

グラフィックス領域をクリックするか値を入力してビューポートの角を指定、またはフィット(Fit)オプションを指定します。



印刷可能領域のエッジまで広がるビューポートを作成するには:

Viewportと入力します。 フィット(Fit)オプションを指定します。印刷領域がオフにされている場合、ビューポートはシート全体に拡大します。



閉じたポリライン、円、円弧、閉じたスプライン、リージョンをビューポートに変換するには:

Viewportと入力します。 エンティティ(Entity)オプションを指定します。 グラフィックス領域でビューポートに変換するエンティティを選択します。



ポリゴン形状のビューポートを作成するには:

ポリゴン(Polygonal)オプションにより、ビューポートの境界を不規則な形状で定義できます。Viewportと入力します。 ポリゴン(Polygonal)オプションを指定します。 グラフィックス領域でクリックし、境界を定義する最初の点を設定します。



ビューポートをオンにするには:

Viewportと入力します。 オン(On)オプションを指定します。 グラフィックス領域でオンにするビューポートを選択します。モデルは選択したビューポート内に表示されます。



ビューポートをオフにするには:

Viewportと入力します。 オフ(Off)オプションを指定します。 グラフィックス領域でオフにするビューポートを選択します。モデルは選択したビューポート内には表示されません



ビューポート印刷オプションを設定するには:

Viewportと入力します。 シェーディングビュー(Shaded view ) オプションを指定します。



オプションを指定します:

現在の表示(Current display):画面上に表示された通りにビューポートを印刷します。

隠線(Hidden):ビューポートを隠線なしで印刷します。

レンダリング(Rendered):ビューポートをレンダリングして印刷します。

ワイヤフレーム(Wireframe):ビューポートをワイヤフレームで印刷します。

グラフィックス領域で設定を適用するビューポートを選択します。

ビューポートのロック/ロック解除を行うには:

ロック(Lock)オプションにより、モデル ワークスペースでビューポートを使った作業をする際ズーム拡大率が変更されないようにすることができます。Viewportと入力します。ロック(Lock)オプションを指定します。 オン(On)でロック、またはオフ(Off)でロック解除します。 グラフィックス領域で設定を適用するビューポートを選択します。
