6-3.オブジェクトの修正



フィレット



コマンド名

コマンド FILLET  短縮コマンド F



リボン

リボンの"ホーム"タブ→"修正"パレットから"フィレット"をクリックします。

ScreenSnapz089

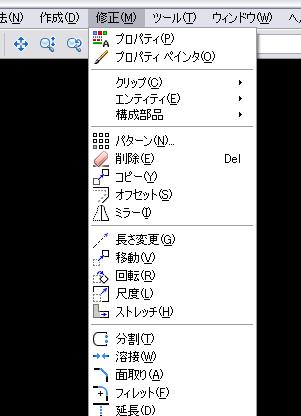

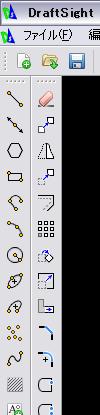

メニューバー/ツールバー

メニューバーの修正から"フィレット"またはツールバーの"フィレット"を選択します。既存のオブジェクトのコーナーに半径を指定して円弧を作成したり、半径を"0"にすることで直線で結んだりできます。

item3  item5

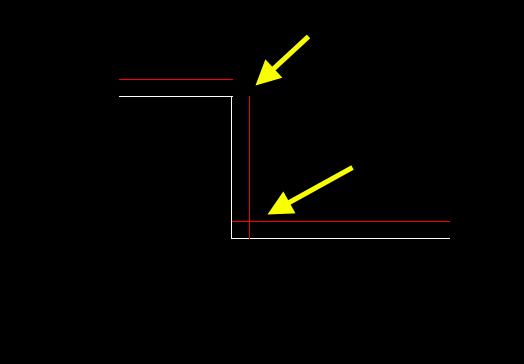

例えば下図の様なオブジェクトがあって、赤い線を矢印部分の交差しているところは余分な部分を消し、離れているところは接続します。

item6

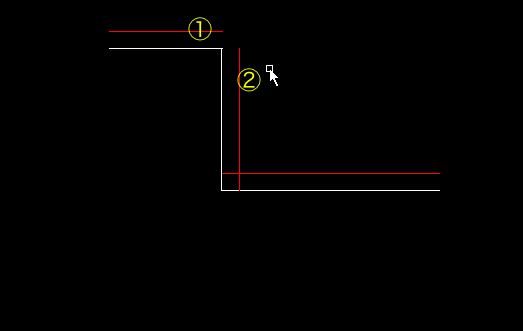

"フィレット"を選択すると"一つ目のエンティティを指定"となります。オプション設定のRを入力して半径を指定します。デフォルトは"10"となっています。ここで本来円弧を作成するための半径を入力します、今回は直線で結ぶので"0"を入力します。続いて①と②をクリックします。

item7

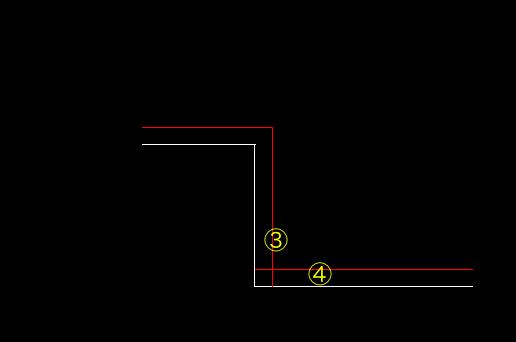

線が接続されたと思います。今度は③と④を余分な部分を削除して円弧で結んでみます。

item8

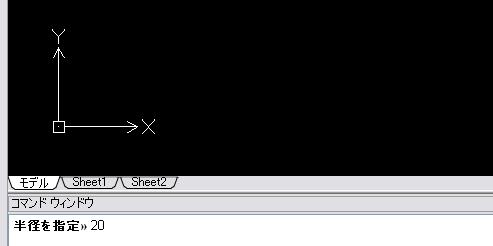

"フィレット"はコマンドが継続しませんのでもう一度選択します。オプションの"R"を入力して半径の値を入れます。"20"と入力してエンター。

item9

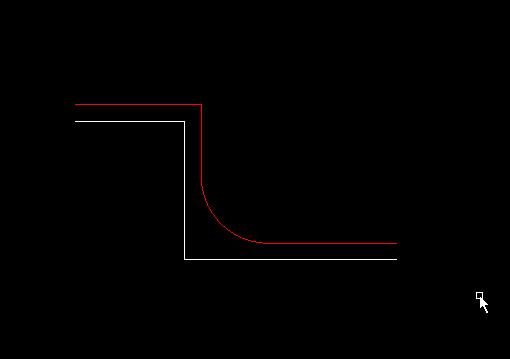

次にオブジェクトになりますので③と④をクリック。円弧でコーナーが作成されました。

item10
