計測

①距離の測定

線の長さを計測してみましょう。



リボン

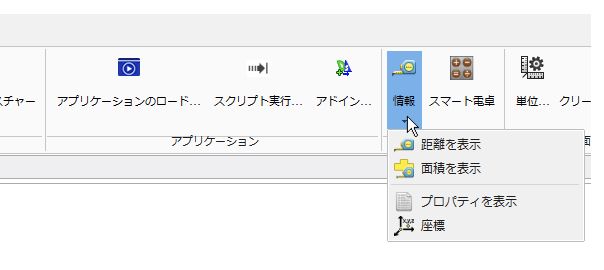

リボンの"管理"タブ→"情報"パレットから"距離を表示"をクリックします。

ScreenSnapz093



メニューバー/ツールバー

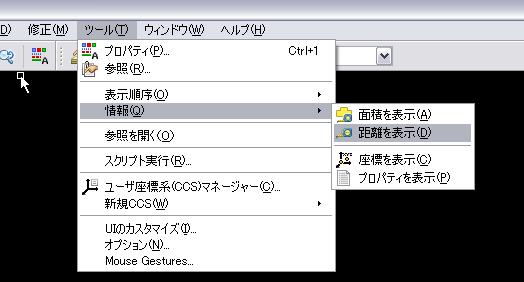

ツールの情報から"距離を表示"を選択します。始点と終点を指定します。距離が表示されます。

item3

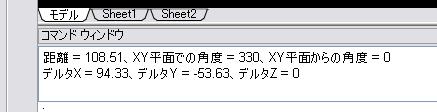

距離=108.511となっています。これは109(mm)のことです。

item5

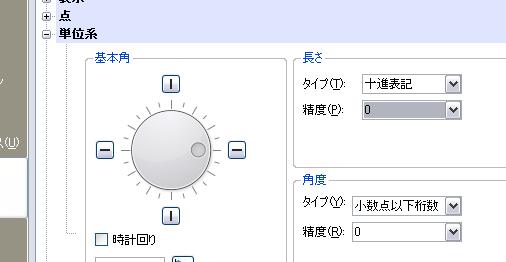

オプション-作図設定-単位系-長さの精度を"0"に指定することで109mmと表示されます。

item8

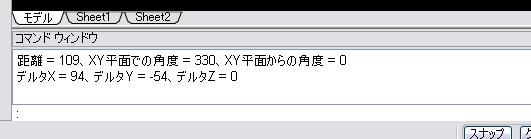

109(mm)に変更されました。

item6




②面積の測定



リボン

リボンの"管理"タブ→"情報"パレットから"面積を表示"をクリックします。

ScreenSnapz1



メニューバー/ツールバー

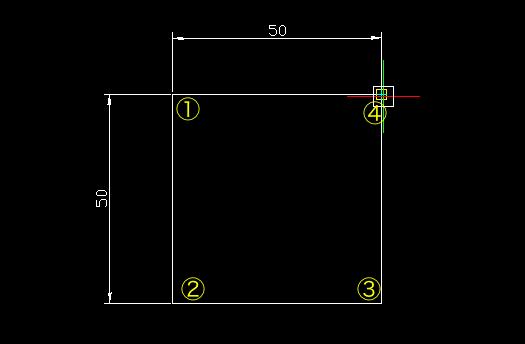

ツールの情報から"面積を表示"を選択します。ここでは50mmx50mmの四角形をはかってみましょう。計算上で2500mm2と簡単に出ます。実際に測ってみます。

①、②、③、④と順番にスナップさせてクリックします。最後にエンターキーを押します。

item7

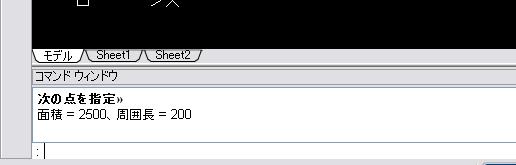

面積=2500、周囲長=200と測定されました。

item9
