文字入力



日本語の設定

まず使用するフォントを登録しておきましょう。デフォルトのまま日本語を入力した場合、文字化けしてしまいます。

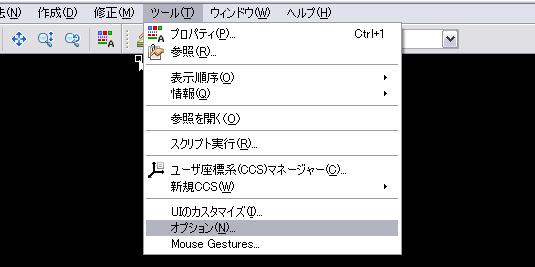

メニューバーのツールから"オプション"を選択します。

item3

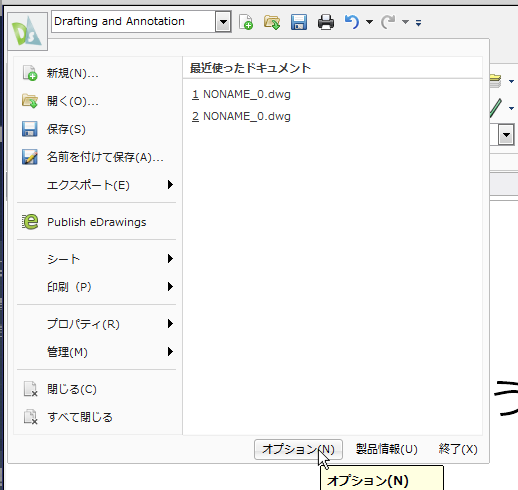

またはアプリケーションメニューから"オプション"を選択します。

ScreenSnapz086

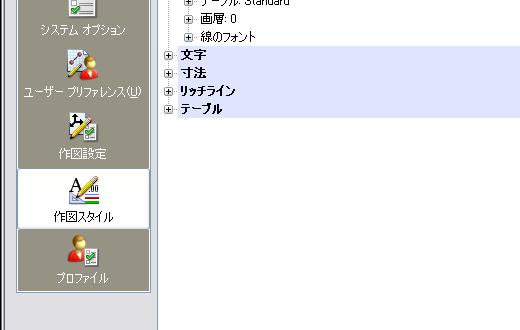

ダイアログボックスが表示されますのでメニューから"作図スタイル"を選択します。

item6

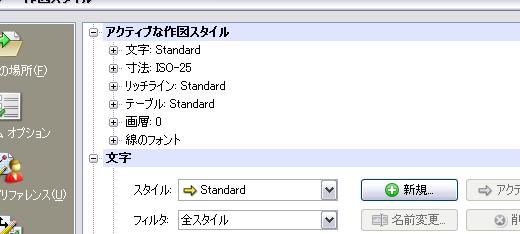

"文字"をアクティブにして設定を変更します。デフォルトでフォントは"ARTxt.shx"になっています。新規でスタイルを作成して日本語入力できるようにします。

"新規"をクリックします。

item8

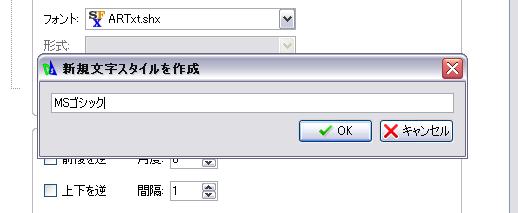

ここでは"MSゴシック"にします。OKをクリックします。

item9

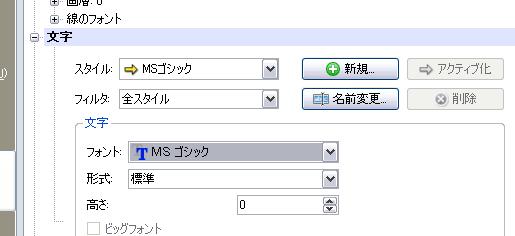

フォントをMSゴシックに設定します。

item10

今回はフォントの設定だけにします。適用をクリックしてOKで終了します。これでMSゴシックのフォントが使用できるようになっています。同じようにMS明朝を作成してもかまいません。

※自分の場合アクティブ化にできないので図面ファイルとして保存をしないと設定がクリアされるようです。



文字の入力



リボン

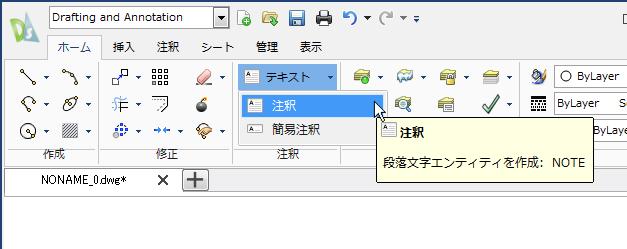

リボンの"ホーム"タブ→"作成"パレットから"テキスト(注釈)"をクリックします。

ScreenSnapz084



メニューバー/ツールバー

ツールバーの注釈を選択します。

toolbar

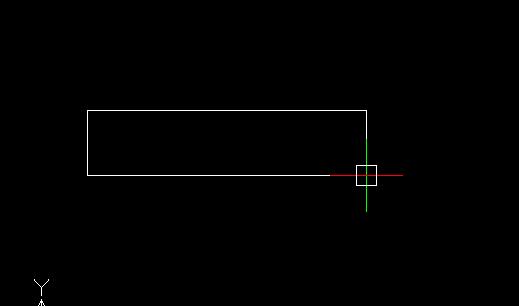

文字を記入したい場所を始点、終点で囲むように指定します。

item5

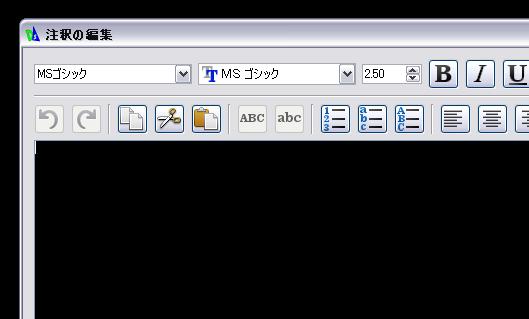

文字入力画面になりますので文字を入力します。デフォルトでは文字の大きさが2.5mmなので小さめです。5mm位が丁度いいかもしれません。

item7
