(4-3)画面コントロール



作図していく上でかなりの頻度で、画面を拡大したり左に動かしたりなど画面をコントロールしなければなりません。画面のコントロールの方法「画面移動」「ズーム」「再作図と表示設定」について説明します。



(a)表示画面の移動

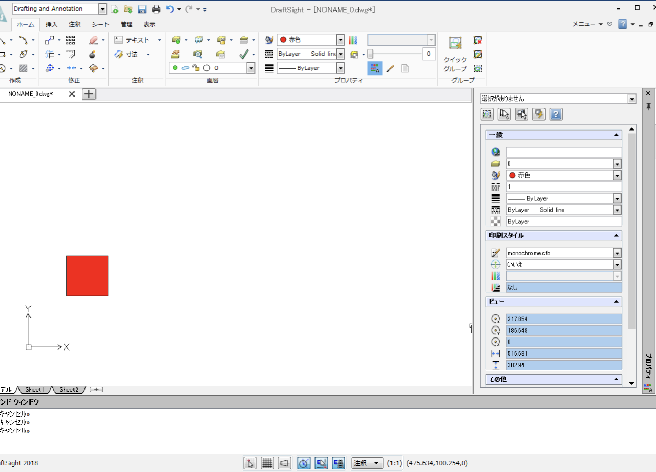

まず下図のような赤い四角のオブジェクトがあるとします。

ScreenSnapz071

赤い四角を画面の左上に表示したいとき一番簡単な方法はスクロールボタンを押したまま動かすことで画面の移動を行えます。

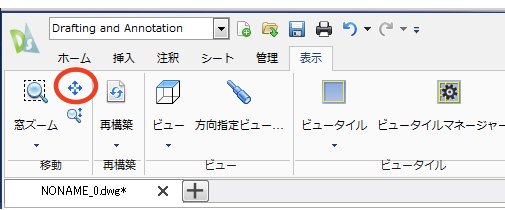

その他の方法としてリボンの"表示"タブの"ダイナミック画面移動"を使用します。

ScreenSnapz072

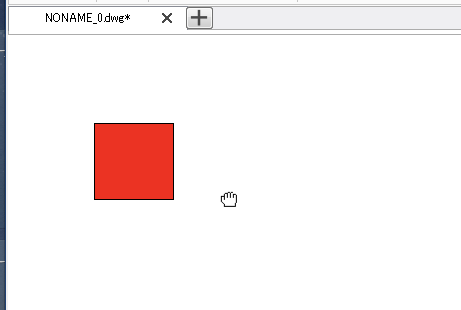

上図の赤い四角をクリックするとカーソルが手の形に変わります。作図領域の任意の点をクリックしたまま動かします。自由自在に画面が動くと思います。一度離しても"画面移動"は有効になっていますので、またクリックして動かしてみましょう。今回は左上に動かします。終了するためには「ESC」か「ENTER」を押します。

ScreenSnapz073



(b)画面の縮小拡大(ズーム)

赤い四角を大きくしたり、小さくしたり作図の上で微調整が必要になってくると思います。その場合にズームを使用します。一番簡単な方法はスクロールボタンを回転させることで拡大、縮小となります。

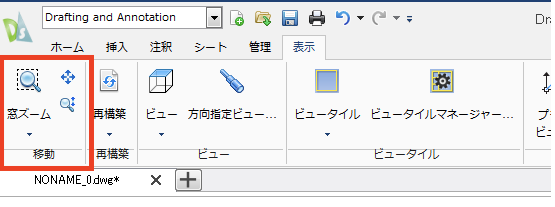

その他のズーム方法はリボンの"表示"タブ⇒"移動"パレットから選択できます。

ScreenSnapz074



(c)再構築、再描画

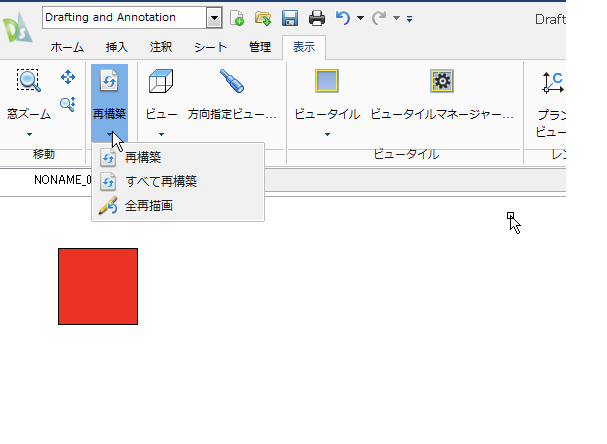

再構築、再描画はリボンの"表示"タブ⇒"再構築"パレットから選択できます。ScreenSnapz075

AutoCADではリージョン(regen)コマンドにあたります。

円がカクカクした場合などなめらかに表示し直します。
