構築線



リボン

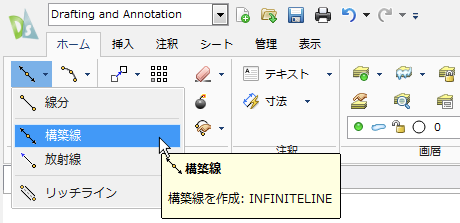

リボンの"ホーム"タブ→"作成"パレットから"構築線"をクリックします。

ScreenSnapz383



メニューバー/ツールバー

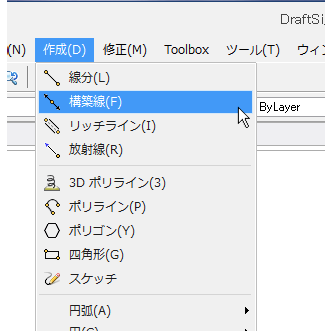

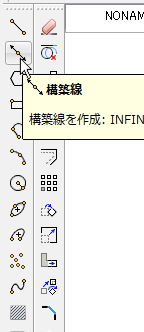

メニューバーの"作成"から"構築線"またはツールバーの"構築線"を選択します。

ScreenSnapz385 ScreenSnapz384



構築線とは

上下、左右、斜めに無限の長さの線を作図できるコマンドになります。





構築線(水平)

リボンまたはメニューバーから"構築線"をクリックします。

コマンドラインに"位置を指定"となり、オプションを選択できるようになっています。

ScreenSnapz386

水平を指定するので"H"と入力してエンターキーを押します。

ScreenSnapz387

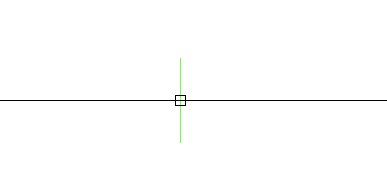

作図画面に水平の線が表示されますので任意の場所をクリックします。

ScreenSnapz388

水平の構築線が作成されました。

構築線のコマンド終了するにはエンターキーを押します。





構築線(垂直)

リボンまたはメニューバーから"構築線"をクリックします。

コマンドラインに"位置を指定"となり、オプションを選択できるようになっています。

ScreenSnapz1

垂直を指定するので"V"と入力してエンターキーを押します。

ScreenSnapz389

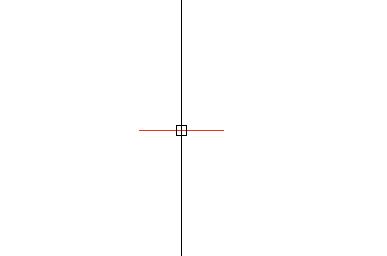

作図画面に垂直の線が表示されますので任意の場所をクリックします。

ScreenSnapz390

垂直の構築線が作成されました。

構築線のコマンド終了するにはエンターキーを押します。





構築線(角度のある)

リボンまたはメニューバーから"構築線"をクリックします。

コマンドラインに"位置を指定"となり、オプションを選択できるようになっています。

ScreenSnapz2

角度を指定するので"A"と入力してエンターキーを押します。

ScreenSnapz391

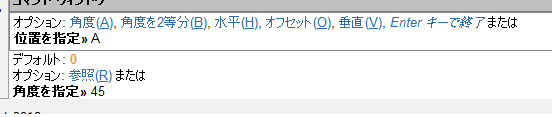

次に"角度を指定"となりますので、ここでは45°0′0″を指定します。

"45"を入力します。

ScreenSnapz392

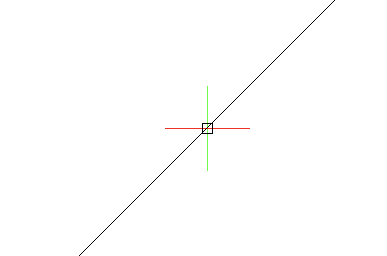

作図画面に45°の線が表示されますので任意の場所をクリックします。

ScreenSnapz393

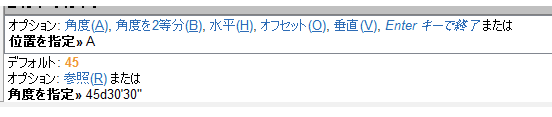

例えば45°30'30"の場合は"45d30'30""と入力します。

ScreenSnapz394





構築線(角度を二等分)

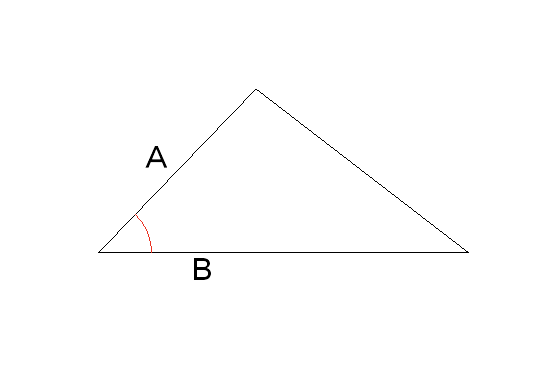

例えば下図の辺Aと辺Bの半分の角度の構築線を作図する場合

ScreenSnapz397

リボンまたはメニューバーから"構築線"をクリックします。

コマンドラインに"位置を指定"となり、オプションを選択できるようになっています。

ScreenSnapz3

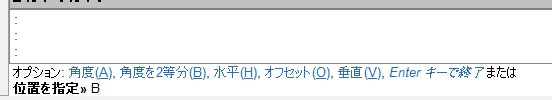

角度を二等分するので"B"と入力してエンターキーを押します。

ScreenSnapz395

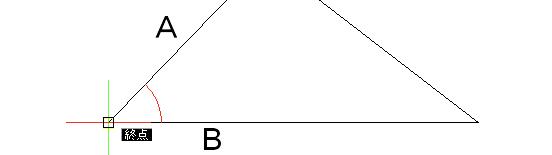

次に"頂点位置を指定"となりますのでAとBの交点クリックします。

ScreenSnapz398

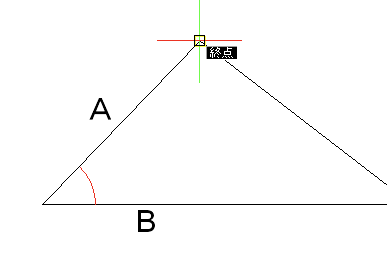

次に"最初の角度を指定"となりますので下図の箇所(辺Aの終点)をクリックします。

ScreenSnapz400

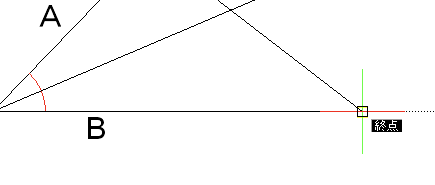

次に"2つめの角度を指定"となりますので辺Bの終点をクリックします。

ScreenSnapz402

ScreenSnapz403

構築線のコマンドを終了するにはエンターキーを押します。

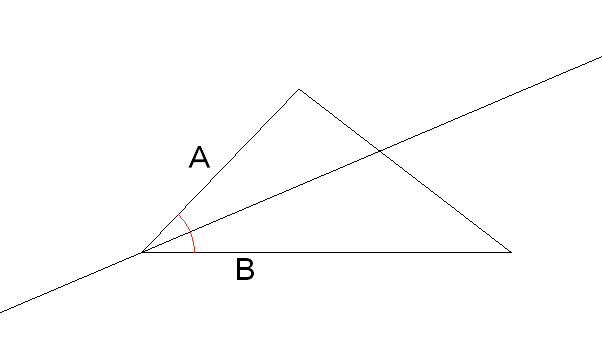

角度二等分の構築線が完成しました。

ScreenSnapz404
