6-3.オブジェクトの修正



延 長



コマンド名

コマンド EXTEND  短縮コマンド EX



リボン

リボンの"ホーム"タブ→"修正"パレットから"延長"をクリックします。

ScreenSnapz089



メニューバー/ツールバー

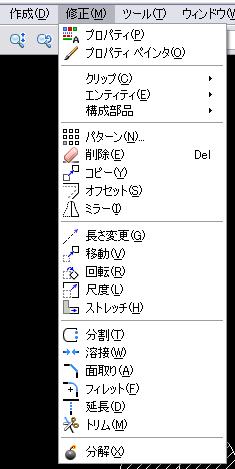

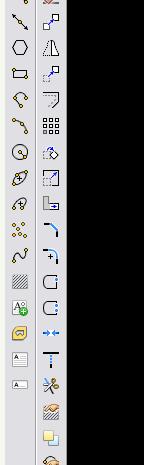

メニューバーの修正から"延長"またはツールバーの"延長"を選択します。指定した基準線まで延長することができます。(操作途中でShiftキーを押すことにより"トリム"に変えることができます。)

item3  item5

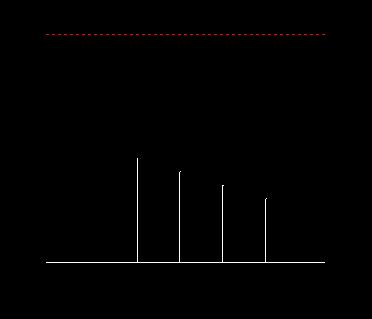

基準線を指定して余分な線を切り取ります。例えば下図の様なオブジェクトがあり、縦の4本の線を赤い線(基準線)まで延長したいとします。

item6

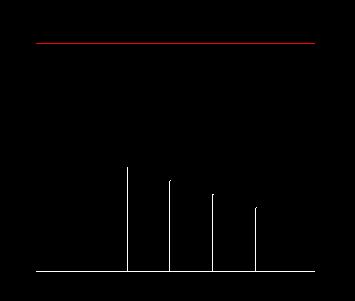

"延長"を選択するとオブジェクトの選択画面になりますので、延長するための基準線を選択します。エンターで確定します。

item7

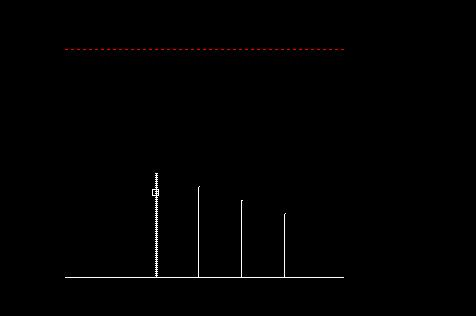

次に延長させたいオブジェクトを指定します。例えば下図の様に一番左線を選択するとします。

item8

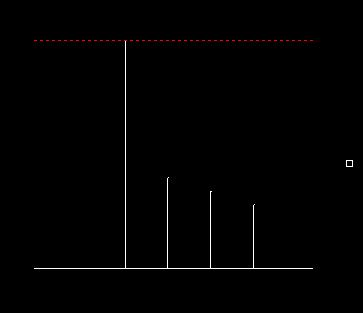

延長が完了しました。

item9

まだ延長が有効になっていますので、これで終わる場合はESCで解除します。
