線の設定



線の設定 (1)線の太さ

オブジェクトに応じて線の太さを変える必要があります。線の太さを変更する場合は1つの方法として画層管理において設定する方法です。

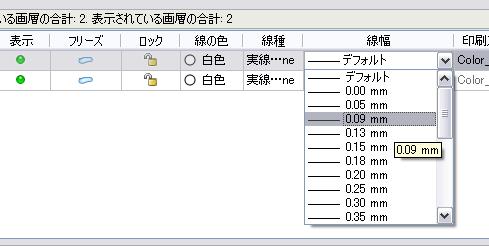

例えば図面の外枠は0.5mmという風に最初から決めている場合は画層マネージャーで線の太さを設定しておき、そのレイヤーで作成すると自動的に線の太さも反映されています。(次に説明する"線の太さ"はデフォルトの"ByLayer"を選択します。)

item3

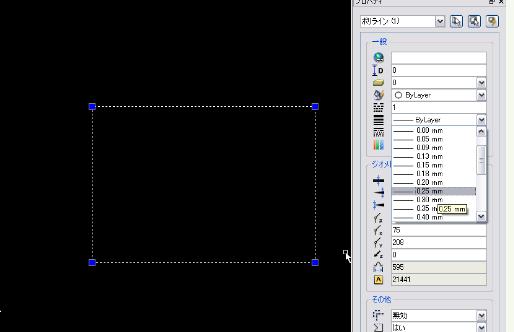

次にオブジェクトごとに線の太さを選択する方法です。例えば四角形を作図したとして、その線を標準より細くしたい場合は四角形を選択しておいて"ホーム"の"プロパティ"パネルの"線の太さ"で変更できます。

item7

デフォルトの線の太さは0.25mmです。変更の値は0.09mmとか0.05mmにすることでかなり細めの線が描けることになります。

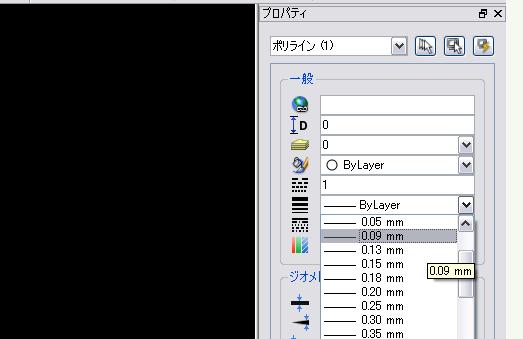

下図は四角形を選択した状態で"線の太さ"を0.05mmにしているところです。

item5



規定の線の太さを変更

デフォルトの線の太さは"0.25mm"となっていますが、これを自由に変更できます。

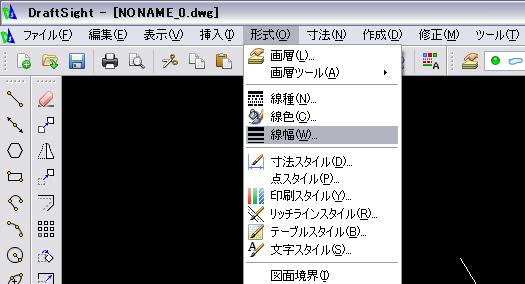

メニューバーの形式から線幅を選択します。

item6

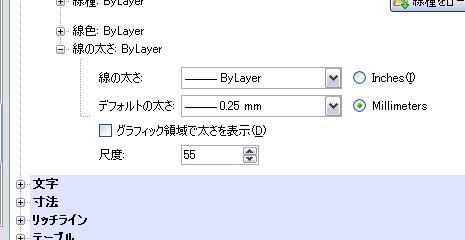

作図スタイルが表示されます。

item8

赤い四角の"デフォルトの太さ"を変更することでデフォルトの線の太さが変わります。(この場合はByLayerのデフォルト線幅)
