回 転



リボン

リボンの"ホーム"タブ→"修正"パレットから"回転"をクリックします。

ScreenSnapz087



メニューバー/ツールバー

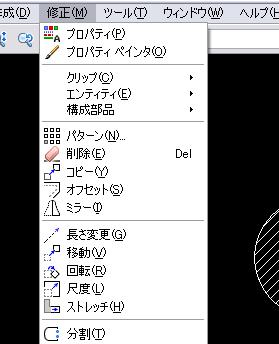

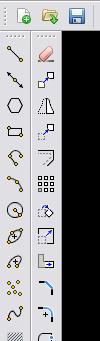

メニューバーの修正から"回転"またはツールバーの"回転"を選択します。

item3  item5



回転① (基点と角度を指定して回転させます)

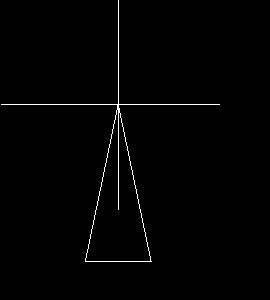

下図の様なポリラインの三角形の頂点を基点として反時計回りに"30°"回転させるとします。

item6

回転を選択し、回転させたいオブジェクトを選択してエンター。

item7

次に三角形の頂点を回転軸に指定しエンター。

item14

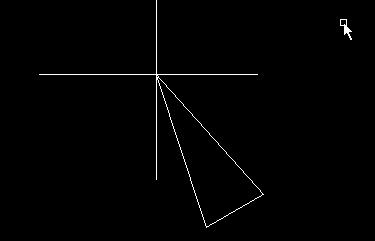

"回転角度の指定"となりますので"30"と入力してエンター、三角形が回転したと思います。※角度はデフォルトで反時計回りになっています。オプション設定で指定できます。

item15





回転②(他のオブジェクトの角度を参照して回転させる場合)

下図の三角形を頂点とした赤い線の角度と同じ角度で回転させたい場合

item8

回転を選択し、回転させたいオブジェクトを選択します。

item9

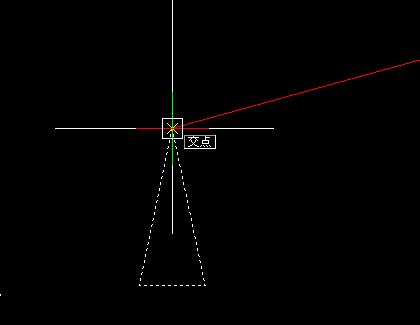

次に三角形の頂点を基点に指定します。

item10

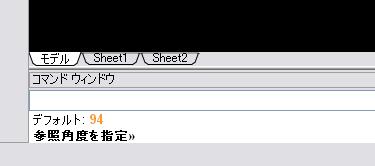

"オプション:参照(R)または"とありますので、Rを入力します。(小文字でも可)次に参照角野の指定となります。

item11

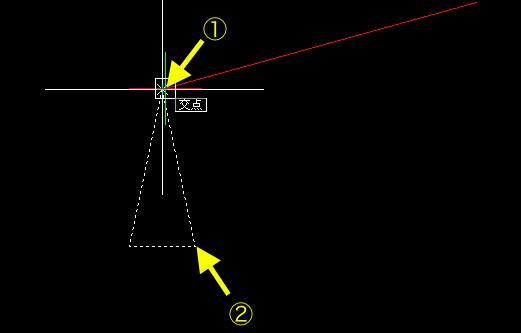

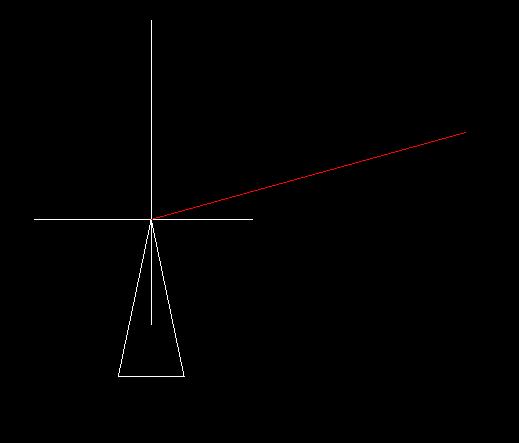

1点目に①をクリック、2点目に②をクリックします。

item12

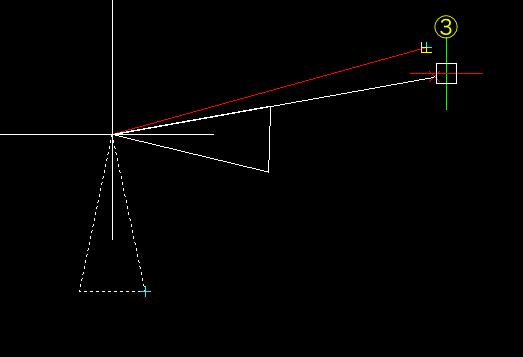

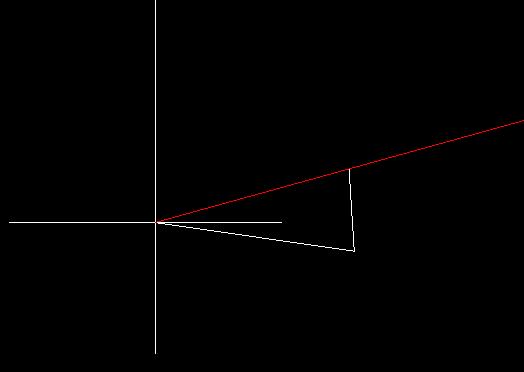

新しい角度の指定となりますので③をクリックします。

item13

item16
