トリム

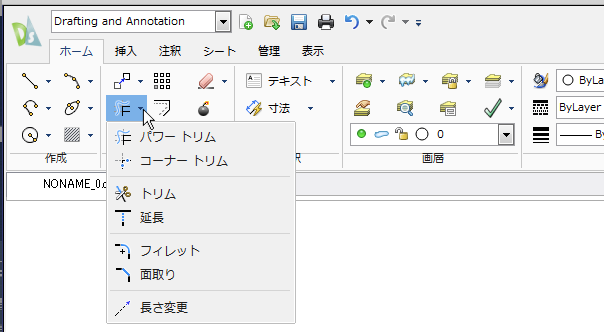

リボン

リボンの"ホーム"タブ→"修正"パレットから"トリム"をクリックします。

ScreenSnapz089

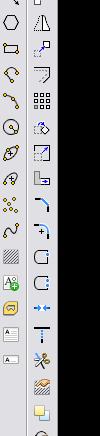

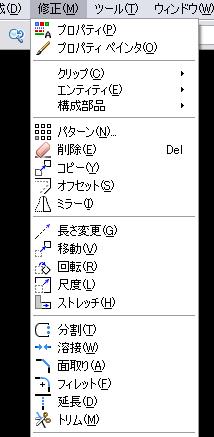

メニューバー/ツールバー

メニューバーの修正から"トリム"またはツールバーの"トリム"を選択します。指定した基準線と交差した場所から切り取りをします。(※操作途中でShiftキーを押すことにより"延長"に変えることができます。)

item3  item5

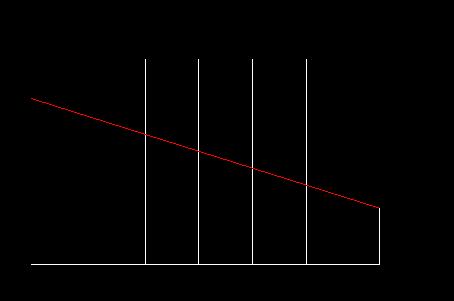

基準線を指定して余分な線を切り取ります。例えば下図の様なオブジェクトがあり赤い線(基準線)より上の線分を削除します。

item6

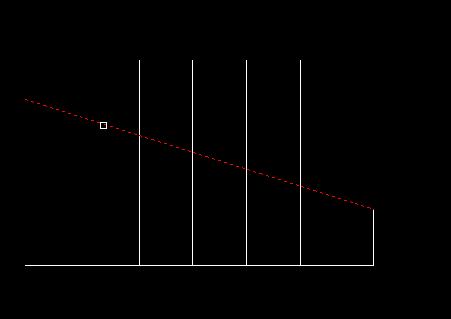

"トリム"を選択するとオブジェクトの選択画面になりますので、切り取りするための基準線を選択します。よければ右クリックで確定します。

item7

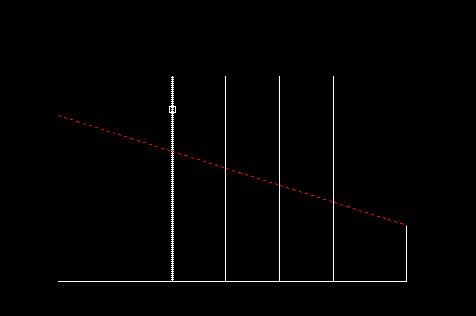

次に切り取りしたいオブジェクトを指定します。例えば下図の様に一番左線の赤線より上を選択するとします。

item8

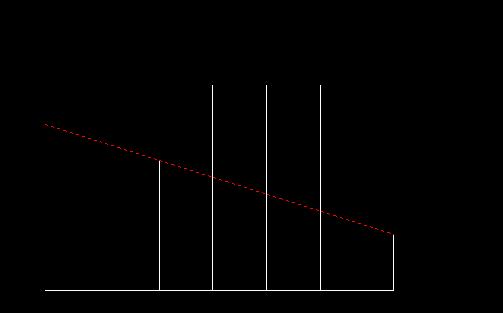

切り取りが完了しました。

item9

まだトリムが有効になっていますので、これで終わる場合はESCで解除します。
