トップページ > AutoCAD for Mac 使い方

[はじめて使うAutoCAD LT]  [作図フロー]  [AutoCAD for Mac]  [AutoCAD 3D入門]  [DWG TrueView使い方]  [ダウンロード・各種データ]  [DraftSight 使い方]


AutoCAD for Mac 使い方 ≫ (2)インタフェース ≫ インタフェース(ver.2017)



①全体の画面構成

ScreenSnapz282




②メニューバー

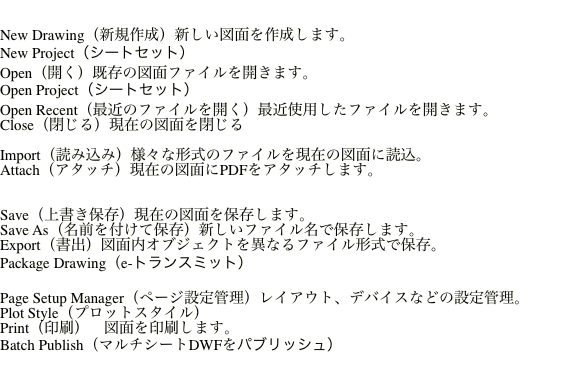

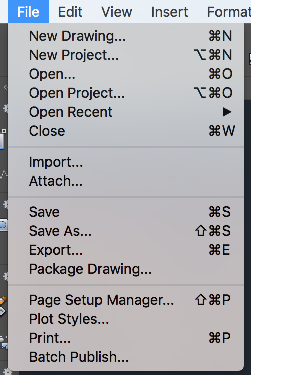

"File"(ファイル)

ScreenSnapz283 item10

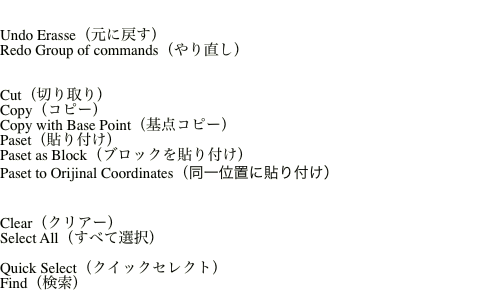

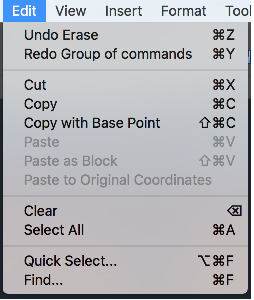

"Edit"(編集)

ScreenSnapz284 item13

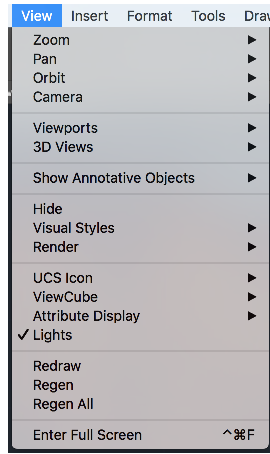

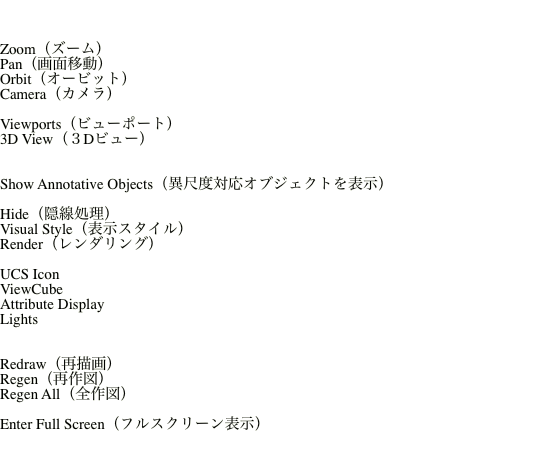

"View"(表示)

ScreenSnapz285 item15

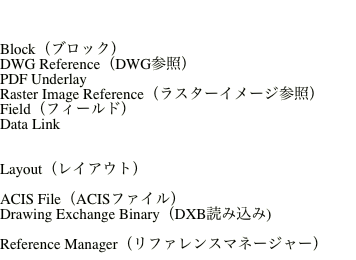

"Insert"(挿入)

ScreenSnapz286 item17

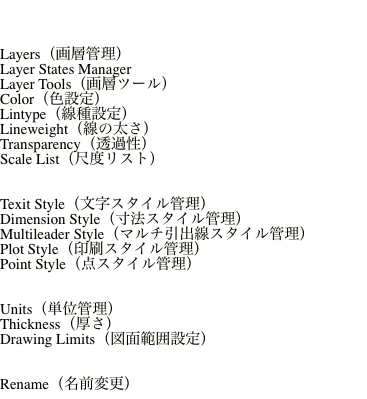

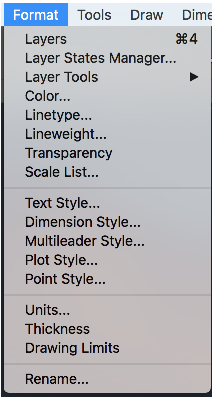

"Format"(形式)

ScreenSnapz287 item8

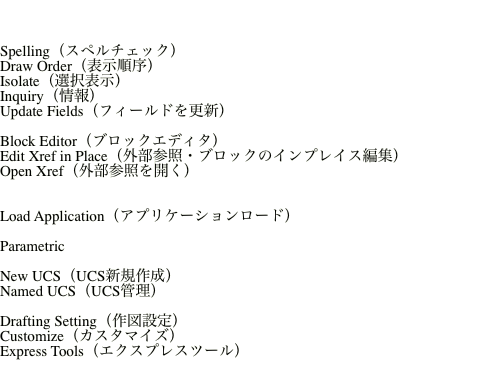

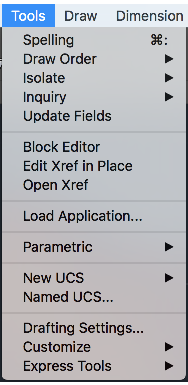

"Tools"(ツール)

ScreenSnapz288 item21

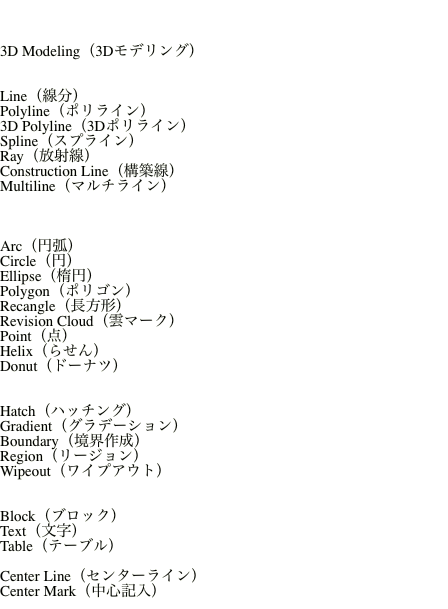

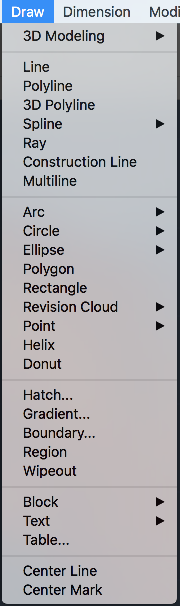

"Draw"(作成)

ScreenSnapz289 item23

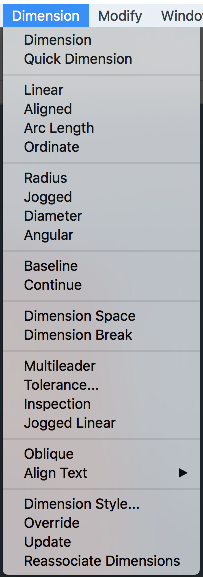

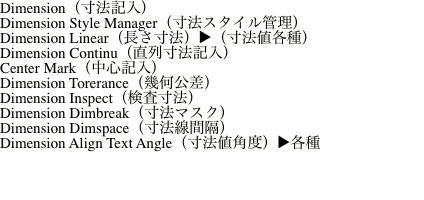

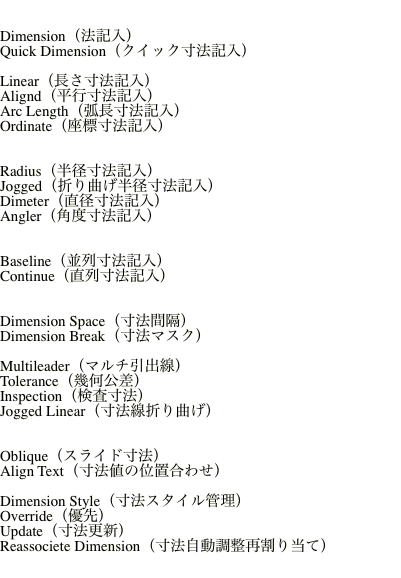

"Dimension"(寸法)

ScreenSnapz290 item25

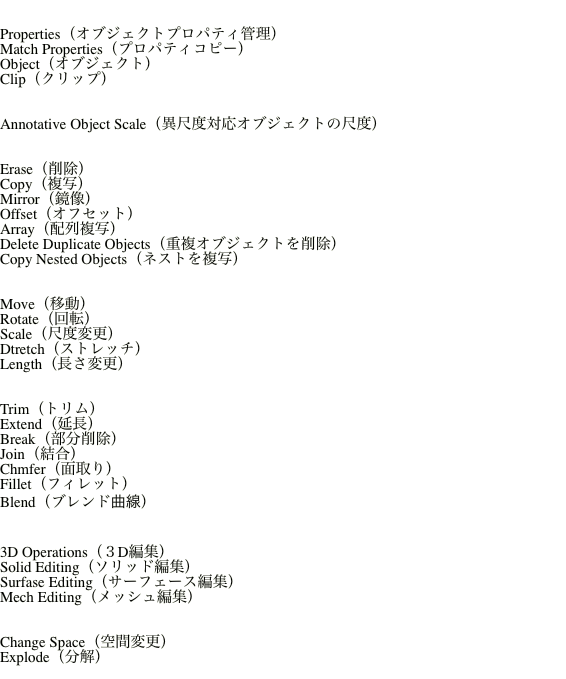

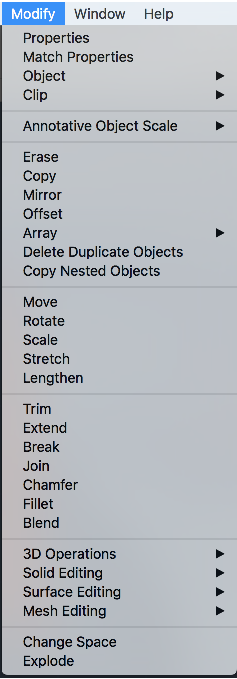

"Modify"(修正)

ScreenSnapz291 item27

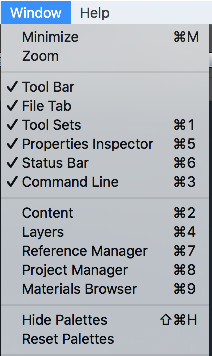

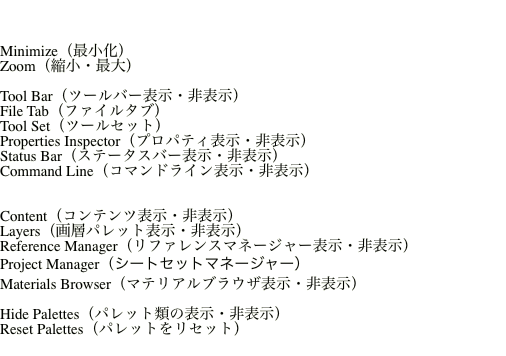

""Window"(ウィンドウ)

ScreenSnapz293 item31







③ツールセット

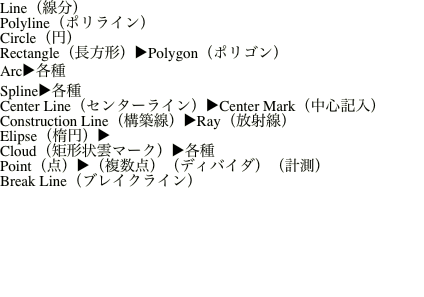

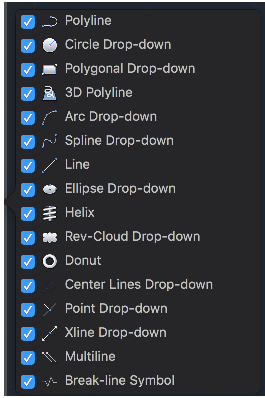

Draw(作図)

ScreenSnapz295Line(線分)ScreenSnapz1

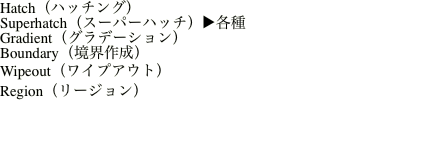

Hatch(ハッチング)

ScreenSnapz319Hatch(ハッチング)ScreenSnapz320

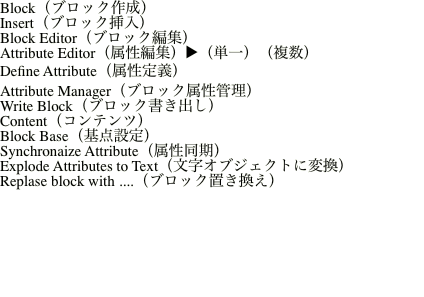

Block(ブロック)

ScreenSnapz321Block(ブロック作成)ScreenSnapz322

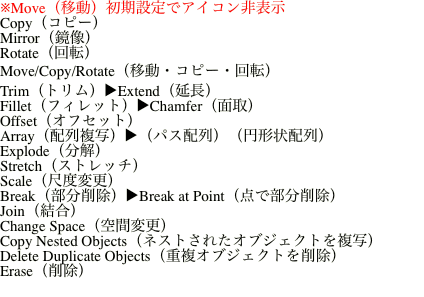

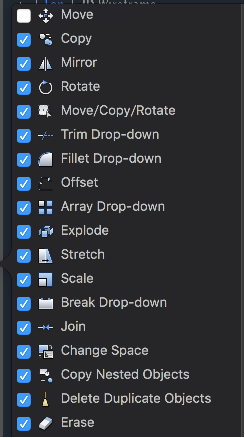

Modify(修正)

ScreenSnapz323※Move(移動)初期設定でアイコン非表示ScreenSnapz324

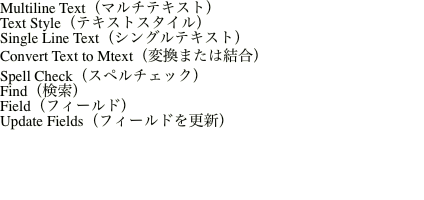

Text(文字)

ScreenSnapz325Multiline Text(マルチテキスト)ScreenSnapz326



Dimension(寸法)

ScreenSnapz327Dimension(寸法記入)ScreenSnapz328

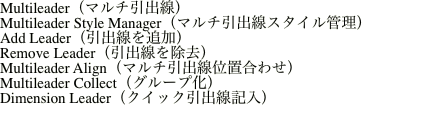

Leader(引出線)

ScreenSnapz330Multileader(マルチ引出線)ScreenSnapz331

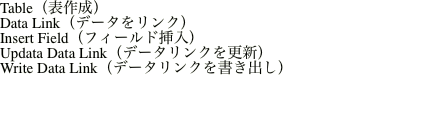

Table(表)

ScreenSnapz332Table(表作成)ScreenSnapz333

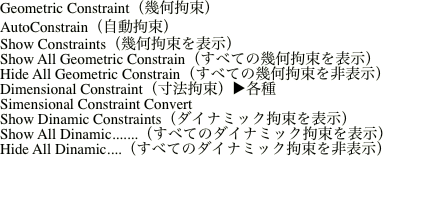

Parametric(パラメトリック)

ScreenSnapz334Geometric Constraint(幾何拘束)ScreenSnapz335

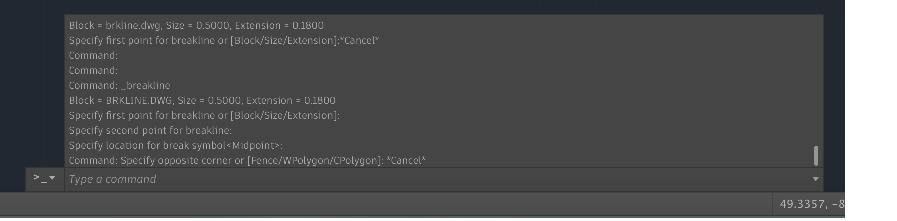

④コマンドウィンドウ

ScreenSnapz300




⑤ステータスバー(上部)

ScreenSnapz302

クイックビューツール

新規作成

ファイルタブ

⑤ステータスバー(下部)

ScreenSnapz301

座標値

グリッドオンオフ切り替え

スナップオンオフ切り替え

直交モード オンオフ

極トラッキング オンオフ

ダイナミック入力

線の太さ

Torancparency

グループセレクション

オブジェクトスナップトラッキングオンオフ

オブジェクトスナップ

オンオフ

注釈オブジェクトを表示

自動尺度

注釈尺度

オブジェクトを選択表示

ツール表示選択

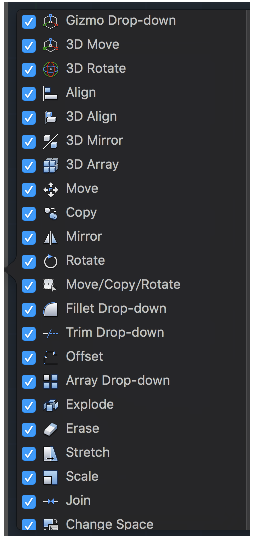

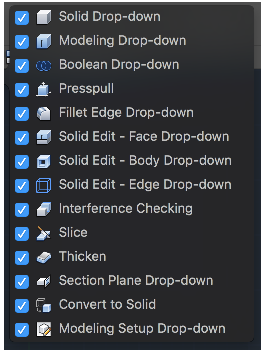

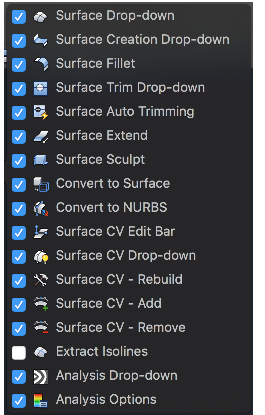

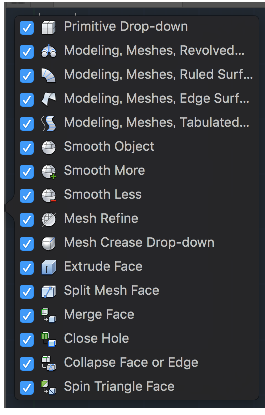

⑥ 3D関係

ScreenSnapz304 ScreenSnapz305



ScreenSnapz306 ScreenSnapz307

ScreenSnapz308 ScreenSnapz309

ScreenSnapz310 ScreenSnapz311

ScreenSnapz312 ScreenSnapz313

ScreenSnapz314 ScreenSnapz315ScreenSnapz316

ScreenSnapz317 ScreenSnapz318
