トップページ > AutoCAD for Mac 使い方

[はじめて使うAutoCAD LT]  [作図フロー]  [AutoCAD for Mac]  [AutoCAD 3D入門]  [DWG TrueView使い方]  [ダウンロード・各種データ]  [DraftSight 使い方]


AutoCAD for Mac 使い方 ≫ (1)AutoCAD for Mac 動作環境 ≫ 動作環境について

2018/12/01 AutoCAD 2019 for Macの"動作環境について"を更新しました。

2017/12/03 AutoCAD 2018 for Macの"動作環境について"を更新しました。

2016/11/06 "使用Macのモデルを確認する方法"を追加しました。

AutoCAD 2019 for Mac 動作環境について



OS:

Apple® macOS® Mojave v10.14 or later; High Sierra v10.13 or later; Apple macOS Sierra v10.12 or later; Mac® OS X® El Capitan v10.11 or later

機種:

Apple Mac Pro® 4,1 or later; MacBook Pro® 5,1 or later; iMac® 8.1 or later; Mac mini® 3.1 or later; MacBook Air® 2.1 or later; MacBook® 5.1 or later

CPU:

64-bit Intel CPU (Intel Core Duo CPU, 2 GHz or faster recommended)

メモリ:

3 GB of RAM (4 GB or above recommended)

ハードディスク空き容量:

ダウンロードおよびインストール用に 3 GB の空きディスク容量(4 GB 以上推奨)

グラフィックスカード:

サポートされているハードウェアのすべてのグラフィックス カード

解像度:

True Color 対応 1280 × 800 ディスプレイ(Retina ディスプレイ搭載の 2880 x 1800 推奨)

その他:

Apple Safari 5.0 以降

Mac OS X でサポートされるすべての言語のオペレーティング システム

Apple® Mouse、Apple Magic Mouse、Magic Trackpad、MacBook® Pro trackpad、または Microsoft 互換マウス

ダウンロードおよび DVD からのインストール

Mac OS X 互換プリンタ



使用Macのモデルを確認する方法

使用の Mac でシステム プロファイラ アプリケーションを実行し、[ハードウェアの概要]ページを調べると、Mac のモデル識別子を確認できます。 通常、システム プロファイラはユーティリティ フォルダにあります。または、次の手順を使用して実行できます。

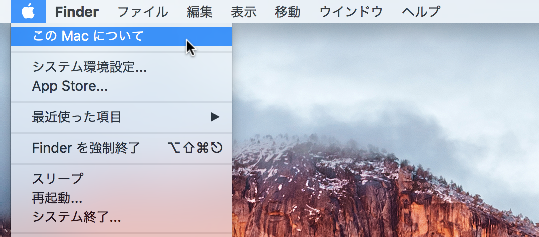

アップル メニューから[この Mac について]オプションをクリックします。

ScreenSnapz376

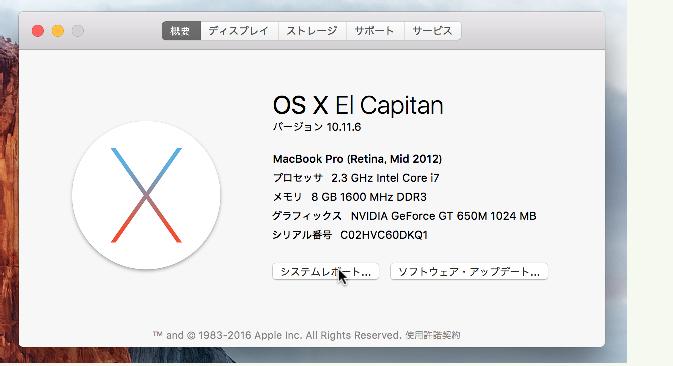

下図の画面が表示されます。

ScreenSnapz377

上のMacの場合のオペレーティングシステムはOSX (El Capitan) v10.11ということが分かります。

機種に関してはMacBook Pro(Retina 2012年中期となります。

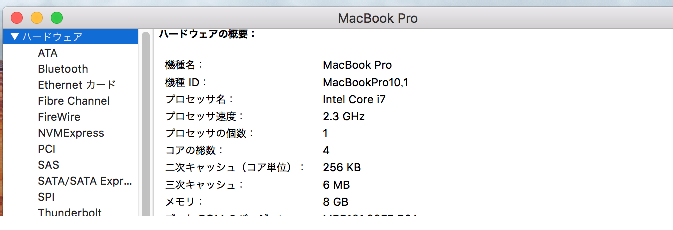

モデル識別子を調べるにはシステムレポートをクリックします。

ScreenSnapz378

機種IDを見るとこの機種の場合、MacBook Pro 10.1というのが分かります。



AutoCAD 2018 for Mac 動作環境について



OS:

Apple® Mac® OS® X v10.13 or later (High Sierra)〜 OS X v10.11 or later (El Capitan)

機種:

Apple Mac Pro® 4,1 or later; MacBook® Pro 5,1 or later; iMac® 8.1 or later; Mac Mini® 3.1 or later; MacBook Air® 2.1 or later; MacBook 5.1 or later

CPU:

64-bit Intel CPU (Intel Core Duo CPU, 2 GHz or faster recommended)

メモリ:

3 GB of RAM (4 GB or above recommended)

ハードディスク空き容量:

ダウンロードおよびインストール用に 3 GB の空きディスク容量(4 GB 以上推奨)

グラフィックスカード:

サポートされているハードウェアのすべてのグラフィックス カード

解像度:

True Color 対応 1280 × 800 ディスプレイ(Retina ディスプレイ搭載の 2880 x 1800 推奨)

その他:

Apple Safari 5.0 以降

Mac OS X でサポートされるすべての言語のオペレーティング システム

Apple® Mouse、Apple Magic Mouse、Magic Trackpad、MacBook® Pro trackpad、または Microsoft 互換マウス

ダウンロードおよび DVD からのインストール

Mac OS X 互換プリンタ

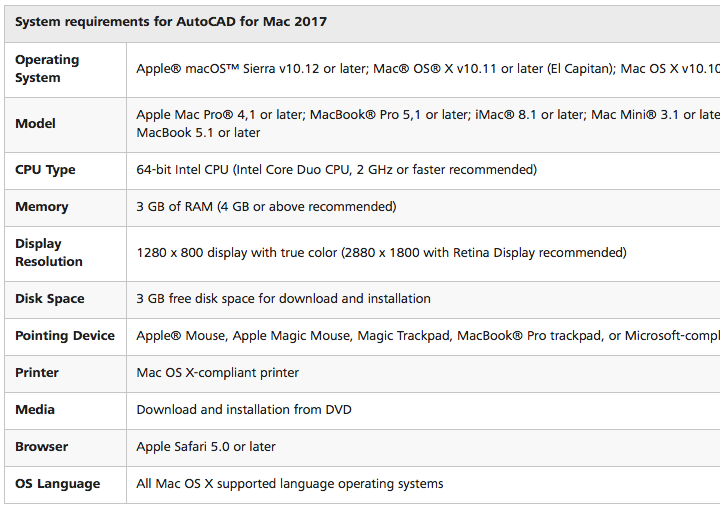

AutoCAD 2017 for Mac 動作環境について



ScreenSnapz481

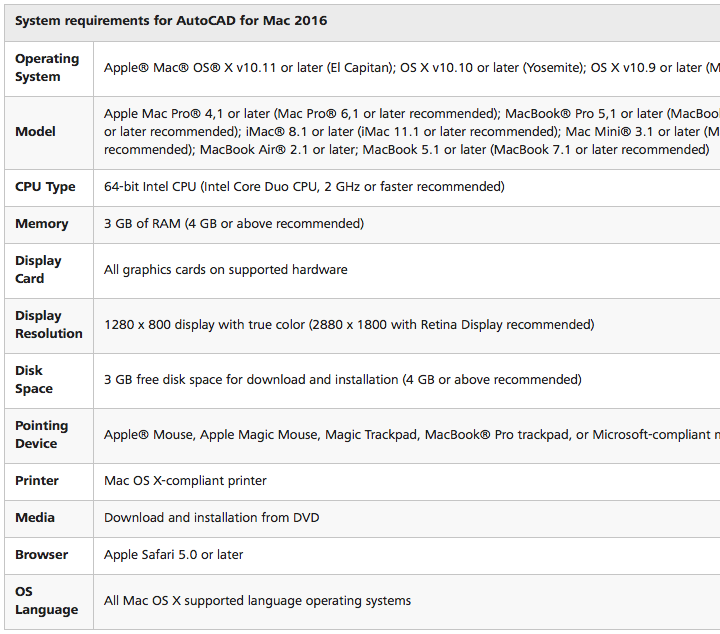

AutoCAD 2016 for Mac 動作環境について



ScreenSnapz480



AutoCAD 2015 for Mac 動作環境について



AutoCAD for Mac 2015 の動作環境

Apple® Mac® OS® X v10.11 以降(El Capitan)のサポートには AutoCAD 2015 for Mac Update 3 および AutoCAD LT 2015 for Mac Update 5 が必要、OS X v10.10以降(Yosemite)、OS X v10.9 以降(Mavericks)、OS X v10.8 以降(Mountain Lion)

Apple Mac Pro® 4.1 以降(Mac Pro® 5.1 以降推奨)、MacBook® Pro 5.1 以降(Retina ディスプレイ搭載の MacBook Pro 10.1 以降推奨)、 iMac® 8.1 以降(iMac 11.1 以降推奨)、Mac Mini 3.1 以降(Mac Mini 4.1 以降推奨)、MacBook Air® 2.1 以降、MacBook® 5.1以降(MacBook 7.1 以降推奨)

64 ビット Intel CPU (Intel Core Duo CPU、2 GHz 以上推奨)

3 GB RAM (4 GB 推奨)

ダウンロードおよびインストール用に 2.7 GB の空きディスク容量(4 GB 推奨)

サポートされているハードウェアのすべてのグラフィックス カード

True Color 対応 1,280 × 800 ディスプレイ(Retina ディスプレイ搭載の 2880 x 1800 推奨)

Apple Safari 5.0 以降

Mac OS X でサポートされるすべての言語のオペレーティング システム

Apple® Mouse、Apple Magic Mouse、Magic Trackpad、MacBook® Pro trackpad、または Microsoft 互換マウス

ダウンロードおよび DVD からのインストール

Mac OS X 互換プリンタ



AutoCAD 2014 for Mac 動作環境について



AutoCAD for Mac 2014 の動作環境

Apple® Mac® OS® X v10.11 以降(El Capitan)のサポートには AutoCAD 2014 for Mac SP4 および AutoCAD LT 2014 for Mac SP4 が必要、Mac OS® X v10.10 以降(Yosemite)のサポートには AutoCAD 2014 for Mac SP3 および AutoCAD LT 2014 for Mac SP3 が必要、OS X v10.9.0 以降(Mavericks)、OS X v10.8.0 以降(Mountain Lion) 64 ビット Intel プロセッサ対応

Apple Mac Pro® 4.1 以降(Mac Pro® 5.1 以降推奨)、MacBook® Pro 5.1 以降(Retina ディスプレイ搭載の MacBook Pro 10.1 以降推奨)、iMac® 8.1 以降(iMac 11.1 以降推奨)、Mac Mini 3.1 以降(Mac Mini 4.1 以降推奨)、MacBook Air® 2.1 以降、MacBook® 5.1以降(MacBook 7.1 以降推奨)

3 GB RAM (4 GB 推奨)

ダウンロードおよびインストール用に 2.5 GB の空きディスク容量(3 GB 推奨)

サポートされているハードウェアのすべてのグラフィックス カード

True Color 対応 1,280 × 800 ディスプレイ(Retina ディスプレイ搭載の 2880 x 1800 推奨)

Mac OS X でサポートされるすべての言語のオペレーティング システム

Apple® Mouse、Apple Magic Mouse、Magic Trackpad、MacBook® Pro trackpad、または Microsoft 互換マウス

Mac OS X 互換プリンタ



AutoCAD 2013 for Mac 動作環境について



AutoCAD for Mac 2013 の動作環境

Apple® Mac OS® X v10.8.0 以降(Mountain Lion)、OS X v10.7.2 以降(Lion)、または 64 ビット Intel プロセッサ搭載の OS X v10.6.8 以降(Snow Leopard)

Apple® Mac® Pro 4.1 以降、MacBook® Pro 5.1 以降(MacBook® Pro 6.1 以降推奨)、iMac® 8.1 以降(iMac 11.1 以降推奨)、Mac® Mini 3.1 以降(Mac Mini 4.1 以降推奨)、MacBook Air® 2.1 以降、MacBook® 5.1以降(MacBook 7.1 以降推奨)

3 GB RAM (4 GB 推奨)

ダウンロードおよびインストール用に 2.5 GB の空きディスク容量(3 GB 推奨)

サポートされているハードウェアのすべてのグラフィックス カード

True Color 対応 1,280 × 800 ディスプレイ(1,600 x 1,200 推奨)

Mac OS X でサポートされるすべての言語のオペレーティング システム

Apple® Mouse、Apple Magic Mouse、Magic Trackpad、MacBook® Pro trackpad、または Microsoft 互換マウス

Mac OS X 互換プリンタ



AutoCAD 2012 for Mac 動作環境について



AutoCAD for Mac 2012 の動作環境

Apple® Mac® Pro 4.1 以降、MacBook® Pro 5.1 以降(MacBook® Pro 6.1 以降推奨)、iMac® 8.1 以降(iMac 11.1 以降推奨)、Mac® Mini 3.1 以降(Mac Mini 4.1 以降推奨)、MacBook Air® 2.1 以降、MacBook® 5.1以降(MacBook 7.1 以降推奨)

Mac OS® X 10.6.4 以降、Mac OS® X 10.7以降、OS® X 10.8.x、64 bit Intel® プロセッサ

3 GB RAM (4 GB 推奨)

ダウンロードおよびインストール用に 2.5 GB の空きディスク容量(3 GB 推奨)

サポートされているハードウェアのすべてのグラフィックス カード

True Color 対応 1,280 × 800 ディスプレイ(True Color 対応 1,600 x 1,200 推奨)

Mac OS X でサポートされるすべての言語のオペレーティング システム、Apple® Mouse、Apple Magic Mouse、Magic Trackpad、MacBook® Pro trackpad、または Microsoft® 互換マウス

Mac OS X 互換プリンタ







Autodesk、AutoCAD、AutoCAD LT、DWG、DXFは、米国およびまたはその他の国々における、
Autodesk, Inc.、その子会社、関連会社の登録商標または商標です
