(9)-3レイアウト印刷における異尺度設定

  1. モデル印刷

  2. レイアウト印刷

  3. 異尺度の設定

  4. 印刷スタンプ

レイアウトで印刷する場合、例えばA3用紙に平面図は1:100で作成し、詳細図は1:30で作成する場合、そのまま原寸で描いて問題となってくるのが文字の大きさと寸法線です。

これを解消するのが異尺度対応オブジェクトとなっています。レイアウトで配置したオブジェクトが尺度に関係なく文字と寸法線が同じ大きさで印刷できるようになっています。

異尺度に対応させるためには、あらかじめ文字スタイル設定、寸法線スタイル設定で異尺度対応にチェックを入れる等の設定が必要となってきます。





モデル空間への作図

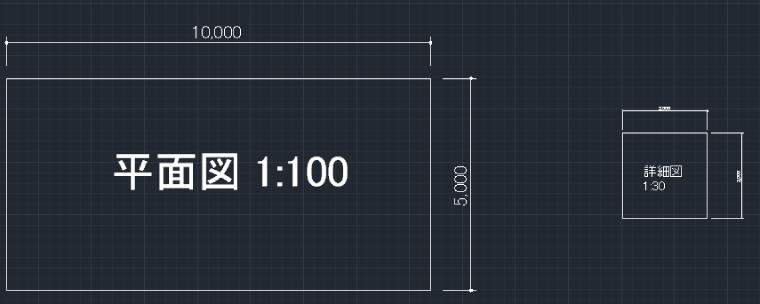

モデル空間にて長方形を2つ原寸にて作図、一つは平面図として1:100でもう一つは詳細図として1:30で作図します。

item1b





文字スタイルの設定

異尺度に対応した文字を作成しておく必要があります。

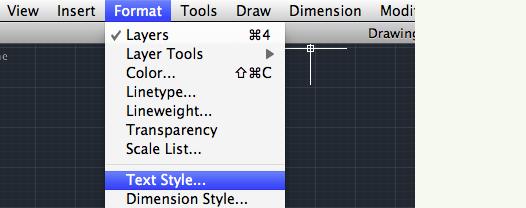

メニューバーの「Format」の「Text Style」をクリックします。

item3

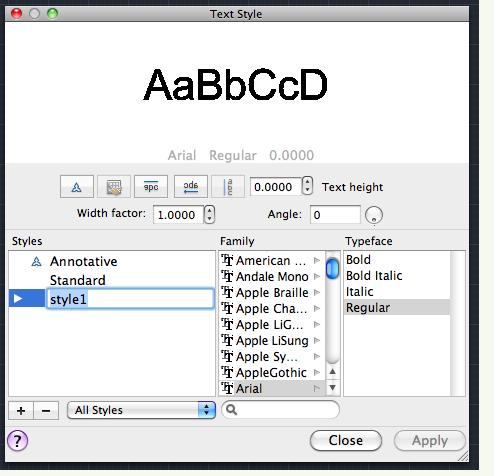

テキストスタイルダイアログが表示されますので"+"ボタンをクリックすると、新しくstyle1が作成されます。今回はこのままの名前で使用します。(これは図面用文字として使用します。)リターンキーを押してアクティブにします。

item5

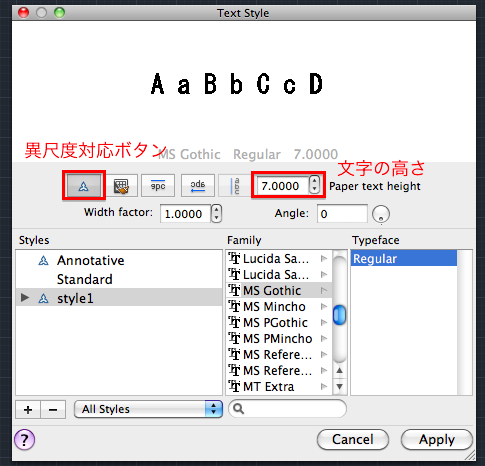

下図の様にフォントに例えば"MS Gothinc"を選択。異尺度対応ボタンをクリック。用紙上の文字の高さ(Paper text height)を"7"に変更してApplyボタンをクリックします。(文字の高さ"7"は1:1縮尺の7mmを表します。)

item6

続けて今度は異尺度に対応した寸法値用の文字を作成しておきましょう。再度+ボタンをクリックして"style2"のままリターンキー。"フォントに"MS Gothinc"を選択。異尺度対応にチェックマークを外す。用紙上の文字の高さを"0"に変更してApplyボタンをクリックします。

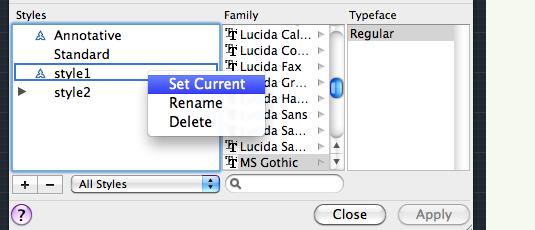

先ほど作成した"style1"をアクティブにしておきます。Style1を選択、右クリックしてSet Currentを選択します。右側に▼の印がついてstyle1がアクティブになりました。Closeボタンでダイアログボックスを閉じます。

item7





寸法スタイルの設定

異尺度に対応した寸法スタイルもあらかじめ作成しておきます。

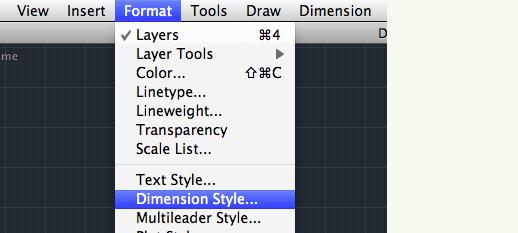

メニューバーの「Format」の「Dimension Style」をクリックします。先ほど同じように+ボタンをクリックします。

item8

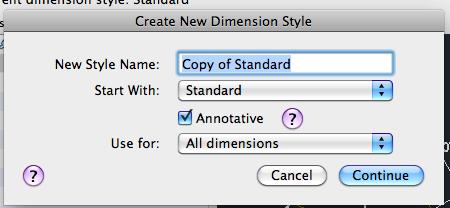

New Dimension Styleのダイアログが表示されますので、スタイル名はデフォルトの"Copy of Standard"のまま異尺度対応にチェックを入れ"Continue"を選択します。

item9

寸法スタイルのダイアログボックスが表示されます。設定を行います。



寸法線

item10

基点からのオフセットを"3"に変更します。※好みの問題です。

item11



シンボルと矢印

item12

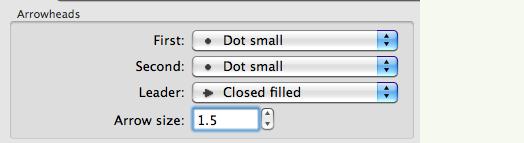

矢印のFirst:を"Dot Small"を選択します。またArrow sizeを1.5に変更します※好みの問題です。

item13



寸法値

item14

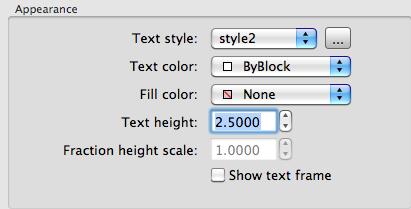

テキストスタイルに先ほど作成した"Style2"を選択します。文字の高さText height:は"2.5"にします。※好みの問題です。

item16

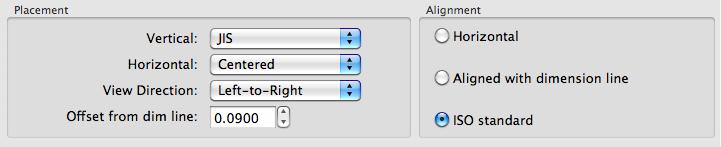

またVertical:を"JIS"に変更し、ISO standardにチェックを入れます。

item17



基本単位

item18

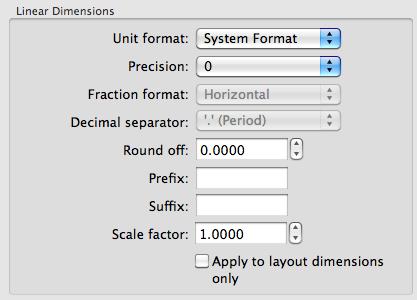

Unit Format:"System Format"を選択します。

精度 Precision:"0"を選択します。

item19

以上で取りあえずの設定が完了したので一番下のOKボタンを押して最初の画面に戻ります。

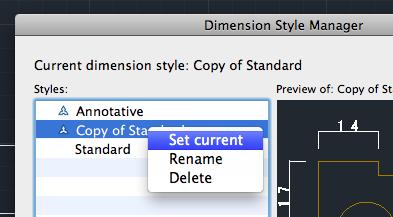

作成した"Copy of Standard"をアクティブにするために、選択した状態で右クリックをして"Set Current"クリックして"Close"を押しダイアログを閉じます。

item22





作成した寸法スタイルの編集

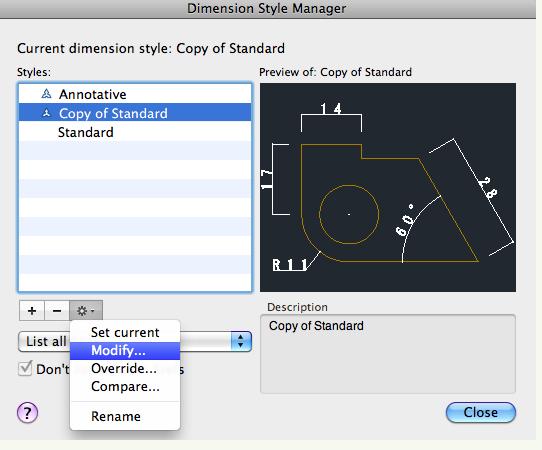

編集する場合はメニューバーの「Format」の「Dimension Style」をクリックします。編集したいスタイル名を選択状態にして下図の赤枠の部分をクリックし、Modifyを選択します。先ほどのように寸法スタイルダイアログが表示されます。

item23





異尺度のオブジェクト作成

異尺度のレイアウト印刷に使用する文字と寸法線の設定が完了したので今度は異尺度のオブジェクト(平面図1:100と詳細図1:30)を作成します。







異尺度の図形(オブジェクト)の作成



①平面図(1:100)の作成

注尺度が1:100なのを確認します。違う数値であれば1:100に合わせます。

item24

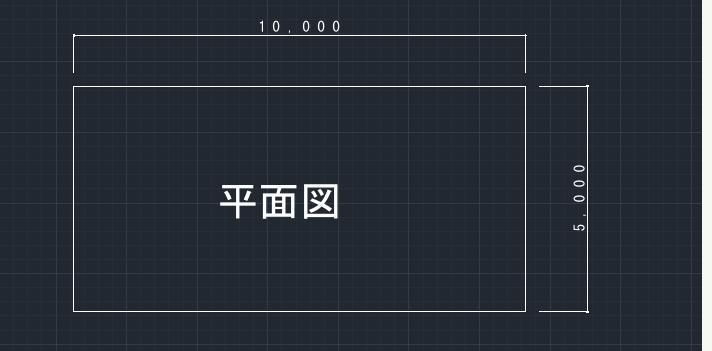

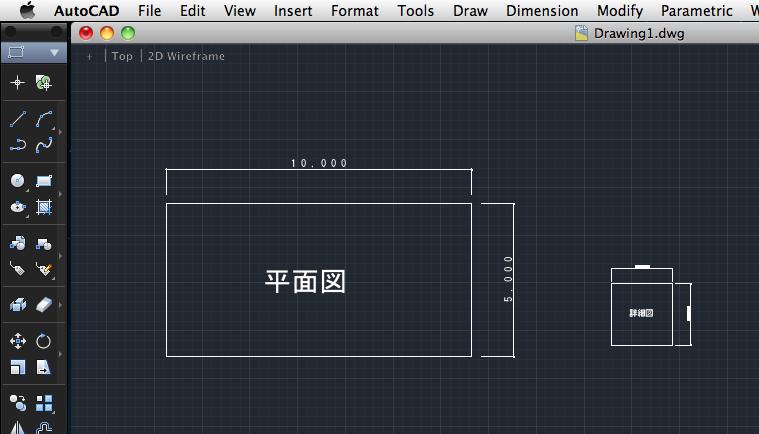

"10m × 5m"の四角形を作成し文字"平面図"を中央に書き込み寸法線を付けます。次にマルチテキストを使用して四角形の中央に"平面図"と入力します。次に寸法線を配置します。注釈尺度は1:100になっていますので、そのままメニューバーからDimension-Linearを選択し配置します。

item25

②詳細図(1:30)の作成

注尺度を1:30に合わせます。

item4

"2m × 2m"の四角形を作成し文字"詳細図"を中央に書き込み寸法線をを付けます。次にマルチテキストを使用して四角形の中央に"詳細図"と入力します。

次に寸法線を配置します。注釈尺度は1:30になっていますので、先ほどと同じようにそのまま配置します。

下図の様に図面が完成しました。

item26







レイアウト画面におけるビューポート尺度の設定

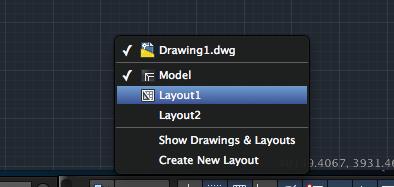

次に下図のLayout1のレイアウト画面に切り替えます。最初の段階でレイアウトビューポートが1つ用意されています。

item27

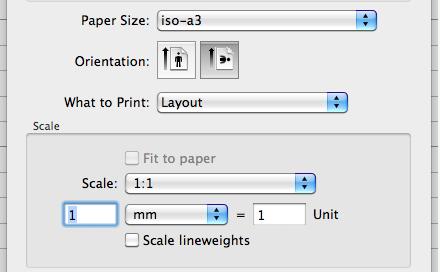

この状態ではうまく表示出来ませんので、始めからあるビューポートは削除しておきます。最初にレイアウトのページ設定が必要になります。"Edit page setup"を選択して下図の様に設定してください。※A3用紙で印刷する設定

注意点として"Scale"のところでは始めに単位をmmに変えてから1:1に変更します。

item28

レイアウトのページ設定レイアウトビューポートの作成は別の場所で説明していますので省略しますが、簡単に説明するとレイアウトビューポートを2個作成して、平面図のビューポートには1:100の尺度を、詳細図のビューポートには1:30の尺度をそれぞれ設定します。

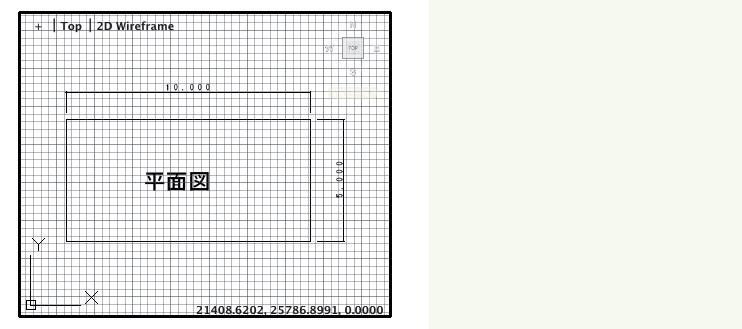

平面図のビューポートに1:100のビューポート尺度

item15

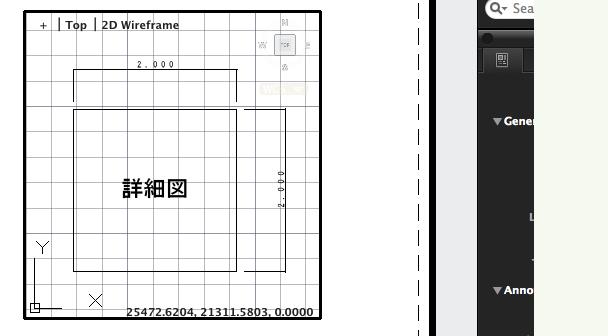

詳細図のビューポートに1:30のビューポート尺度

item20

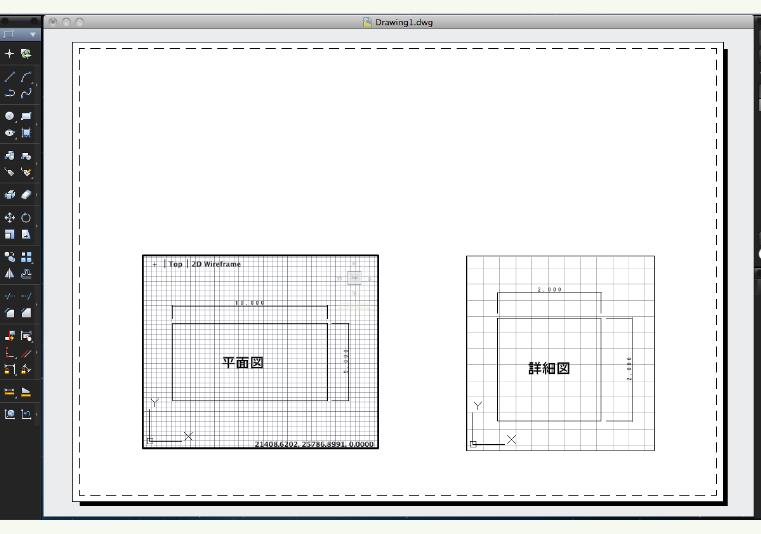

レイアウト画面による異尺度の設定

item21

原寸で作図したオブジェクトですが平面図は1:100で、詳細図は1:30で表示されています。重要なのは文字の大きさと寸法線の大きさが同じサイズになっているところです。
