AutoCAD for Mac 使い方 ≫ (5)実践作図 ≫ ④移動・拡大・縮小



④移動、拡大、縮小

作成した図(オブジェクト)を枠内で移動してみましょう。

前回保存した三角形の図を開きます。保存したファイルをWクリックします。AutoCADが起動します。

三角形を画面の中央付近に移動させます。ツールバーの"Move"(移動)をクリックします。

item16

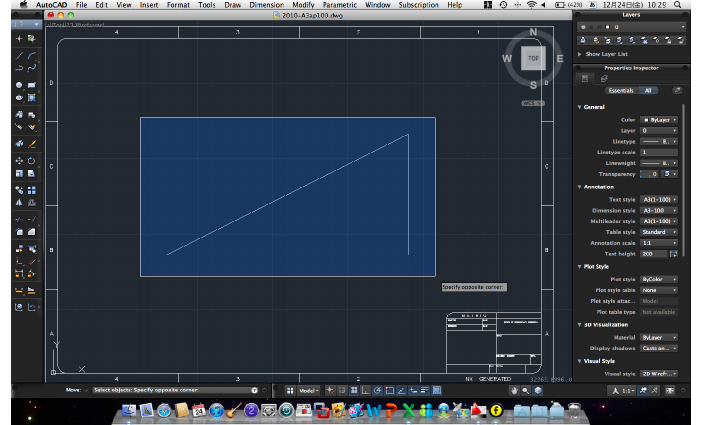

まずは三角形の左上付近でクリックそのまま三角形が入るように右下までカーソルを持って行きます。このとき青い背景が表示されるはずです。この四角枠の中にすっぽり三角形が入るようにします。

item17

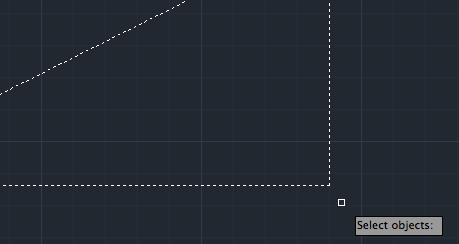

そうすると三角形は波線で表示されると思いますこの状態で確定するためにエンターを押します。これで移動したいオブジェクトが選択されました。

item3

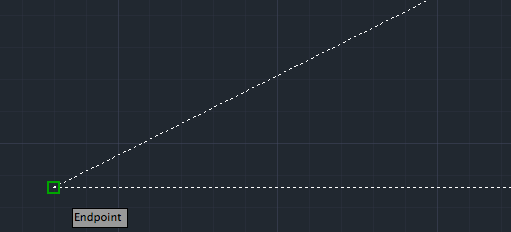

次に移動する際の基点を指定します。今回は位置関係はそれほど重要ではないので適当な場所を指定します。オブジェクトスナップが有効になっていますので左側の角にスナップします。緑色の四角形が出ると思います。その場所でクリック。その場所が基点となります。

item6

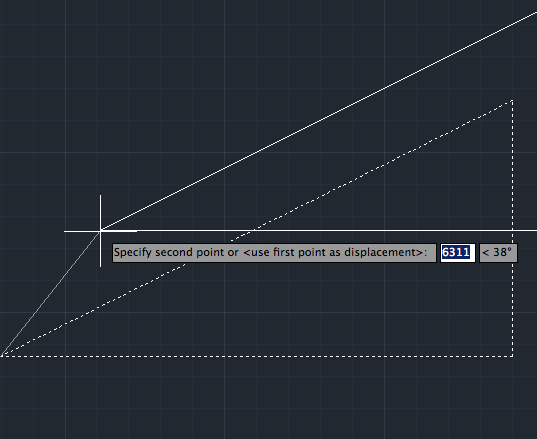

そのままカーソルを動かすと三角形が一緒に動きます。すきなところでクリックしますと三角形の移動が完了します。コピー(複写)の場合もほとんど同じやり方で出来ます。

item7

次にこの三角形を25%の大きさに縮小してみましょう。ツールバーから"Scale"(尺度変更)をクリックします。

item8

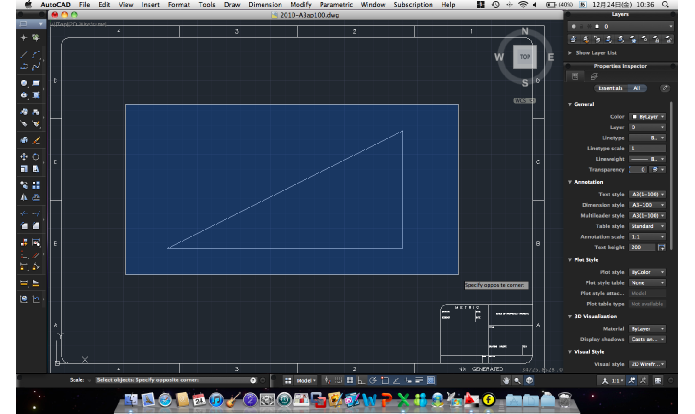

カーソルが四角になってオブジェクト選択状態になりますので三角形を囲むようにしてクリックします。

item5

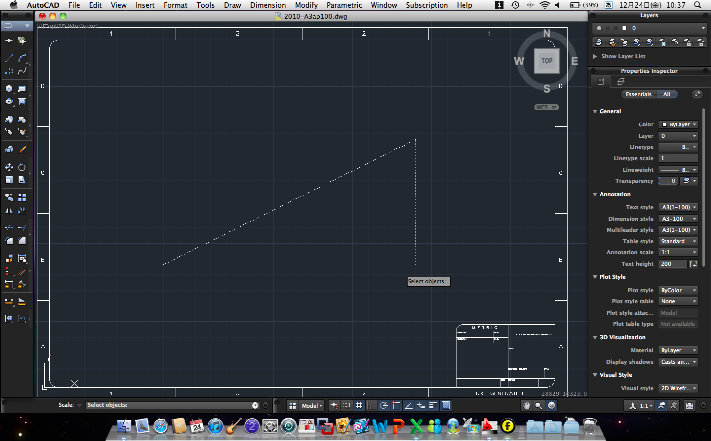

そうすると三角形は波線で表示されると思いますこの状態で確定するためにエンターを押します。これで縮小(拡大)したいオブジェクトが選択されました。

item4

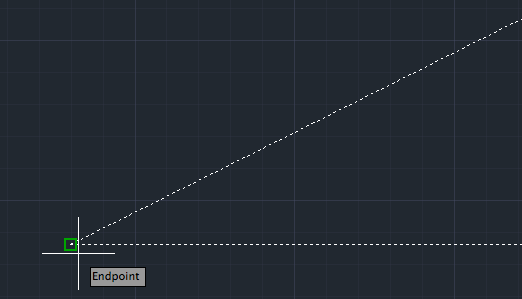

次に基点を指定します。オブジェクトスナップが有効になっていますので左側の角にスナップします。緑色の四角形が出ると思います。その場所でクリック。その場所が基点となります。

item9

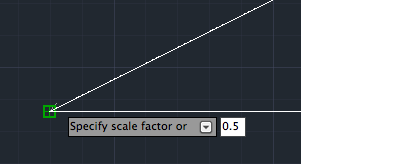

そうすると"尺度を指定または"となります。ここで0.5と入力してエンター。

item10

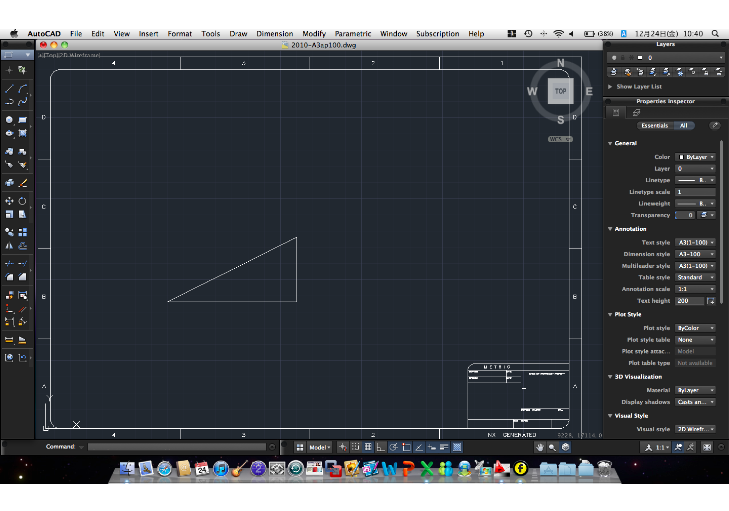

三角形が小さくなりました。縦、横が半分になったので面積は25%となりました。

item11
